ADG3245BRU

厂牌: ANALOG DEVICES
产品描述: 0.225ns 单相 8 8 1 2.3V 3.6V 25mA -25mA TSSOP-20 贴片安装 6.5mm*4.4mm*1.2mm
供应商型号: CY-ADG3245BRU
供应商: Avnet
标准整包数: 1

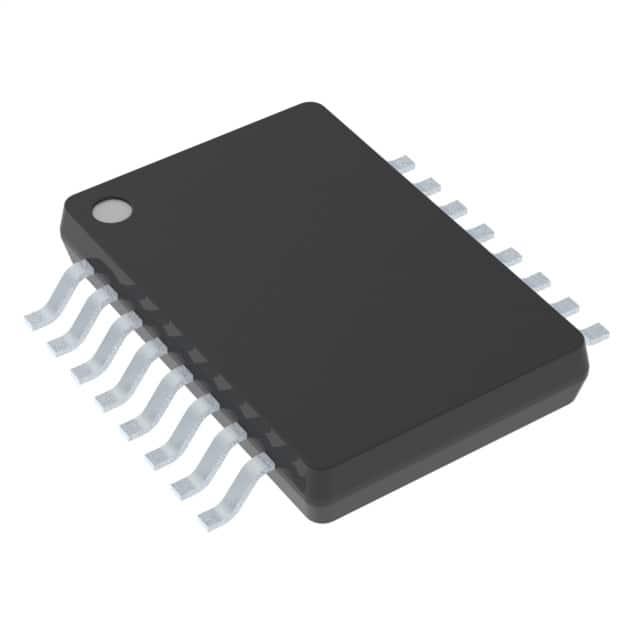

ANALOG DEVICES 模拟开关/多路复用器 ADG3245BRU

ADG3245BRU概述


    产品简介


    产品名称:ADG3245
    产品类型: 2.5V/3.3V 8位2端口电平转换双向总线开关
    主要功能: 实现不同电压水平之间的电平转换和信号切换
    应用领域:
    - 3.3V至1.8V电压转换
    - 3.3V至2.5V电压转换
    - 2.5V至1.8V电压转换
    - 总线切换
    - 总线隔离
    - 热插拔(Hot Swap)
    - 热插拔(Hot Plug)
    - 模拟开关应用

    技术参数


    | 参数 | 典型值 | 单位 |
    |
    | 延迟时间(传播延迟) | 225 ps
    | 开关连接 | 4.5 W
    | 数据速率 | 1.244 Gbps
    | 供电电压 | 2.5 V / 3.3 V
    | 选择性电平移位 | 支持
    | 小信号带宽 | 610 MHz
    | 封装形式 | 20-Lead TSSOP & LFCSP (4 mm × 4 mm) |

    产品特点和优势


    - 低延迟: 通过开关的传播延迟仅为225皮秒,确保快速信号传输。
    - 高电平转换能力: 支持3.3V到2.5V和2.5V到1.8V的电平转换。
    - 多种供电选项: 可在2.5V或3.3V供电下运行。
    - 小封装尺寸: 提供紧凑的20脚TSSOP和LFCSP封装。
    - 低功耗: 低静态电流和低导通电阻设计降低功耗。

    应用案例和使用建议


    案例:混合电压系统接口
    描述: ADG3245常用于3.3V技术和较低电压技术之间的接口。例如,在一个需要将3.3V模拟数字转换器(ADC)与2.5V微处理器连接的应用中,可以使用ADG3245实现信号的无缝通信。在这种情况下,ADG3245在两个模块之间建立了直接连接,减少了信号传输时的延时和噪声干扰。
    使用建议:
    - 热插拔功能: 当用于热插拔应用时,建议在电路设计中加入必要的保护措施,以防止插入时产生的瞬态电流损坏电路。
    - 布线注意事项: 由于ADG3245具有高数据传输率,布线应尽量短且屏蔽良好,以减少电磁干扰(EMI)。

    兼容性和支持


    - 兼容性: ADG3245与多种不同的电子元器件兼容,特别是在需要不同电压水平接口的场合。它特别适用于3.3V到1.8V或2.5V到1.8V的电压转换应用。
    - 支持服务: ADG3245提供详细的技术文档和支持,包括常见问题解答和技术支持热线,帮助用户解决在使用过程中遇到的问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 数据传输不稳定 | 确认所有连接正确无误,检查电源电压。 |
    | 输出信号失真 | 检查负载和驱动条件,确认供电电压是否符合要求。 |
    | 温度过高 | 使用散热片或散热片板进行散热处理。 |
    | 输入信号无法切换 | 确认控制输入信号是否正确,检查逻辑电平设置。 |

    总结和推荐


    总结:
    ADG3245是一款专为混合电压系统设计的高性能电平转换双向总线开关。它具有低延迟、高效能和广泛的适用性,特别适合于需要电平转换和快速信号切换的应用场景。此外,它的小封装和低功耗设计使得其成为空间受限和电池供电应用的理想选择。
    推荐:
    鉴于ADG3245在电平转换和高速信号切换方面的卓越性能,以及它在多种应用中的灵活性,强烈推荐将其用于需要高可靠性和高性能电平转换的系统设计中。对于希望在各种环境中提高系统稳定性和效率的设计者来说,ADG3245是一个非常值得考虑的选择。

ADG3245BRU参数

参数
最大工作供电电压 3.6V
输出数量 8
高电平输出电流 -25mA
供电类型 单相
最小工作供电电压 2.3V
电路数量 1
低电平输出电流 25mA
传播延迟时间 0.225ns
输入数量 8
长*宽*高 6.5mm*4.4mm*1.2mm
通用封装 TSSOP-20
安装方式 贴片安装
应用等级 工业级
零件状态 停产
包装方式 管装

ADG3245BRU厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

ADG3245BRU数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 模拟开关/多路复用器 ANALOG DEVICES ADG3245BRU ADG3245BRU数据手册

ADG3245BRU封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.2878 ¥ 9.6489
库存: 45673
起订量: 104 增量: 1
交货地:
最小起订量为:1
合计: ¥ 9.64
直接购买
加入购物车
