ADSP-21479KSWZ-1A

产品分类: 数字信号处理(DSP)
厂牌: ANALOG DEVICES
产品描述: 3.3V DAI,DPI,EBI,EMI,I2C,SPI,SPORT,UART,USART 32bit SHARC 640KB ROM 4MB 1.14V 1.26V 200MHz QFP 贴片安装 14mm*14mm*1.4mm
供应商型号: CY-ADSP-21479KSWZ-1A
供应商: Avnet
标准整包数: 1

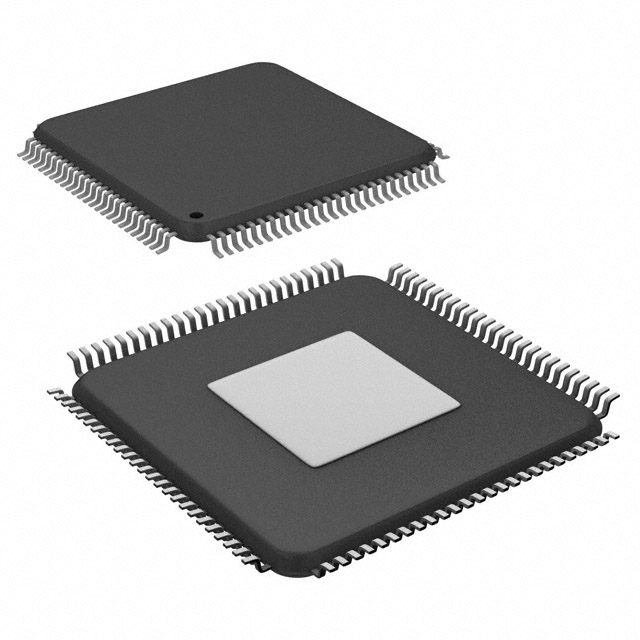

ANALOG DEVICES 数字信号处理(DSP) ADSP-21479KSWZ-1A

ADSP-21479KSWZ-1A概述

    ADSP-2147x SHARC Processors: High-Performance Floating-Point Processors for Audio Applications

    1. 产品简介


    ADSP-2147x系列处理器属于Analog Devices的SHARC(Super Harvard Architecture Compute)处理器家族,专为高性能音频处理设计。这些处理器具备32位/40位浮点运算能力,支持单指令多数据(SIMD)计算架构,广泛应用于汽车、工业及消费电子领域。其独特的音频中心外围设备使得该系列产品在专业音频处理和音频解码方面具有显著优势。

    2. 技术参数


    - 主频: 高达300 MHz
    - 内存: 内置RAM可达5M比特,内置ROM可达4M比特
    - 代码兼容性: 与所有其他SHARC处理器家族成员代码兼容
    - 音频解码支持: 工厂编程ROM版本包含最新的Dolby和DTS音频解码器
    - 输入输出接口: 支持多达8个串行端口,直接DMA从串行端口到外部存储器
    - 外设: 包含数字应用接口、串行端口、精度时钟发生器、S/PDIF收发器等

    3. 产品特点和优势


    - 高速处理能力: 在300 MHz下可达到1.8 GFLOPS的处理速度,适合实时音频处理需求
    - 丰富的音频中心外围设备: 如数字应用接口、串行端口、S/PDIF收发器等,方便集成多种音频处理功能
    - 灵活的指令集: 支持高效的SIMD计算模式,减少循环操作的延迟,提高程序执行效率
    - 广泛的温度适应性: 符合汽车应用要求,具备热传感器监测功能,适用于严苛的工作环境

    4. 应用案例和使用建议


    - 汽车音响系统: 利用ADSP-2147x的高性能音频处理能力,可以实现车载音响系统的实时音效调整和解码功能
    - 消费电子: 用于便携式音频播放器、智能音箱等设备中,通过集成该处理器提升音频体验
    - 工业控制: 在需要高精度信号处理的工业自动化控制系统中,可用于实现精确的音频信号采集与处理
    使用建议:
    - 在选择电源时,确保满足最低功率要求以维持处理器的最佳性能。
    - 利用数据地址生成器(DAG)实现高效的数据缓冲管理,以提高系统响应速度。
    - 结合外部存储器与内部存储器,实现最佳的数据传输效率。

    5. 兼容性和支持


    - 外部接口兼容性: 支持异步内存接口(AMI)和SDRAM控制器,便于与多种存储设备进行通信
    - 厂商支持: 提供全面的技术文档和支持,帮助开发者快速上手和调试

    6. 常见问题与解决方案


    - 问题: 系统启动时无法识别外部存储器
    - 解决办法: 检查SDRAM控制器的配置是否正确,确保时序设置符合SDRAM规格。
    - 问题: 数据传输速度慢
    - 解决办法: 优化数据缓存策略,利用数据地址生成器(DAG)实现硬件级的圆缓冲管理,减少数据传输的延时。


    7. 总结和推荐


    ADSP-2147x系列处理器凭借其卓越的浮点运算能力和强大的音频处理能力,在高精度音频处理领域表现出色。其丰富的外设接口和高度的灵活性使其成为汽车、工业及消费电子产品中的理想选择。对于追求高性能音频处理的应用场景,强烈推荐使用ADSP-2147x系列处理器。

ADSP-21479KSWZ-1A参数

参数
速度 -
最小工作供电电压 1.14V
RAM大小 640KB
数据总线宽度 32bit
程序存储器类型 ROM
程序存储器大小 4MB
L1缓存指令存储器 -
I/O电压 3.3V
最大时钟频率 200MHz
最大工作供电电压 1.26V
核心处理器 SHARC
内核数 -
接口类型 DAI,DPI,EBI,EMI,I2C,SPI,SPORT,UART,USART
长*宽*高 14mm*14mm*1.4mm
通用封装 QFP
安装方式 贴片安装
零件状态 在售
包装方式 托盘

ADSP-21479KSWZ-1A厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

ADSP-21479KSWZ-1A数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 数字信号处理(DSP) ANALOG DEVICES ADSP-21479KSWZ-1A ADSP-21479KSWZ-1A数据手册

ADSP-21479KSWZ-1A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 14.183 ¥ 106.2689
库存: 87
起订量: 10 增量: 1
交货地:
最小起订量为:1
合计: ¥ 106.26
