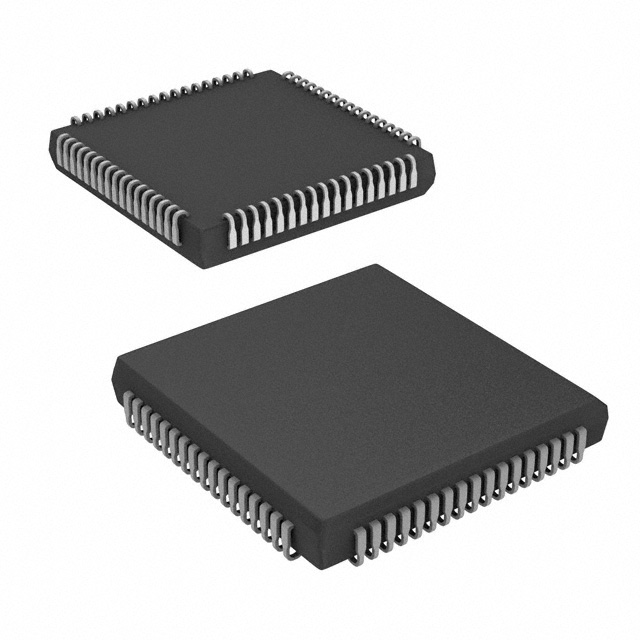

ADSP-2115BP-100

产品分类: 数字信号处理(DSP)
厂牌: ANALOG DEVICES
产品描述: 5V Synchronous Serial Port (SSP) 16bit 1.5KB EXTERNAL 4.5V 5.5V 25MHz LCC 固定安装,贴片安装
供应商型号: CY-ADSP-2115BP-100
供应商: Avnet
标准整包数: 1
ANALOG DEVICES 数字信号处理(DSP) ADSP-2115BP-100

ADSP-2115BP-100概述


    产品简介


    ADSP-2115 数字信号处理器(DSP)
    ADSP-2115是一款高性能的16位固定点数字信号处理器(DSP),由Analog Devices公司生产。它内置存储器,支持高效的程序执行和数据处理。这款处理器主要用于数字信号处理和其他高计算速度的应用场合,例如通信系统、音频处理、图像处理和控制系统等领域。

    技术参数


    - 性能指标:
    - 最大指令速率:25 MIPS(每秒百万条指令)
    - 最大指令周期时间:40纳秒(ns)
    - 内存:
    - 程序内存:2K字节RAM
    - 数据内存:1K字节RAM
    - 接口:
    - 双串行端口(SPORT 0 和 SPORT 1)
    - 主机接口端口(仅限ADSP-2111)
    - 电源电压:
    - 供电电压范围:5V
    - 封装:
    - 68-Pin PGA
    - 68-Lead PLCC
    - 80-Lead PQFP
    - 100-Pin PGA(仅限ADSP-2111)
    - 100-Lead PQFP(仅限ADSP-2111)

    产品特点和优势


    ADSP-2115的主要特点包括:
    - 高性能: 能够以25 MIPS的处理速度运行,每个指令都能在一个时钟周期内执行。
    - 独立内存总线: 程序内存和数据内存通过独立的总线进行操作,提高了并行处理能力。
    - 多种中断支持: 支持多达三个外部中断,以及内部定时器和串行端口的中断。
    - 灵活的数据地址生成器: 包括循环缓冲和模运算地址模式,提高了数据处理效率。
    - 双串行端口: 支持多通道操作,适合于需要高速数据传输的应用。
    优势:
    - 低功耗: 采用CMOS工艺,有效降低了功耗。
    - 易于集成: 具备主机接口,方便与不同类型的微处理器和微控制器进行集成。

    应用案例和使用建议


    应用案例:
    ADSP-2115常用于通信系统中的信号处理模块,音频处理系统的音频编解码器,以及图像处理设备中的图像压缩和解压缩模块。此外,它的多通道串行端口也适用于工业控制系统的实时数据采集和控制任务。
    使用建议:
    - 优化内存管理: 在设计应用程序时,合理分配程序和数据内存,充分利用双总线结构的优势。
    - 高效利用中断: 合理配置和使用中断资源,提高系统的响应速度和处理效率。
    - 注意电源管理: 使用低功耗IDLE指令,以降低功耗,尤其是在不需要全速运行的情况下。

    兼容性和支持


    兼容性:
    ADSP-2115支持与其他DSP系列处理器的兼容性,特别是通过主机接口端口与微处理器如8031、68000或ISA总线进行连接。对于不同的内存配置,可以选择不同的封装类型。
    支持和维护:
    Analog Devices提供了丰富的开发工具和文档支持,包括C和汇编语言工具,以及模拟器和调试器。开发人员可以使用EZ-ICE®在电路内进行仿真和调试,而EZ-LAB®提供了完整的开发平台。

    常见问题与解决方案


    - 问题:如何启动ADSP-2115?
    - 解决方案:可以通过外部字节宽内存自动加载到芯片上的程序内存来启动。上电后,系统会自动产生等待状态,允许处理器使用较慢的外部EPROM作为启动内存。
    - 问题:如何处理电源电压异常?
    - 解决方案:确保供电电压稳定在指定范围内,可以使用稳压电源或电源滤波器来保证电压的稳定性。

    总结和推荐


    总结:
    ADSP-2115是一款集成了丰富功能的高性能DSP,特别适用于各种需要高速数据处理的应用场景。其高性能、灵活的内存管理和强大的中断支持使其成为众多领域的理想选择。
    推荐:
    强烈推荐ADSP-2115给那些对高性能和灵活性有较高需求的应用开发者和制造商。其全面的开发工具和支持体系也为用户的二次开发提供了极大的便利。

ADSP-2115BP-100参数

参数
数据总线宽度 16bit
内核数 -
最小工作供电电压 4.5V
接口类型 Synchronous Serial Port (SSP)
RAM大小 1.5KB
I/O电压 5V
L1缓存指令存储器 -
速度 -
程序存储器类型 EXTERNAL
最大工作供电电压 5.5V
程序存储器大小 -
核心处理器 -
最大时钟频率 25MHz
通用封装 LCC
安装方式 固定安装,贴片安装
零件状态 停产
包装方式 管装

ADSP-2115BP-100厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

ADSP-2115BP-100数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 数字信号处理(DSP) ANALOG DEVICES ADSP-2115BP-100 ADSP-2115BP-100数据手册

ADSP-2115BP-100封装设计

查看详情并下载
Symbol
Footprint
3D Model
