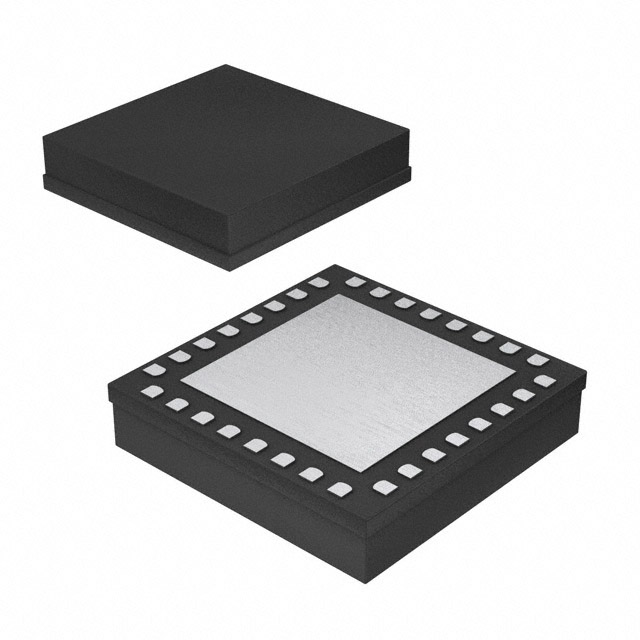

HMC570LC5

厂牌: ANALOG DEVICES
产品描述: 17GHz,21GHz 5.5V 21GHz QFN-32 贴片安装 4.9mm*4.9mm*1mm
供应商型号: Y-HMC570LC5
供应商: 期货订购
标准整包数: 481
ANALOG DEVICES 其它RF IC和模块​​​​​​ HMC570LC5

HMC570LC5概述


    产品简介


    HMC570LC5 GaAs MMIC I/Q 下变频器
    HMC570LC5 是一款紧凑型高增益GaAs MMIC I/Q下变频器,适用于17至21 GHz的射频信号处理。这款下变频器集成了低噪声放大器(LNA)、图像抑制混频器以及主动倍频器,具备小信号转换增益为10 dB、噪声系数为3 dB及图像抑制比为18 dB的特性。其设计采用了无铅、符合RoHS标准的表面贴装技术(SMT)封装,尺寸仅为32引脚、5x5mm,总表面积为25mm²。主要应用于点对点及点对多点无线电系统、军事雷达、电子战(EW)及电子情报(ELINT)等领域。

    技术参数


    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 射频频率范围 | 17.7 | - | 19.7 | GHz |
    | 本振频率范围 | 7 | - | 12 | GHz |
    | 中频频率范围 | - | 100 | - | MHz |
    | 转换增益 | 9 | 10 | 8 | dB |
    | 噪声系数 | - | 3 | - | dB |
    | 图像抑制比 | 14 | 17 | 14 | 22 | dB |
    | 输入压缩点1 dB (输入) | -5 | -4 | -10 | -5 | dBm |
    | 本振到射频隔离度 | 55 | 70 | 50 | 60 | dB |
    | 本振到中频隔离度 | 35 | 50 | 35 | 45 | dB |
    | 输入三阶截点 (IP3) | -5 | -2 | -5 | +2 | dBm |
    | 幅度平衡 | 0.5 | - | 0.5 | dB |
    | 相位平衡 | 12 | - | 4 | Deg |
    | 总电源电流 | 125 | 165 | 125 | 165 | mA |

    产品特点和优势


    1. 小型化设计:HMC570LC5采用SMT封装,极大地节省了空间。
    2. 集成度高:内置LNA、图像抑制混频器和主动倍频器,减少了外部元件的需求。
    3. 高性能:转换增益为10 dB,噪声系数低至3 dB,提供18 dB的图像抑制比,适用于各种苛刻的应用环境。
    4. 可靠性强:经过高温、低温及高湿度测试,能够在广泛的温度范围内稳定工作。

    应用案例和使用建议


    HMC570LC5在点对点及点对多点无线电系统中广泛使用。例如,在军用雷达系统中,HMC570LC5可用于提升接收信号的灵敏度,同时降低噪声干扰。在卫星通信领域,它可以帮助实现更高效的信号传输和接收。
    使用建议:
    1. 热管理:由于该器件的工作电流较高,应确保适当的散热措施,以避免过热导致器件损坏。
    2. 匹配网络设计:在高频应用中,应特别注意匹配网络的设计,以保证射频信号的良好传输和转换效率。
    3. 接地处理:确保所有接地引脚及接地垫片正确连接到射频/直流地,以提高整体稳定性。

    兼容性和支持


    HMC570LC5可与其他同类I/Q混频器和接收机配合使用,无需额外滤波器。制造商Hittite Microwave Corporation提供了详尽的技术支持,可通过电话或电子邮件进行咨询。同时,该产品还提供评估板,便于客户进行测试和评估。

    常见问题与解决方案


    1. 器件工作电流过高
    - 解决方案:检查电源电压是否稳定,确认负载阻抗匹配良好。必要时增加散热片或使用散热膏。
    2. 信号转换效率低
    - 解决方案:检查匹配网络设计是否正确,调整外部电容值以匹配所需频率范围。
    3. 器件损坏
    - 解决方案:确保静电放电防护措施得当,遵循正确的安装指南,避免操作过程中损坏。

    总结和推荐


    综上所述,HMC570LC5是一款高度集成、高性能且可靠的小型化GaAs MMIC I/Q下变频器。其出色的转换增益、低噪声系数及强大的图像抑制能力使其成为多种应用领域的理想选择。如果您需要一个在紧凑空间内实现高效射频信号处理的解决方案,HMC570LC5是一个值得推荐的产品。

HMC570LC5参数

参数
最大工作供电电压 5.5V
最小工作供电电压 -
支持协议 -
最大工作频率 21GHz
最小工作频率 17GHz,21GHz
长*宽*高 4.9mm*4.9mm*1mm
通用封装 QFN-32
安装方式 贴片安装
零件状态 在售

HMC570LC5厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

HMC570LC5数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 其它RF IC和模块​​​​​​ ANALOG DEVICES HMC570LC5 HMC570LC5数据手册

HMC570LC5封装设计

查看详情并下载
Symbol
Footprint
3D Model
