LTC2845IG#PBF

产品分类: LIN收发器
厂牌: ANALOG DEVICES
产品描述: Multiprotocol 3V 3.6V 10Mbps SSOP-36 贴片安装
供应商型号: CY-LTC2845IG#PBF
供应商: Avnet
标准整包数: 1
ANALOG DEVICES LIN收发器 LTC2845IG#PBF

LTC2845IG#PBF概述


    产品简介


    产品名称:LTC2845
    产品类型:多协议收发器
    主要功能:提供一个软件可选择的DTE或DCE串行接口端口,支持多种通信协议。
    应用领域:广泛应用于数据网络、CSU(电路交换单元)、DSU(数据服务单元)、数据路由器等领域。

    技术参数


    - 供电电压:3.3V 单电源供电(LTC2846),或单5V电源供电(LTC2847)
    - 逻辑输入输出:符合TTL和CMOS标准
    - 驱动器数量:5个驱动器和5个接收器
    - 通信协议支持:RS232、RS449、EIA530、EIA530-A、V.35、V.36 和 X.21
    - 工作环境:LTC2845C(0°C到70°C),LTC2845I(-40°C到85°C)

    产品特点和优势


    - 软件可选择性:用户可以通过配置来选择不同的通信协议。

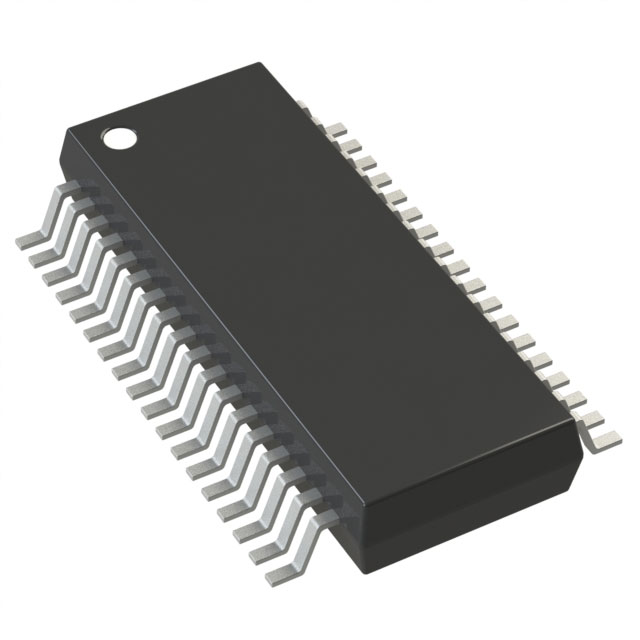

    - 小型封装:采用36引脚窄体SSOP和38引脚QFN封装,尺寸为7mm x 5mm,适合空间受限的应用。
    - 高性能:可以处理高数据速率的传输,并且具有良好的信号完整性。
    - 高可靠性:通过了TUV Rheinland认证,符合NET1、NET2和TBR2标准。

    应用案例和使用建议


    应用案例:
    LTC2845在数据网络中的应用非常广泛,尤其是在路由器和数据交换机上。它支持多种通信协议,使得设备之间能够灵活地进行数据交换。
    使用建议:
    - 在高数据率传输时,应注意匹配负载电阻以确保信号完整性。
    - 使用过程中要确保供电电压和信号电压相匹配,避免损坏器件。
    - 考虑到小型封装的特点,需要仔细规划PCB布局,保证各引脚之间的间距足够。

    兼容性和支持


    - 兼容性:LTC2845可与LTC2846或LTC2847一起使用,形成完整的DTE或DCE接口。
    - 支持:厂家提供详尽的技术文档和应用指南,同时也有在线技术支持服务可供咨询。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 数据传输不稳定 | 检查供电电压是否稳定,确保信号线与电源线分开布线。 |
    | 无法识别通信协议 | 检查模式选择引脚配置是否正确,参考手册中的模式选择表格进行配置。 |
    | 输出信号异常 | 确认负载电阻匹配是否合适,检查引脚是否有短路或开路现象。 |

    总结和推荐


    总结:LTC2845是一款集成了多种通信协议的高性能多协议收发器,具有出色的灵活性和可靠性。无论是数据网络还是电信领域,它都是一个理想的选择。
    推荐:强烈推荐LTC2845用于需要多种通信协议支持的场合。其强大的功能和紧凑的设计使其成为众多电子设备的理想选择。如果您正在寻找一种能够在不同环境中灵活工作的通信模块,LTC2845将是您的首选。

LTC2845IG#PBF参数

参数
最大LIN总线电压 -
最大工作供电电压 3.6V
最小工作供电电压 3V
数据速率 10Mbps
内置选项 -
LIN 规格 -
调节器电压 -
LIN总线唤醒功能 -
支持协议 Multiprotocol
最小LIN总线电压 -
通用封装 SSOP-36
安装方式 贴片安装
零件状态 在售
包装方式 散装,管装

LTC2845IG#PBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LTC2845IG#PBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES LIN收发器 ANALOG DEVICES LTC2845IG#PBF LTC2845IG#PBF数据手册

LTC2845IG#PBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
