HMC700LP4E

产品分类: 锁相环
厂牌: ANALOG DEVICES
产品描述: 是 2.7V 5.5V 8GHz 贴片安装
供应商型号: HMC700LP4E
供应商: 云汉优选
标准整包数: 1

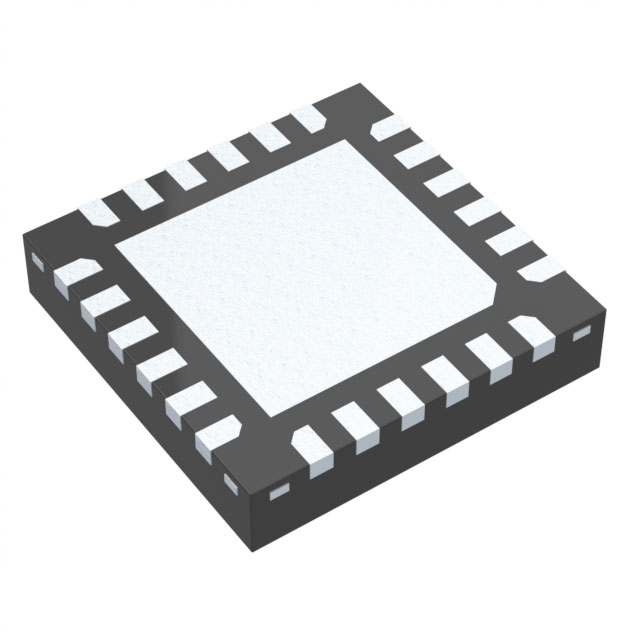

ANALOG DEVICES 锁相环 HMC700LP4E

HMC700LP4E概述

    HMC700LP4/E 8 GHz 16-Bit Fractional-N PLL 技术手册解析

    产品简介


    HMC700LP4/E 是一款由 Anolog Devices 设计并生产的 SiGe BiCMOS 分数-N PLL 合成器。该合成器具备卓越的相位噪声性能和极低的杂散信号特性,适用于广泛的射频和微波应用领域,如移动无线电基站、WiMAX 系统、测试和测量设备、航空电子设备及相控阵应用等。

    技术参数


    HMC700LP4/E 的关键技术参数如下:
    | 参数 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 射频输入最大频率 | 3.3V | 8 9 | GHz |
    | 射频输入最小频率 100 | 200 | M
    | 射频输入灵敏度 | AC 耦合 | -10 | 0 | dBm
    | 分频比 | 整数模式 | 32 | 65,535
    | 参考输入最大频率 | 3.3V | 200 | M
    | 参考输入最小频率 200 | k
    | 参考输入灵敏度 | AC 耦合 | 250 | 3000 | mVpp
    | 相位检测器频率(分数) 50 | 70 | MHz
    | 相位检测器频率(整数) 0.2 | 100 | MHz

    产品特点和优势


    HMC700LP4/E 以其超低相位噪声和低杂散信号的优势著称。这款合成器采用了先进的 Δ-Σ 调制器设计,能够在提供超精细步长的同时保持极低的杂散输出。此外,它还配备了预防循环滑移(CSP)的技术,显著提高了频率跳变速度。这使得 HMC700LP4/E 在宽带环路带宽的应用中表现出色,允许更快的频率跳变和降低微音效应。

    应用案例和使用建议


    HMC700LP4/E 广泛应用于各种射频和微波系统中,如移动无线电基站、WiMAX 系统、航空电子设备及测试和测量设备。在实际应用中,为确保最佳性能,推荐将参考输入电平保持在 500mVpp 以上,以避免相位噪声劣化。同时,需要特别注意电源、接地及负载隔离,以减少不必要的干扰。

    兼容性和支持


    HMC700LP4/E 需要与特定的电源电压和接地配置一起使用,如 RVDD, AVDD, DVDDM, VDDPFD, DVDD, VDDIO, DVDDQ, VCCPS, AVCC 均需保持在 3.3V ±5% 的范围内。制造商提供了详尽的技术支持和应用信息,以帮助用户实现最佳性能。

    常见问题与解决方案


    在使用过程中,用户可能会遇到以下常见问题:
    - 参考输入电平不足: 解决方法是增加参考输入电平至 500mVpp 以上。
    - 相位噪声劣化: 应调整外部电路,特别是电源和接地隔离,以减少干扰。
    - 高频段操作不稳定: 确保电源和接地连接稳定,并按照推荐的阻抗匹配进行布局。

    总结和推荐


    总体而言,HMC700LP4/E 是一款高度集成且性能优异的分数-N PLL 合成器,尤其适用于需要高精度和低噪声性能的射频应用。其独特的特性和广泛的应用领域使其在市场上具有很强的竞争力。强烈推荐在射频和微波应用中使用 HMC700LP4/E,特别是在要求高性能和低杂散输出的应用场合。

HMC700LP4E参数

参数
最小工作供电电压 2.7V
PLL-锁相环
最大输入频率 8GHz
最大工作供电电压 5.5V
4.1mm(Max)
24-VFQFN Exposed Pad
950μm(Max)
安装方式 贴片安装
零件状态 停产

HMC700LP4E厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

HMC700LP4E数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 锁相环 ANALOG DEVICES HMC700LP4E HMC700LP4E数据手册

HMC700LP4E封装设计

查看详情并下载
Symbol
Footprint
3D Model
