HMC1099LP5DE

产品分类: 射频配件
厂牌: ANALOG DEVICES
产品描述: RF Amp Single Power Amp 1.1GHz 32V 32-Pin QFN EP T/R
供应商型号: 1127-2867-ND
供应商: Digi-Key
标准整包数: 1
ANALOG DEVICES 射频配件 HMC1099LP5DE

HMC1099LP5DE概述

    HMC1099 Gallium Nitride Power Amplifier 技术手册概述

    1. 产品简介


    HMC1099 是一款由 Analog Devices 生产的宽带功率放大器(PA),采用氮化镓(GaN)材料制造。它提供超过10 W的饱和输出功率,具有高达69%的电源附加效率(PAE)。这款放大器的频率范围为0.01 GHz到1.1 GHz,适用于多种高要求的应用场合。

    2. 技术参数


    以下是 HMC1099 的关键技术规格:
    - 频率范围:0.01 GHz 至 1.1 GHz
    - 小信号增益:18.5 dB(典型值)
    - 饱和输出功率:40.5 dBm(典型值)
    - 电源附加效率(PAE):69%(典型值)
    - 供应电压:28 V
    - 电流:100 mA
    - 瞬时带宽:0.01 GHz 至 1.1 GHz
    - 工作温度范围:-40°C 到 +85°C

    3. 产品特点和优势


    - 高饱和输出功率:典型的饱和输出功率达到40.5 dBm,能够满足各种高功率应用的需求。
    - 高效能:69%的PAE使得HMC1099在实现高效能量转换方面表现优异。
    - 宽带特性:覆盖0.01 GHz到1.1 GHz的频率范围,特别适合需要高动态范围的应用场景。
    - 简单紧凑的设计:外部简单且紧凑的调谐可实现最优性能,无需复杂设计。

    4. 应用案例和使用建议


    HMC1099 广泛应用于以下领域:
    - 扩展电池操作:公共移动无线电设备。
    - 无线基础设施:作为功率放大器阶段用于增强信号传输能力。
    - 测试和测量设备:提供高精度的信号放大。
    - 商用和军用雷达系统:提升信号传输距离和质量。
    - 通用发射机放大:可用于多种通用放大需求。
    使用建议:
    - 在高频率(如1.1 GHz)下工作时,应注意散热管理以避免过热导致的性能下降。
    - 调整栅极偏置电压(VGG)以获得所需的电流值(100 mA)和最佳性能。
    - 使用指定的外部匹配组件(L1, C1, L3, C8)来优化整个频率范围内的性能。

    5. 兼容性和支持

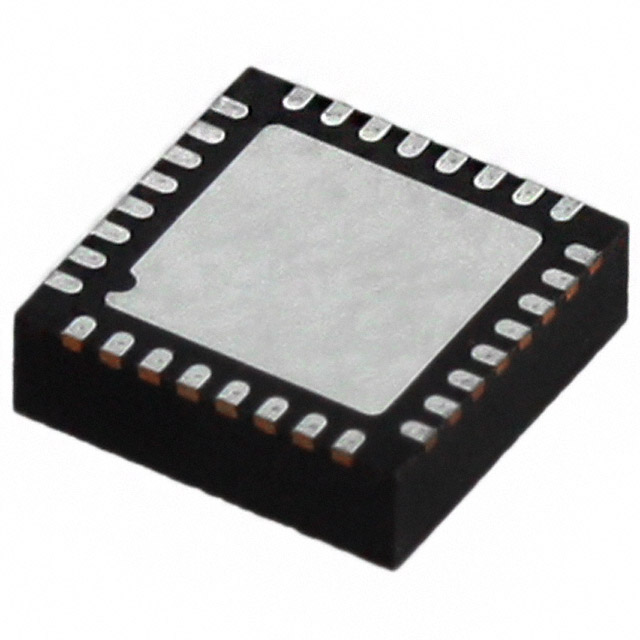

    - 封装:HMC1099 采用紧凑的32引脚、5 mm × 5 mm、LFCSP封装形式。
    - 支持:Analog Devices 提供详细的技术支持和文档资料,帮助客户在开发过程中解决问题。

    6. 常见问题与解决方案


    - 问题1:设备过热。
    - 解决方法:确保设备运行在规定的工作温度范围内,并采取适当的散热措施。
    - 问题2:电流不稳。
    - 解决方法:调整VGG电压,使其处于-8 V到0 V的范围,以获得稳定的100 mA电流。

    7. 总结和推荐


    HMC1099 非常适合作为需要高功率、宽带、高效能的应用场合的功率放大器。其高饱和输出功率和优异的电源附加效率使其成为市场上同类产品的强有力竞争者。对于那些寻求高性能、紧凑设计和简单调优的用户来说,HMC1099 是一个非常值得考虑的选择。我们强烈推荐在上述应用场景中使用 HMC1099。

HMC1099LP5DE参数

参数
5.1mm(Max)
5.1mm(Max)
1.53mm(Max)
通用封装 QFN-32
安装方式 贴片安装
零件状态 停产
包装方式 卷带包装

HMC1099LP5DE厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

HMC1099LP5DE数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 射频配件 ANALOG DEVICES HMC1099LP5DE HMC1099LP5DE数据手册

HMC1099LP5DE封装设计

查看详情并下载
Symbol
Footprint
3D Model
