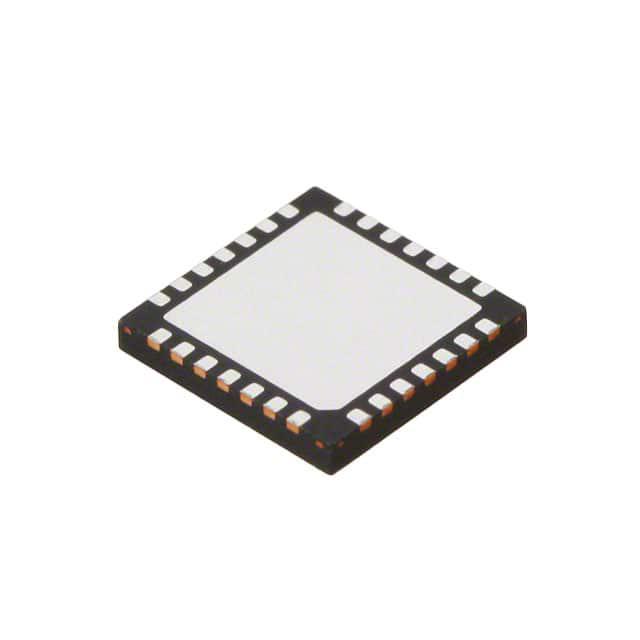

HMC649ALP6ETR

产品分类: 其他射频器件
厂牌: ANALOG DEVICES
产品描述: 2.9GHz,3.9GHz 3.9GHz QFN-28-EP 贴片安装
供应商型号: HMC649ALP6ETR
供应商: 国内现货
标准整包数: 1
ANALOG DEVICES 其他射频器件 HMC649ALP6ETR

HMC649ALP6ETR概述

    HMC649ALP6E GaAs MMIC 6-Bit Digital Phase Shifter

    1. 产品简介


    HMC649ALP6E是一款基于砷化镓(GaAs)工艺的六位数字相移器,其工作频率范围为3至6 GHz。这款相移器能够在全范围内提供360度的相位覆盖,并且具备最低5.625度的最小步进角。HMC649ALP6E在多个应用场景中表现出色,适用于雷达系统、卫星通信、电磁战接收机和波束成形模块等领域。

    2. 技术参数


    - 频率范围:3 - 6 GHz
    - 插入损耗:典型值8 dB,最大值10.5 dB
    - 输入回波损耗:13 dB
    - 输出回波损耗:10 dB
    - 相位误差:最大值为±5度(5.5 - 6.0 GHz),最大值为±15度(5.5 - 6.0 GHz)
    - 均方根相位误差:4度
    - 插入损耗变化:±0.5 dB
    - 输入功率压缩点(1 dB压缩点):31 dBm
    - 二次谐波截取点:40 dBm
    - 控制电压电流:最大250 μA
    - 偏置电流:15 mA

    3. 产品特点和优势


    - 低均方根相位误差:仅有4度,确保高精度控制。
    - 低插入损耗:8 dB,提高了信号传输效率。
    - 高线性度:+40 dBm,适合于高信号强度的应用。
    - 正逻辑控制:简化电路设计。
    - 宽温度范围适应性:可以在-40到+85°C的工作温度范围内正常运行。

    4. 应用案例和使用建议


    - 气象雷达和军事雷达:在气象雷达中用于精确测量大气条件,在军事雷达中实现目标定位和跟踪。
    - 卫星通信:适用于需要精密相位调整的卫星通信系统。
    - 电磁干扰接收机:能够快速检测并处理复杂的电磁环境。
    - 波束成形模块:通过精确控制信号的相位,实现天线阵列的多方向信号控制。
    使用建议:
    - 在设计射频电路时,确保信号线的阻抗匹配为50欧姆。
    - 连接好地平面以减少杂散信号的影响。
    - 使用充足的过孔连接顶层和底层的地平面。
    - 确保评价板正确安装到合适的散热片上。

    5. 兼容性和支持


    HMC649ALP6E是专为满足特定射频应用而设计的,与其他电子元件具有良好的兼容性。Analog Devices提供了详尽的技术支持和文档资源,包括材料声明、质量和可靠性报告、符号和足迹库等。

    6. 常见问题与解决方案


    - 问题1:如何设置正确的电源电压?
    解决方法:确保电源电压Vdd为+5V,Vss为-5V。
    - 问题2:如何保证信号传输的稳定性?
    解决方法:设计电路时,采用50欧姆阻抗匹配的信号线,确保良好的接地和散热措施。
    - 问题3:如何优化信号线的传输效率?
    解决方法:选择合适的阻抗匹配网络,并通过测试验证信号线的性能。

    7. 总结和推荐


    HMC649ALP6E是一款高性能的六位数字相移器,具备优异的相位精度、低插入损耗和高线性度。它在雷达系统、卫星通信和电磁干扰接收机等多个领域表现出卓越的性能。我们强烈推荐HMC649ALP6E作为这些应用中的理想选择。对于寻求高效能和稳定性的工程师而言,这款产品将是最佳的合作伙伴。

HMC649ALP6ETR参数

参数
最大工作频率 3.9GHz
最小工作频率 2.9GHz,3.9GHz
最大工作供电电压 -
最小工作供电电压 -
6.1mm(Max)
6.1mm(Max)
950μm(Max)
通用封装 QFN-28-EP
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

HMC649ALP6ETR厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

HMC649ALP6ETR数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 其他射频器件 ANALOG DEVICES HMC649ALP6ETR HMC649ALP6ETR数据手册

HMC649ALP6ETR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 487.5
100+ ¥ 420
500+ ¥ 406
库存: 884
起订量: 10 增量: 500
交货地:
最小起订量为:10
合计: ¥ 4875
直接购买
加入购物车
