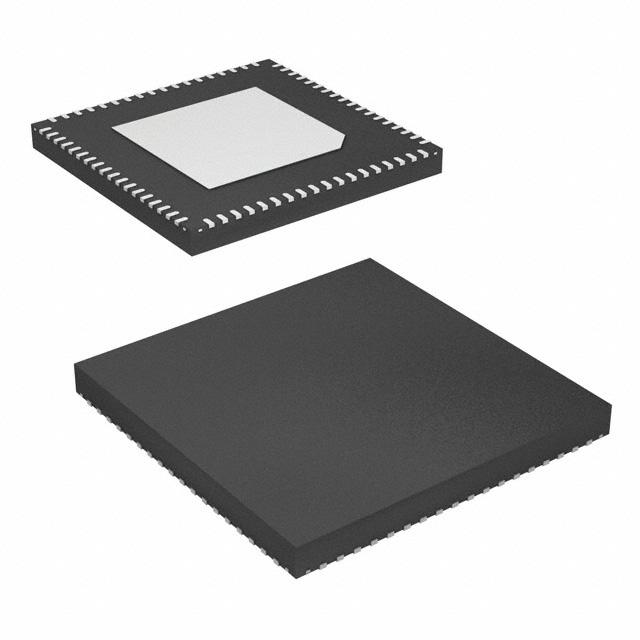

AD8285WBCPZ

产品分类: 其他射频器件
厂牌: ANALOG DEVICES
产品描述: 1.9V,3.5V 1.7V,3.1V 贴片安装 10mm*10mm*850μm
供应商型号: 4029751
供应商: element14
标准整包数: 1
ANALOG DEVICES 其他射频器件 AD8285WBCPZ

AD8285WBCPZ概述

    AD8285 4通道前置放大器、可编程增益放大器和抗混叠滤波器

    产品简介


    AD8285 是一款集成了4个通道的低噪声前置放大器(LNA)、可编程增益放大器(PGA)和抗混叠滤波器(AAF),适用于汽车雷达、自适应巡航控制、防撞系统、盲点检测、自动泊车等应用。AD8285内置一个直接连接到ADC的通道,所有通道都连接到一个12位模数转换器(ADC),适用于高速斜坡、调频、连续波雷达(HSR-FMCW雷达)系统。其特点是高性能、低噪声、高精度和宽动态范围。

    技术参数


    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 模拟通道特性
    | 增益 | 16 / 22 / 28 / 34 dB |
    | 增益范围 18 dB |
    | 增益误差 | -1.25 +1.25 | dB |
    | 输入电压范围
    | 通道增益=16 dB | 0.25 Vp-p |
    | 通道增益=22 dB | 0.125 Vp-p |
    | 通道增益=28 dB | 0.0625 Vp-p |
    | 通道增益=34 dB | 0.03125 Vp-p |
    | 输入电阻 | 选择200 Ω输入阻抗 | 0.180 | 0.230 | 0.280 | kΩ |
    | 选择200 kΩ输入阻抗 | 160 | 200 | 240 | kΩ |
    | 输入电容 22 | pF |
    | 折合到输入端电压噪声 最大增益、1 MHz时 | 1.85 | nV/√Hz |
    最小增益、1 MHz时 | 6.03 | nV/√Hz |
    | 噪声系数 最大增益,RS = 50 Ω,未端接 | 7.1 | dB |
    最大增益,RS = RIN = 50 Ω | 12.7 | dB |
    | 输出失调 增益为16 dB | -60 | +60 | LSB |
    增益为34 dB | -250 | +250 | LSB |
    | AAF低通滤波器截止频率 | -3 dB,可编程 | 1.0 MHz |
    | 容差 | 滤波器自动调谐后 | -10 | ±5 | +10 | % |
    | AAF阻带衰减 2× 截止频率 | 30 | dB |
    3× 截止频率 | 40 | dB |
    | 群延迟偏差 滤波器设置为2 MHz | 400 | ns |
    | 通道间相位偏差 频率最高达-3 dB | -5 | ±0.5 | +5 | 度 |
    -3 dB频率的¼ | -1 | +1 | 度 |
    | 通道间增益匹配 频率最高达-3 dB | -0.5 | ±0.1 | +0.5 | dB |
    -3 dB频率的¼ | -0.25 | +0.25 | dB |
    | 1 dB压缩 相对于输出 | 9.8 | dBm |
    | 串扰 -70 | -55 | dBc |
    | 电源
    | AVDD18、AVDD18ADC | 1.7 | 1.8 | 1.9 | V |
    | AVDD33、AVDD33x1、AVDD33REF | 3.1 | 3.3 | 3.5 | V |
    | DVDD18、DVDD18CLK | 1.7 | 1.8 | 1.9 | V |
    | DVDD33SPI、DVDD33CLK、DVDD33DRV | 3.1 | 3.3 | 3.5 | V |

    产品特点和优势


    1. 集成度高:集成4个通道的LNA、PGA和AAF,减少了PCB空间占用。
    2. 低噪声:折合到输入端的电压噪声最大值为3.5 nV/√Hz。
    3. 高精度:12位ADC,信噪比(SNR)高达68.5 dB。
    4. 低功耗:每个通道功耗仅为185 mW(12位,72 MSPS)。
    5. 灵活易用:通过SPI接口进行配置,增益可编程。
    6. 宽温度范围:额定温度范围为-40°C至+105°C,适用于严苛环境。

    应用案例和使用建议


    应用案例:
    - 汽车雷达:AD8285可用于汽车雷达系统,实现车辆之间的距离测量。
    - 自适应巡航控制:利用AD8285的高精度和低噪声特性,提高自适应巡航控制系统的稳定性。
    - 盲点检测:结合AD8285的多功能性,可以有效检测车辆盲区。
    使用建议:
    - 在配置ADC增益时,建议根据具体应用场景选择合适的增益范围,例如,对于短距离雷达应用,增益可以设置为较高水平。
    - 使用过程中应注意电源管理,确保电源电压稳定,以减少功耗和热效应。
    - 在高湿度环境中使用时,建议采取适当的防护措施,防止水分影响性能。

    兼容性和支持


    AD8285 支持SPI接口,可以轻松与其他微控制器和数字信号处理器(DSP)进行通信。厂商提供了详尽的技术支持文档,包括应用笔记、参考设计和测试报告。此外,还提供软件工具,便于客户进行配置和调试。

    常见问题与解决方案


    1. 问:如何调整ADC增益?
    答:通过SPI接口设置增益寄存器,详细步骤请参考应用笔记AN-835。

    2. 问:如何处理串扰问题?
    答:可以通过调节各通道之间的相位匹配和增益匹配来减少串扰,也可以在硬件设计上增加屏蔽层。

    3. 问:如何确保电源电压稳定?
    答:建议使用稳压器和滤波电容来保证电源电压稳定。同时,合理布局电源和接地走线,减少干扰。

    总结和推荐


    AD8285凭借其高集成度、低噪声、高精度和灵活的配置能力,在汽车雷达和自动驾驶领域具有广泛的应用前景。建议在高速、高精度、小型化雷达系统中选用AD8285,以提升系统整体性能。同时,厂商提供的技术支持和服务也使其成为可靠的选择。

AD8285WBCPZ参数

参数
最大工作频率 -
最小工作频率 -
最大工作供电电压 1.9V,3.5V
最小工作供电电压 1.7V,3.1V
长*宽*高 10mm*10mm*850μm
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 托盘
