0912-6313-010

产品分类: 其他射频器件
厂牌: AMPHENOL
产品描述:
供应商型号: ET-4431461
供应商: 海外现货
标准整包数: 1

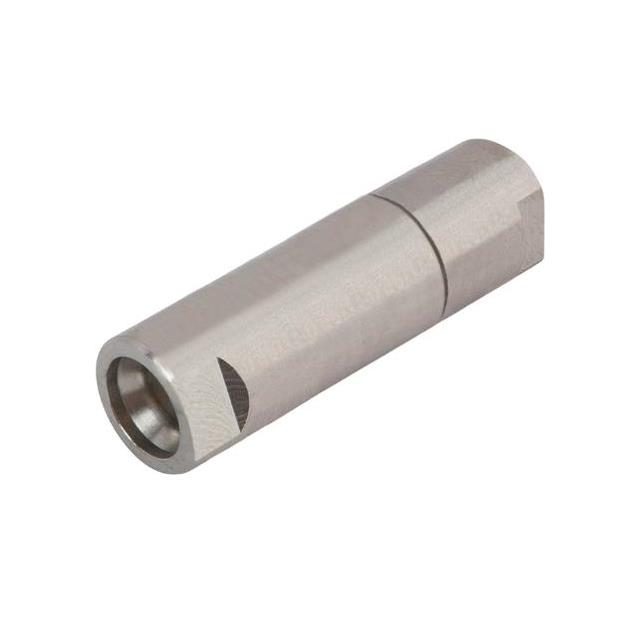

AMPHENOL 其他射频器件 0912-6313-010

0912-6313-010概述


    产品简介


    DCN 3/24是一款适用于高频微波应用的精密衰减器。它采用了高品质的不锈钢和铍铜材料制成,能够在DC至40GHz的宽频段范围内提供稳定的性能。此衰减器主要用于射频通信系统、测试设备和科研仪器等领域,能够有效地调节信号强度,确保系统的正常运行。

    技术参数


    - 材料:
    - 机箱和插件:符合AMS-5640标准的不锈钢,UNS S30300,类型I。
    - 接触件和套筒:符合ASTM B196标准的铍铜,UNS C17300,TD04。
    - 轴承:符合ASTM D5205标准的ULTEM 1000。
    - 电阻元件:氮化铝基板上涂覆氮化钽的电阻。
    - 金镀终端。
    - 铠装弹簧:镍电镀,再镀一层金,厚度不小于0.000050英寸。

    - 性能:
    - 阻抗:50欧姆。
    - 频率范围:DC至40.0 GHz。
    - 驻波比(VSWR):最大值为1.30:1(DC至26.5 GHz),1.40:1(26.5 GHz至40.0 GHz)。
    - 平均功率:0.5瓦特(输入功率从25°C线性降额到125°C时为0.25瓦特)。
    - 峰值功率:100瓦特(脉冲持续时间最大为5微秒,占空比最大为5×10^-4)。
    - 出气率:总质量损失(TML)<1.0%,残余气体成分(CVCM)<0.1%。
    - 其他信息:
    - 型号0912-6313-000没有接地电阻路径。
    - 可选衰减值范围:0.0 dB至20.0 dB,具体型号取决于衰减值。
    - 符合标准:AMS-2700,ASTM B488,ASTM B196,AMS-QQ-N-290等。

    产品特点和优势


    DCN 3/24在设计和制造过程中严格遵循高标准,确保了其在高频应用中的卓越性能和可靠性。以下是其显著特点和优势:
    - 高稳定性:能在广泛的频率范围内保持稳定的衰减性能,从而满足各类复杂应用需求。
    - 宽温度适应性:可在-40°C至+85°C的宽温度范围内工作,适应各种恶劣环境。
    - 优良的耐久性:采用高性能材料,确保长时间使用后仍能保持稳定的性能。
    - 低损耗:低VSWR和高性能的材料选择使其成为理想的选择,特别是在需要高效传输的应用中。
    - 高精度:提供精确的衰减值,适用于需要精密测量的场合。

    应用案例和使用建议


    DCN 3/24主要应用于射频通信系统、测试设备和科研仪器等高频微波环境中。具体应用场景如下:
    - 射频通信系统:在无线通信设备中用于调节信号强度,确保信号传输质量。
    - 测试设备:在射频测试设备中用于模拟不同信号强度,以便于验证系统的稳定性和性能。
    - 科研仪器:在科研项目中用于精密测量和实验,确保数据的准确性。
    使用建议:
    - 在安装时确保正确连接,并进行必要的校准,以确保性能的一致性。
    - 定期检查和维护,特别是高温环境下的应用,以防止材料老化影响性能。
    - 严格按照操作手册中的指导步骤操作,避免因误操作导致性能下降。

    兼容性和支持


    DCN 3/24在设计上具有良好的兼容性,可以与其他同类高频微波设备配合使用。厂商提供了详细的用户手册和技术支持服务,确保用户能够顺利地进行安装、调试和维护。此外,厂家还提供了专业的售后支持,对于用户在使用过程中遇到的技术问题提供及时有效的解决方案。

    常见问题与解决方案


    在使用DCN 3/24的过程中,用户可能会遇到以下问题:
    - 问题1:信号强度不一致。
    - 解决方法:检查连接线是否接触良好,重新校准设备。
    - 问题2:信号传输不稳定。
    - 解决方法:检查环境温度和湿度,确保设备处于合适的操作环境中。
    - 问题3:设备发热严重。
    - 解决方法:确保散热良好,适当降低功率输出,或者更换到散热条件更好的位置。

    总结和推荐


    综上所述,DCN 3/24是一款具备高性能和广泛适用性的衰减器,特别适合在高频微波应用中使用。其稳定可靠的性能和优良的制造工艺使其在市场上具备很强的竞争力。尽管初始投资较高,但从长远来看,它将为用户提供出色的性能和长期的可靠性。因此,我们强烈推荐这款产品给需要高频微波解决方案的专业用户。

0912-6313-010参数

参数
最小工作频率 -
最大工作供电电压 -
最小工作供电电压 -
最大工作频率 -
包装方式 袋装

0912-6313-010厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

0912-6313-010数据手册

厂牌 PDF简要描述 下载
AMPHENOL 其他射频器件 AMPHENOL 0912-6313-010 0912-6313-010数据手册

0912-6313-010封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 231.3568 ¥ 1954.9649
5+ $ 219.4518 ¥ 1854.3681
10+ $ 212.2546 ¥ 1793.5515
25+ $ 205.5185 ¥ 1736.631
50+ $ 199.1935 ¥ 1683.1854
库存: 24
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 1954.96
