0735912084

产品分类: 其他射频器件
厂牌: MOLEX
产品描述:
供应商型号: 900-0735912084TR-ND
供应商: Digi-Key
标准整包数: 150
MOLEX 其他射频器件 0735912084

0735912084概述


    产品简介

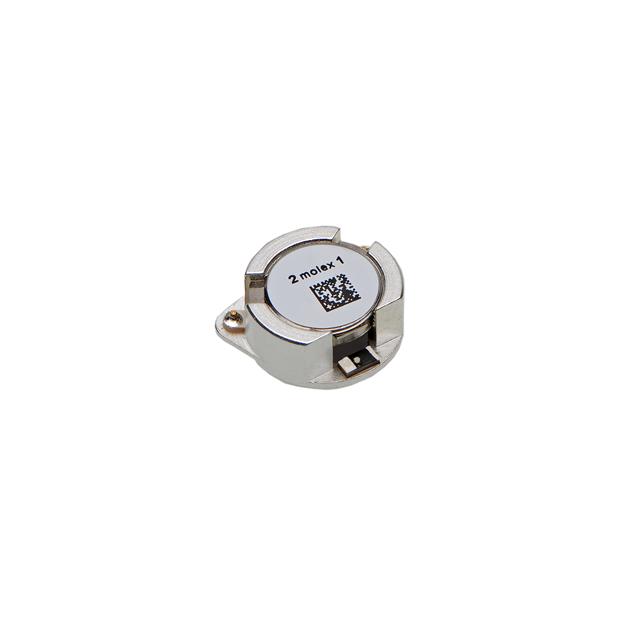

    产品名称:SMT Isolator/7.1 GHz to 8.5 GHz/CCW
    本产品是一款SMT(表面贴装技术)隔离器,适用于高频信号传输。它主要用于无线通信、雷达系统、卫星通信等领域,具有出色的高频性能和稳定的传输质量。

    技术参数


    | 参数 | 值 |

    | 频率范围 | 7.1 GHz 至 8.5 GHz |
    | 回波损耗 | -19 dB 最大值 |
    | 插入损耗 | 0.5 dB 最大值 |
    | 隔离度 | -18 dB 最大值 |
    | IMD3 (dBc) @ +33 dBm 输出功率 | -65 dBc 最大值 |
    | 正向功率 | 20 W 最大值 |
    | 反向功率 | 10 W 最大值 |
    | 工作温度范围 | -40°C 至 +85°C |
    | 存储温度范围 | -45°C 至 +85°C |
    | 互连宽度 | 3.5 mm |
    | 接触针直径 | 1.0 mm |
    | 材料 | 本体材料:钢,镀银
    接触针材料:铜,镀金 |
    | 尺寸 | 12.7 x 5.9 x 1.02 mm |

    产品特点和优势


    1. 高频性能优异:频率范围为7.1 GHz至8.5 GHz,适合高频信号传输。
    2. 低插入损耗:插入损耗仅为0.5 dB,确保信号传输效率高。
    3. 高隔离度:隔离度达到-18 dB,有效抑制干扰信号。
    4. 良好的回波损耗:回波损耗为-19 dB,确保信号反射极小。
    5. 耐用性强:采用镀银钢和镀金铜材料,确保长期使用稳定性。
    6. 环境适应性好:工作温度范围宽广,满足各种严苛环境需求。

    应用案例和使用建议


    应用案例
    这款SMT隔离器广泛应用于无线通信设备、雷达系统、卫星通信系统中,特别是在要求高频、高可靠性的环境中表现突出。例如,在5G基站和卫星通信终端中,该产品可以有效地提高信号传输质量和稳定性。
    使用建议
    1. 安装时需注意:安装时要确保接触针与电路板的良好接触,以避免信号衰减。
    2. 散热管理:由于高功率操作,建议在安装时考虑有效的散热设计,以延长产品寿命。
    3. 连接方式:采用标准的表面贴装工艺进行焊接,确保良好的机械连接。

    兼容性和支持


    - 兼容性:该产品适用于标准的50欧姆微带线系统,且符合RoHS标准,与多种标准电子元件和设备兼容。
    - 支持和服务:Molex提供全面的技术支持和售后服务,确保客户能够顺利使用和维护该产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 信号传输不稳定 | 检查安装是否正确,确保接触良好 |
    | 插入损耗过高 | 检查电路板清洁度,重新焊接 |
    | 隔离度不足 | 更换新件或检查是否受潮 |
    | 发热严重 | 增加散热装置,确保通风良好 |

    总结和推荐


    综上所述,Molex的这款SMT Isolator具有出色的高频性能和稳定的信号传输能力。它的低插入损耗、高隔离度和宽泛的工作温度范围使其成为无线通信和雷达系统的理想选择。对于需要高性能隔离器的应用场景,我们强烈推荐使用此款产品。无论是在研发阶段还是大规模生产中,Molex的技术支持和优质服务都能确保用户的成功应用。

0735912084参数

参数
最小工作频率 -
最大工作供电电压 -
最小工作供电电压 -
最大工作频率 -
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装,托盘

0735912084厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

0735912084数据手册

厂牌 PDF简要描述 下载
MOLEX 其他射频器件 MOLEX 0735912084 0735912084数据手册

0735912084封装设计

查看详情并下载
Symbol
Footprint
3D Model
