302115105

产品分类: 其他射频器件
厂牌: WURTH
产品描述:
供应商型号: 4065710
供应商: 海外现货
标准整包数: 1

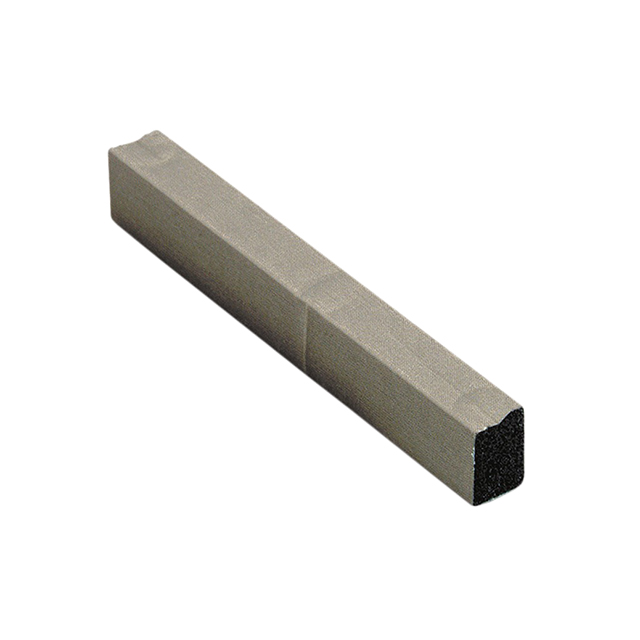

WURTH 其他射频器件 302115105

302115105概述

    电子元器件产品技术手册解析:WE-LT导电屏蔽垫

    1. 产品简介


    WE-LT导电屏蔽垫是一款专为通用电子设备设计的电子元器件。它采用镀金属纤维、聚醚型聚氨酯泡沫、醋酸纤维纸和反应性聚氨酯热熔胶制成。该屏蔽垫主要用于电磁干扰(EMI)屏蔽和屏蔽效能测试,广泛应用于各种电子设备中,以减少外部电磁波对内部电路的影响。

    2. 技术参数


    - 尺寸: 长度约1000 mm,宽度11.5 mm,厚度10.5 mm。
    - 材料:
    - 表面电阻率:0.08 Ω/cm²。
    - 屏蔽效能:100 MHz时为80 dB,1 GHz时为86 dB。
    - 电气特性:
    - 储存温度:-40°C至+85°C。
    - 工作温度:-40°C至+85°C。
    - 阻燃等级: UL94 V-0(文件编号E474708)。
    - 测试条件: 温度20°C,湿度33%RH。

    3. 产品特点和优势


    WE-LT导电屏蔽垫的主要优势在于其卓越的屏蔽效能和高可靠性。在100 MHz和1 GHz频率下,其屏蔽效能分别达到了80 dB和86 dB,表明其具有极佳的电磁干扰屏蔽能力。此外,其表面电阻率为0.08 Ω/cm²,保证了良好的导电性能。材料的选择和制造工艺也使其具备优秀的耐温性和阻燃性,适用于广泛的工业和消费电子产品中。

    4. 应用案例和使用建议


    应用案例:
    - 用于无线通信设备中的天线模块,提高设备的抗电磁干扰能力。
    - 在汽车电子控制单元中,保护内部电路免受外部电磁场干扰。
    - 用于医疗设备,确保设备稳定运行,避免误报或漏报的情况。
    使用建议:
    - 确保屏蔽垫与接触面紧密贴合,以实现最佳屏蔽效果。
    - 定期检查屏蔽垫的状态,如有损坏应及时更换。
    - 使用合适的安装工具,避免损伤屏蔽垫的结构。

    5. 兼容性和支持


    WE-LT导电屏蔽垫可与其他标准尺寸的导电屏蔽垫兼容。制造商Würth Elektronik eiSos GmbH & Co. KG提供了详细的技术支持和维护服务。如需更多信息或技术支持,可联系销售工程师。

    6. 常见问题与解决方案


    - 问题: 屏蔽效能不达标。
    - 解决方案: 检查安装方法是否正确,确保屏蔽垫与接触面紧密贴合;检查屏蔽垫是否有损坏,如有则需要更换新的屏蔽垫。
    - 问题: 表面电阻率异常。
    - 解决方案: 确认测量设备是否正常工作,重新测量以确认结果。如果问题依旧,可能需要更换新的屏蔽垫。

    7. 总结和推荐


    综上所述,WE-LT导电屏蔽垫在屏蔽效能、表面电阻率和适用温度范围等方面表现出色。特别是在需要高屏蔽效能的应用场景中,这款产品具有显著的优势。鉴于其高可靠性和广泛的应用范围,我们强烈推荐使用WE-LT导电屏蔽垫,以确保电子设备的稳定性和可靠性。

302115105参数

参数
最小工作频率 -
最大工作供电电压 -
最小工作供电电压 -
最大工作频率 -
长*宽*高 100cm*11.5mm*10.5mm
零件状态 在售
包装方式 袋装

302115105厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

302115105数据手册

厂牌 PDF简要描述 下载
WURTH 其他射频器件 WURTH 302115105 302115105数据手册

302115105封装设计

查看详情并下载
Symbol
Footprint
3D Model
