1050TC-25100MMX10M

产品分类: 其他射频器件
厂牌: 3M
产品描述:
供应商型号: TS-7100313409
供应商: 海外现货
标准整包数: 1

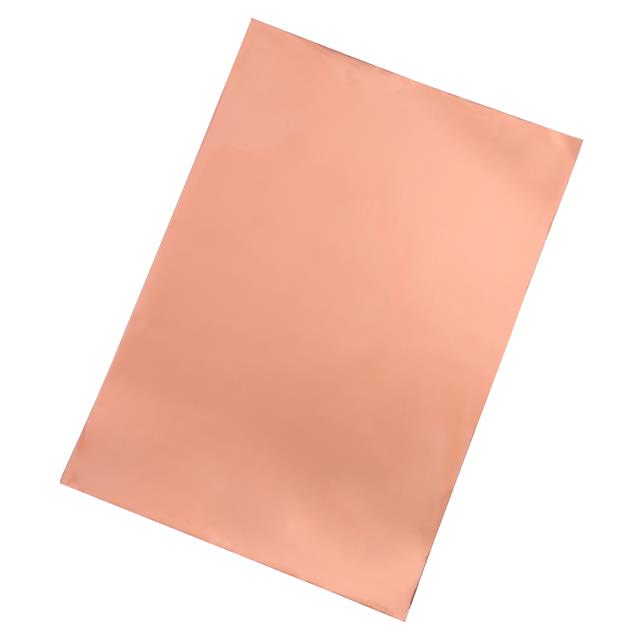

3M 其他射频器件 1050TC-25100MMX10M

1050TC-25100MMX10M概述

    3M™ Electrically Conductive Single-Sided Tape 1050TC 系列技术手册

    产品简介


    3M™ Electrically Conductive Single-Sided Tape 1050TC 系列是一种单面导电箔胶带,具有XYZ轴导电铜箔背衬和高电性能的丙烯酸粘合层。相比其他常规单面导电胶带,该系列提供了优异的XYZ轴导电性、可靠的接地接触、出色的电磁干扰(EMI)屏蔽和长时间的电气可靠性。其粘合剂是丙烯酸基粘合剂,具有高附着力和对多种表面良好的接地性能,使得该胶带适用于接地和EMI屏蔽设计。

    技术参数


    - 颜色:铜色
    - 导电粘合剂类型:丙烯酸导电粘合剂
    - 剥离衬垫:透明PET剥离衬垫
    - 尺寸:500mm x 100米
    典型物理特性和性能特征如下:
    | 属性 | 测试方法 | 3M tape 1050TC-30 | 3M tape 1050TC-25 | 3M tape 1050TC-20 | 3M tape 1050TC-18 | 3M tape 1050TC-15 |
    ||
    | 厚度 (mm) | ASTM方法D1000 | 0.026 | 0.023 | 0.018 | 0.016 | 0.014 |
    | 180°剥离强度 (gf/inch) | ASTM方法D1000 | 1100 | 1200 | 1200 | 1100 | 1000 |
    | 通过粘合剂的电气电阻 (Ω) | 3M测试方法ETM-7 | 0.015 | 0.015 | 0.015 | 0.015 | 0.015 |

    产品特点和优势


    - XYZ导电性:提供全方位的导电性,确保可靠的电气连接。
    - 优良的柔韧性与快速粘接:易于处理和加工,适合复杂形状的部件。
    - 良好的EMI/EMC屏蔽性能:有效防止电磁干扰,提高设备稳定性。
    - 高附着力:在多种表面上提供出色的粘接力,确保长期稳定。

    应用案例和使用建议


    该系列产品通常用于需要优异电气导电性和EMI/EMC屏蔽的应用场景,例如设备和组件的接地和EMI屏蔽。在应用时,建议采取以下措施:
    - 在温度低于10°C的情况下避免使用。
    - 使用机械压力(滚轮或金属棒)或手指压力(5-15 psi)确保充分接触和良好的导电性。
    - 可以同时施加热量来改善润湿效果、最终粘合力和导电性,建议的温度范围为38°C至60°C。
    - 确保粘接表面清洁、干燥且统一,常见的表面清洁溶剂包括异丙醇或庚烷。

    兼容性和支持


    该产品具有广泛的适用性,可以与其他电子元件兼容。厂商提供了详细的安装指南和技术支持,以确保产品的最佳性能。用户可以联系当地的3M代表获取更多关于兼容性和支持的信息。

    常见问题与解决方案


    1. 问题:粘合效果不佳
    - 解决方案:确保粘接表面清洁、干燥,并按照推荐的压力和温度条件进行粘贴。
    2. 问题:导电性差
    - 解决方案:检查粘合剂是否充分润湿,适当增加压力和温度。
    3. 问题:粘合强度不足
    - 解决方案:确保正确的存储条件,避免受到污染物的影响,如指纹、油污等。

    总结和推荐


    3M™ Electrically Conductive Single-Sided Tape 1050TC 系列是一款高性能的单面导电胶带,具备优异的XYZ导电性、可靠性和长期稳定性。其出色的EMI屏蔽性能和广泛的适用性使其成为工业应用中的理想选择。强烈推荐用于需要高精度电气连接和EMI屏蔽的设计中。

1050TC-25100MMX10M参数

参数
最大工作供电电压 -
最小工作供电电压 -
最大工作频率 -
最小工作频率 -
长*宽*高 10m(长度)*100mm(宽度)
安装方式 DIN导轨安装,黏合安装
包装方式 散装

1050TC-25100MMX10M厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

1050TC-25100MMX10M数据手册

厂牌 PDF简要描述 下载
3M 其他射频器件 3M 1050TC-25100MMX10M 1050TC-25100MMX10M数据手册

1050TC-25100MMX10M封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 81.0812 ¥ 689.1902
10+ $ 74.0493 ¥ 629.4191
25+ $ 70.737 ¥ 601.2645
50+ $ 69.3462 ¥ 589.4427
库存: 0
起订量: 3 增量: 1
交货地:
最小起订量为:1
合计: ¥ 0
直接购买
加入购物车
