首页  >  产品百科  >  EVAL-AD5325DBZ

EVAL-AD5325DBZ

产品分类: 数模转换器(DAC)
厂牌: ANALOG DEVICES
产品描述: 12 8μs I²C,Serial
供应商型号: Q-EVAL-AD5325DBZ
供应商: 期货订购
标准整包数: 1
ANALOG DEVICES 数模转换器(DAC) EVAL-AD5325DBZ

EVAL-AD5325DBZ概述

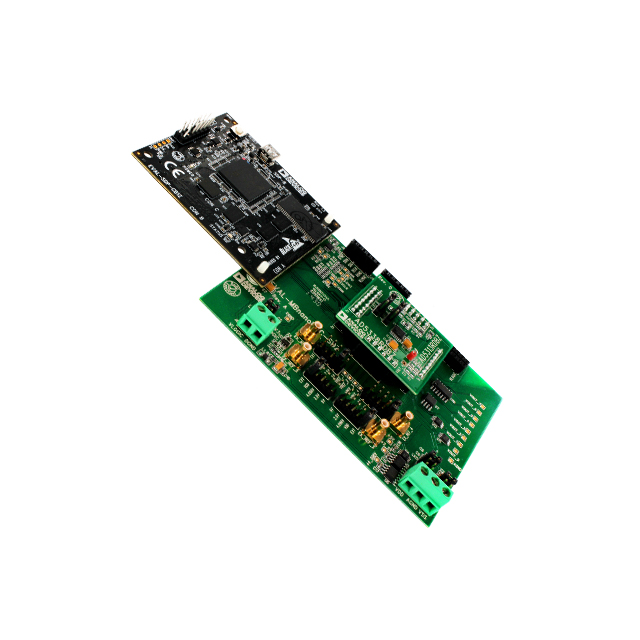

    EVAL-AD5325DBZ 数模转换器评估板用户指南

    产品简介


    AD5325是一款四通道、电压输出的12位数模转换器(DAC),可由单一电源供电,电压范围为2.5V到5.5V。EVAL-AD5325DBZ评估板与之配套,旨在帮助用户快速原型化新的AD5325电路并减少设计时间。通过本评估板可以轻松配置多种电源选项及参考电压源,并可通过软件控制完成各类调试操作。

    技术参数


    - 电源电压:单路或双路供电,电压范围2.5V至5.5V
    - 输入接口:数字信号输入,兼容SPI/I2C通信协议
    - 输出类型:模拟电压输出
    - 分辨率:12位
    - 通道数量:四通道独立输出
    - 工作温度范围:典型值为-40°C至+85°C
    - 电气特性:低功耗设计,支持多模式功率管理

    产品特点和优势


    - 高精度:提供12位分辨率的精准转换能力,确保转换结果的一致性和可靠性。
    - 易用性:通过与纳米DAC主板(EVAL-MBnanoDAC-SDZ)配合使用,方便快捷地进行电源配置和控制设置。
    - 灵活性:支持多种电源和参考电压选择,允许用户根据具体需求灵活调整系统配置。
    - 简便的调试:提供直观的图形界面软件,简化编程过程,方便用户快速进行输入数据写入、LDAC控制、复位等操作。
    - 多功能电源管理:具备多级功率下降控制机制,能够有效降低功耗,适用于对能耗敏感的应用场合。

    应用案例和使用建议


    EVAL-AD5325DBZ评估板广泛应用于工业自动化控制系统、医疗仪器、电力监控系统等领域。对于需要精确模拟信号输出的场景,这款DAC可以有效地满足需求。使用时应注意:
    - 遵循正确的电源连接方式,确保稳定可靠的工作状态。
    - 调整合适的参考电压源以达到最佳转换效果。
    - 使用配套软件进行细致的功能调试和参数配置,确保设备性能发挥到极致。

    兼容性和支持


    EVAL-AD5325DBZ评估板需配合EVAL-SDP-CB1Z控制器板一起使用,后者必须单独购买。所有相关硬件和软件都可在Analog Devices官网获取,并有详尽的技术文档可供查阅。此外,制造商还提供了全面的技术支持服务,涵盖安装、配置到故障排查等多个环节,保障用户顺利完成项目开发。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 安装过程中未检测到SDP-B板 | 确保USB电缆连接正确,重新启动计算机或尝试更换USB端口 |
    | 输出结果不准确 | 检查输入数据是否正确加载,确认参考电压源选择无误 |
    | 设备无法进入正常运行模式 | 检查电源配置是否符合要求,验证硬件连接情况 |

    总结和推荐


    综上所述,EVAL-AD5325DBZ评估板凭借其精准的转换能力和丰富的配置选项,在各类工程应用中展现出色的表现。它不仅简化了开发流程,也显著提升了项目的成功率。因此,无论是初学者还是专业工程师,都值得推荐采用此款评估板作为学习或研发工具。

EVAL-AD5325DBZ参数

参数
架构 -
输出类型 -
信噪比 -
差分输出 -
采样率 -
数模转换器数 -
参考类型 -
最大稳定时间 8μs
接口类型 I²C,Serial
位数 12
积分非线性 -
通道数 -
微分非线性 -
分辨率 -
电压-电源,模拟 -
电压 - 电源,数字 -
零件状态 在售
包装方式 散装

EVAL-AD5325DBZ厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

EVAL-AD5325DBZ数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 数模转换器(DAC) ANALOG DEVICES EVAL-AD5325DBZ EVAL-AD5325DBZ数据手册

EVAL-AD5325DBZ封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 686.8856
100+ ¥ 675.6252
500+ ¥ 658.7346
库存: 500
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 686.88
直接购买
加入购物车
