首页  >  产品百科  >  HMC911LC4BTR

HMC911LC4BTR

产品分类: 其他射频器件
厂牌: ANALOG DEVICES
产品描述: 0MHz 3.47V 24GHz 3.13V LCC-24 贴片安装 4mm(长度)*4mm(宽度)
供应商型号: HMC911LC4BTR
供应商: 期货订购
标准整包数: 1000

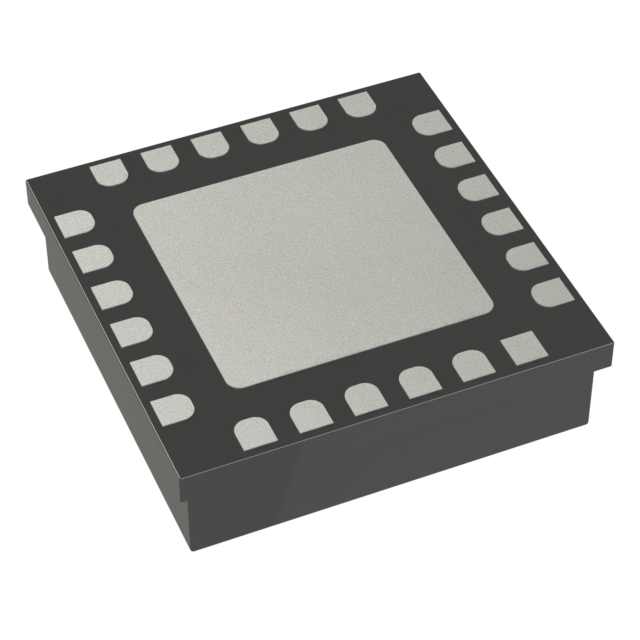

ANALOG DEVICES 其他射频器件 HMC911LC4BTR

HMC911LC4BTR概述


    产品简介


    HMC911宽带模拟延时器
    HMC911是一款高带宽的模拟延时器,适用于高达24 GHz的应用。它能够在很宽的频率范围内提供70皮秒(ps)的可调延时。HMC911支持单端或差分操作模式,并且可以通过调节输出幅度来实现更高的灵活性。此延时器广泛应用于时钟同步、串行数据传输、测试测量设备和射频自动测试设备(ATE)等领域。

    技术参数


    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 功率供应电压 | 3.13 | 3.3 | 3.47 | V |
    | 电流 | 460 | 530 mA |
    | 时间延时范围 | 62 | 70 | 75 | ps@18GHz |
    | 延时灵敏度 | 116 ps/V |
    | 阶跃相移范围 | 210 | 250 | 290 | ° @10GHz |
    | 数据速率最大值 | 32 Gbps |
    | 最大时钟频率 | 24 GHz |
    | 延迟控制调制带宽 | 1.6 GHz |
    | 输入低电平电压 | VCC-500 VCC-25 | mV |
    | 输入高电平电压 | VCC+25 VCC+500 | mV |
    | 输出幅度(VAC=2.6V) 390 | 640 | mV p-p @10GHz 单端 |
    | 输出幅度(VAC=2.6V) 780 | 1280 | mV p-p @10GHz 差分 |

    产品特点和优势


    HMC911具有多项显著的优势,使其在市场上脱颖而出:
    - 非常宽的工作频段:达到24 GHz的超宽带操作能力。
    - 线性延时调整:延时控制线性单调,易于校准。
    - 内部温度补偿:减小温度变化对延迟的影响。
    - 灵活的接口支持:既支持单端也支持差分输入输出。

    应用案例和使用建议


    应用案例:
    - 时钟同步:在无线通信系统中同步时钟信号。
    - 串行数据传输:确保高达32 Gbps的数据传输无误码。
    - 测试测量:用于宽带测试测量设备。
    使用建议:
    - 在使用HMC911时,务必按照手册中推荐的RF设计技术进行布局,确保所有引脚连接正确,并且接地引脚直接连接到地平面。
    - 对于复杂应用,通过仿真工具验证电路板的设计,确保不会出现过度振铃等问题。
    - 考虑到高带宽需求,适当增加PCB上的接地过孔数量以降低阻抗不匹配。

    兼容性和支持


    HMC911具有良好的兼容性,可以与各种射频系统和设备配合使用。Analog Devices公司提供了详尽的技术文档和支持服务,帮助用户快速上手并解决问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 设备无法正常工作 | 检查电源电压是否在规定范围内 |
    | 输出信号失真严重 | 确认输出端连接正确,并检查负载阻抗匹配情况 |
    | 设备发热严重 | 选择合适的散热措施,保证良好通风 |

    总结和推荐


    HMC911是一款高性能、高可靠性、广泛应用的宽带模拟延时器。其宽广的工作频段、出色的线性度、内建的温度补偿机制使其成为无线通信、测试测量和射频自动测试系统的理想选择。根据我们的评估,强烈推荐HMC911用于需要精确时间延迟和高数据传输速率的应用中。

HMC911LC4BTR参数

参数
最大工作供电电压 3.47V
最小工作供电电压 3.13V
最大工作频率 24GHz
最小工作频率 0MHz
长*宽*高 4mm(长度)*4mm(宽度)
通用封装 LCC-24
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 散装,卷带包装

HMC911LC4BTR厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

HMC911LC4BTR数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 其他射频器件 ANALOG DEVICES HMC911LC4BTR HMC911LC4BTR数据手册

HMC911LC4BTR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 4221.568
2000+ ¥ 4114.24
3000+ ¥ 4006.912
库存: 1000
起订量: 1000 增量: 100
交货地:
最小起订量为:1000
合计: ¥ 4221568
