首页  >  产品百科  >  EVAL-ADAU1966AZ

EVAL-ADAU1966AZ

产品分类: 数模转换器(DAC)
厂牌: ANALOG DEVICES
产品描述: 24 I²C,SPI,Serial 192Ksps 24bit
供应商型号: N-EVAL-ADAU1966AZ
供应商: 云汉优选
标准整包数: 1
ANALOG DEVICES 数模转换器(DAC) EVAL-ADAU1966AZ

EVAL-ADAU1966AZ概述


    产品简介

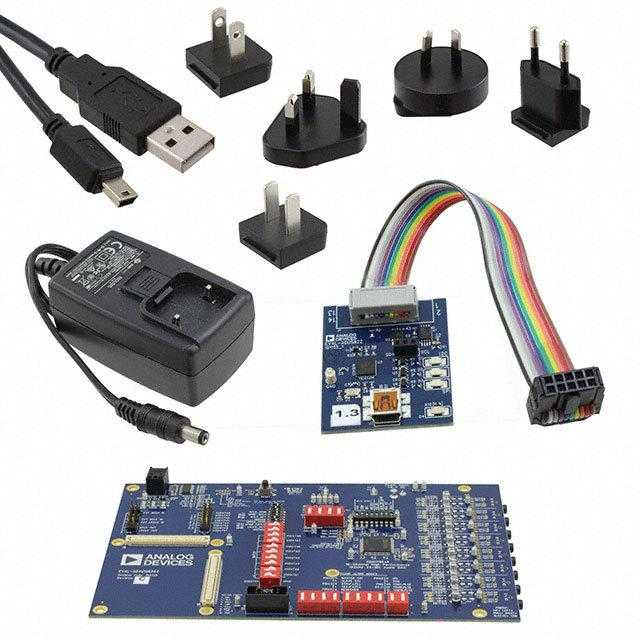

    ADAU1962A/ADAU1966A评估板(EVAL-ADAU1962AZ/EVAL-ADAU1966AZ) 是针对高性能、低功耗多比特Sigma-Delta数模转换器设计的一款评估工具。ADAU1962A具有12通道输出,而ADAU1966A则拥有16通道输出。这些评估板可用于演示和测试高精度的DAC性能,并支持多种数字音频输入格式,适用于专业音频、消费电子和工业控制等领域。

    技术参数


    - 电源输入: +12 V直流电源和接地。
    - 输出电压: 5 V 和 3.3 V。
    - 功耗: 当所有通道运行时,约150 mA(在较高采样率下)。
    - 接口支持: 支持I2C和SPI两种控制接口。
    - 采样率: 支持256×fs和384×fs。
    - 模拟输出: 8个立体声TRS迷你接口。

    产品特点和优势


    1. 多通道输出: 适用于需要多路音频输出的应用。
    2. 灵活的控制接口: 可通过I2C或SPI进行控制。
    3. 宽泛的工作频率范围: 支持256×fs到384×fs的采样率。
    4. 内置调节器: 内部电压调节器可为DVDD和PLLVDD提供稳定的电源。

    应用案例和使用建议


    案例一: 在专业音频系统中使用,可以实现高质量的音频处理。
    使用建议: 在使用前确保配置好MCLK源和PLL设置。对于需要差分输出的应用,可按说明修改电路板以获得更好的信号质量。
    案例二: 用于消费电子产品,如耳机和便携式扬声器。
    使用建议: 如果需要反相所有通道的输出,可以通过软件设置或者改变I2S数据流来实现。

    兼容性和支持


    - 兼容性: 与多种主控芯片(如I2C或SPI控制器)兼容。
    - 支持: 提供详细的文档和用户指南,确保使用者能够正确安装和配置。

    常见问题与解决方案


    - 问题1: 如何配置评估板以进行独立模式操作?
    - 解决方案: 将跳线连接到指定位置以启用独立模式。具体设置可以在手册中查找详细步骤。

    - 问题2: 如何连接外部电源以保证正确的供电?
    - 解决方案: 将12 V直流电源连接到电源插孔,确保正确接地。

    总结和推荐


    总结: ADAU1962A/ADAU1966A评估板以其多通道输出、灵活的控制接口和宽泛的工作频率范围,在专业音频系统及消费电子产品中具有显著的优势。其内部调节器的设计也使得电源管理更加便捷。
    推荐: 基于上述功能和技术参数,强烈推荐对于需要高性能DAC应用的工程师和研发人员使用此评估板进行开发和测试。同时,详尽的文档和支持也使得初学者能够快速上手并充分发挥其潜力。

EVAL-ADAU1966AZ参数

参数
输出类型 -
积分非线性 -
数模转换器数 -
电压 - 电源,数字 -
接口类型 I²C,SPI,Serial
参考类型 -
信噪比 -
分辨率 24bit
通道数 -
微分非线性 -
差分输出 -
架构 -
电压-电源,模拟 -
位数 24
采样率 192Ksps
最大稳定时间 -
零件状态 在售
包装方式 盒装

EVAL-ADAU1966AZ厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

EVAL-ADAU1966AZ数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 数模转换器(DAC) ANALOG DEVICES EVAL-ADAU1966AZ EVAL-ADAU1966AZ数据手册

EVAL-ADAU1966AZ封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 876.567 ¥ 7450.8195
库存: 1
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 7450.81
直接购买
加入购物车
