HMC1040LP3CETR

厂牌: ANALOG DEVICES
产品描述: 24GHz 4V 43.5GHz QFN 贴片安装
供应商型号: 584-HMC1040LP3CETR
供应商: Mouser
标准整包数: 1
ANALOG DEVICES 其它RF IC和模块​​​​​​ HMC1040LP3CETR

HMC1040LP3CETR概述

    HMC1040LP3CE GaAs pHEMT MMIC低噪声放大器

    产品简介


    HMC1040LP3CE 是一款高性能的低噪声放大器(LNA),由美国Hittite Microwave公司设计制造。它采用GaAs pHEMT工艺制成,广泛应用于点对点无线通信、测试仪器、卫星通信、工业传感器和电子战(EW)及电子对抗系统(ECM)。这款放大器特别适用于24至43.5 GHz的高频段,为各种复杂的无线通信系统提供高增益和低噪声系数。

    技术参数


    以下是HMC1040LP3CE的主要技术参数:
    - 频率范围: 24 - 43.5 GHz
    - 增益: 23 dB(典型值)
    - 噪声系数: 2.2 dB(典型值)
    - 输出功率压缩点 (P1dB): +12 dBm
    - 三阶互调截点 (IP3): +22 dBm
    - 供电电压: +2.5 V
    - 电流消耗: 70 mA(典型值)
    - 输入/输出阻抗匹配: 50 Ω

    产品特点和优势


    HMC1040LP3CE拥有以下几个显著的特点和优势:
    - 卓越的噪声性能: 其低至2.2 dB的噪声系数使其成为高频应用的理想选择。
    - 高增益: 23 dB的增益可以确保信号的稳定传输。
    - 宽频带操作: 覆盖24至43.5 GHz的宽泛频率范围。

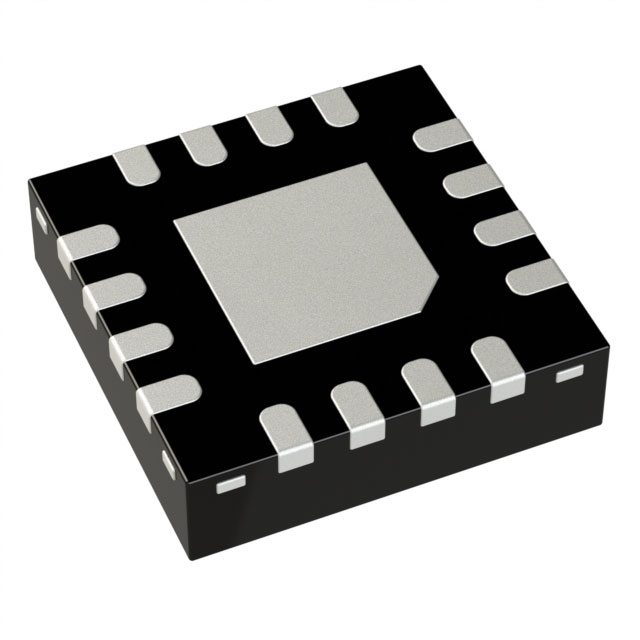

    - 紧凑封装: 采用小型3x3 mm表面贴装封装,易于集成到现有系统中。
    - 温度稳定性: 温度变化对其性能影响小,适合各种环境条件下的应用。

    应用案例和使用建议


    HMC1040LP3CE被广泛应用于多种领域,如:
    - 点对点无线电: 在远距离传输中保持信号完整性。
    - 卫星通信: 在空间环境中提供可靠的信号增强。
    - 测试仪器: 提供准确稳定的信号源。
    使用建议:
    在使用过程中,为了保证最佳性能,建议将输入和输出端通过适当的射频匹配网络连接,并确保良好的接地和散热措施。此外,根据应用场景的不同,可能需要调整外部电路以优化放大器的工作状态。

    兼容性和支持


    HMC1040LP3CE支持标准的2.92 mm同轴连接器,并且可以通过其引脚与大多数微波电路板兼容。Hittite Microwave公司提供了详尽的应用文档和支持服务,客户可以通过电话或电子邮件获得专业的技术支持。

    常见问题与解决方案


    以下是一些常见的问题及其解决方法:
    - 问题: 放大器在高温环境下表现不佳。
    - 解决方案: 确保设备安装在有效的散热装置上,并考虑添加热敏电阻进行温度监控。

    - 问题: 输出信号质量下降。
    - 解决方案: 检查外部匹配网络是否正确设置,必要时重新调整以优化匹配效果。

    总结和推荐


    总体来说,HMC1040LP3CE是一款性能卓越、应用广泛的低噪声放大器,适用于多种高频无线通信系统。其出色的噪声性能、高增益和宽频率范围使其成为行业内的首选产品之一。鉴于其卓越的特性,强烈推荐给需要在苛刻条件下运行的高端无线通信项目。

HMC1040LP3CETR参数

参数
最小工作频率 24GHz
最大工作供电电压 4V
最小工作供电电压 -
支持协议 -
最大工作频率 43.5GHz
3.1mm(Max)
3.1mm(Max)
950μm(Max)
通用封装 QFN
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

HMC1040LP3CETR厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

HMC1040LP3CETR数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 其它RF IC和模块​​​​​​ ANALOG DEVICES HMC1040LP3CETR HMC1040LP3CETR数据手册

HMC1040LP3CETR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 73.095 ¥ 617.6528
10+ $ 61.5708 ¥ 520.2733
25+ $ 57.1935 ¥ 483.2851
50+ $ 57.12 ¥ 482.664
100+ $ 54.201 ¥ 457.9985
250+ $ 54.033 ¥ 456.5789
500+ $ 49.2765 ¥ 416.3864
库存: 1323
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 617.65
