HMC1099PM5ETR

产品分类: 射频配件
厂牌: ANALOG DEVICES
产品描述:
供应商型号: HMC1099PM5ETR
供应商: 云汉优选
标准整包数: 1

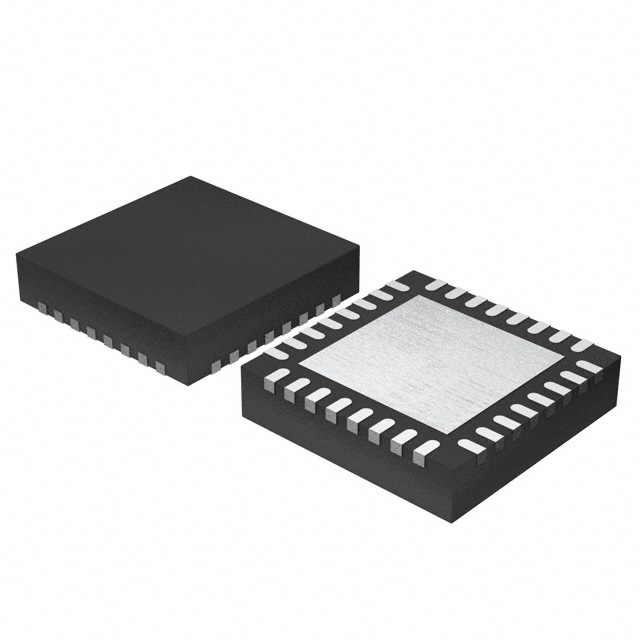

ANALOG DEVICES 射频配件 HMC1099PM5ETR

HMC1099PM5ETR概述


    产品简介


    HMC1099PM5E 高频宽带功率放大器
    HMC1099PM5E 是一款由氮化镓(GaN)制成的宽带功率放大器,属于微波射频领域的高性能产品。该放大器能够在从 0.01 GHz 到 1.1 GHz 的宽频带范围内输出高达 10 W(40 dBm)的功率,具有高增益和平坦度特性,广泛应用于无线基础设施、雷达、公共移动无线电和通用放大等领域。

    技术参数


    - 频率范围:0.01 GHz 至 1.1 GHz
    - 小信号增益:20 dB(典型值)
    - 增益平坦度:2 dB(典型值)
    - 输入回波损耗:12 dB(典型值)
    - 输出回波损耗:15 dB(典型值)
    - 输出功率:41.5 dBm(典型值),PIN = 27 dBm
    - 电源电压:28 V
    - 静态电流:100 mA(典型值)
    - 最大功率附加效率 (PAE):60%(典型值)
    - 输出三阶截获点 (OIP3):50 dBm(典型值)

    产品特点和优势


    HMC1099PM5E 具备多个显著的优势,使其成为高性能应用的理想选择:
    - 高增益和增益平坦度:能够确保信号传输的稳定性和可靠性。
    - 高功率附加效率:在高功率输出下依然保持较高的能源利用效率。
    - 内部预匹配:简化外部匹配电路设计,降低成本并提高系统集成度。
    - 紧凑封装:5 mm × 5 mm,32 引脚的 LFCSP 封装,适合小型化设计需求。
    - 宽频带性能:适用于各种频率范围内的射频应用。

    应用案例和使用建议


    HMC1099PM5E 的典型应用包括无线基础设施、雷达系统、公共移动无线电和通用放大等。根据技术手册中的数据图示,我们可以看到其在不同频率、温度和输入功率下的表现。为了优化性能,建议在实际应用中:
    - 确保供电电压在 24 V 至 30 V 之间,并调节门极偏置电压 (VGG) 以达到所需的静态电流 (IDDQ)。
    - 使用低损耗的外部匹配网络,确保输入和输出端的良好匹配,从而减少反射和能量损失。
    - 注意环境温度的影响,特别是在高温环境下要保证良好的散热设计,以维持最佳性能。

    兼容性和支持


    HMC1099PM5E 可与大多数标准射频组件配合使用,如 50 欧姆匹配网络。此外,制造商 Analog Devices 提供详尽的技术文档和支持服务,帮助用户快速掌握其应用方法和维护知识。

    常见问题与解决方案


    以下是一些常见的用户问题及解决方案:
    - Q:如何调整门极偏置电压 (VGG) 以实现所需的静态电流 (IDDQ)?
    - A:将 VGG 调节到 -5 V 到 0 V 之间,以实现静态电流为 100 mA,典型设置为 -2.9 V。
    - Q:如何改善输入和输出回波损耗?
    - A:通过精心设计外部匹配网络,特别是输入和输出端的阻抗匹配,可以显著提高系统的反射损耗性能。
    - Q:如何优化温度对放大器性能的影响?
    - A:采用有效的散热措施,如增加散热片或改进 PCB 设计,以降低工作温度,保持在最佳工作范围内。

    总结和推荐


    HMC1099PM5E 是一款高性能的宽带功率放大器,具备优秀的增益、效率和宽频带特性,适合于多种射频应用。尽管价格较高,但其卓越的性能和可靠性使其成为专业级射频设计的优选。对于需要高性能和可靠性的应用场合,强烈推荐使用 HMC1099PM5E。

HMC1099PM5ETR参数

参数
通用封装 QFN-32-EP
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

HMC1099PM5ETR厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

HMC1099PM5ETR数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 射频配件 ANALOG DEVICES HMC1099PM5ETR HMC1099PM5ETR数据手册

HMC1099PM5ETR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 562.5
30+ ¥ 540
50+ ¥ 522
库存: 263
起订量: 10 增量: 1
交货地:
最小起订量为:1
合计: ¥ 562.5
直接购买
加入购物车
