HMC617LP3E

产品分类: 其他射频器件
厂牌: ANALOG DEVICES
产品描述: 550MHz 5V 1.2GHz QFN 贴片安装 3.1mm*3.1mm*1mm
供应商型号: 09Y-HMC617LP3E
供应商: 国内现货
标准整包数: 1

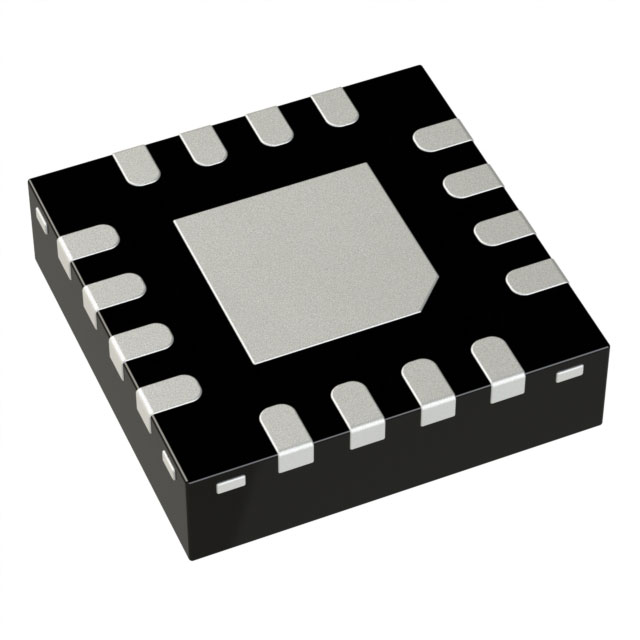

ANALOG DEVICES 其他射频器件 HMC617LP3E

HMC617LP3E概述

    GaAs SMT PHEMT Low Noise Amplifier HMC617LP3/E

    产品简介


    HMC617LP3/E是一款基于砷化镓(GaAs)工艺的表面贴装场效应晶体管(PHEMT)低噪声放大器,适用于频率范围在550到1200MHz之间的各种应用。这款放大器特别适合于蜂窝/3G、LTE/WiMAX/4G基站前端接收器的设计。它的主要特点在于卓越的低噪声表现、高增益以及出色的线性度,非常适合对信号纯净度要求极高的场合。

    技术参数


    以下是HMC617LP3/E的关键技术规格和性能参数:
    - 频率范围: 550 - 1200 MHz
    - 增益: 13 dB 至 16 dB(温度范围:-40°C至+85°C)
    - 噪声系数: 0.5 dB至0.85 dB(温度范围:-40°C至+85°C)
    - 输入回波损耗: 22 dB至28 dB
    - 输出回波损耗: 12 dB至15 dB
    - 输出压缩点功率(P1dB): 12.5 dBm至21 dBm
    - 饱和输出功率(Psat): 16.5 dBm至21 dBm
    - 输出三阶截点(IP3): 30 dBm至37 dBm
    - 单电源电压: +3V至+5V
    - 封装: 16引脚3x3mm QFN封装

    产品特点和优势


    1. 低噪声表现: 噪声系数仅为0.5 dB,确保了极高的信号纯度。
    2. 高增益: 提供13 dB至16 dB的增益范围,适用于需要强信号放大的场合。
    3. 优异的线性度: 输出三阶截点高达37 dBm,保证了放大过程中的信号完整性。
    4. 良好的温度稳定性: 增益和噪声系数随温度变化很小,适用于多种环境条件。
    5. 简单易用: 输入和输出匹配良好,仅需少量外部组件即可实现高效工作。
    6. 可调性: 设计者可以调整电源电流,以满足不同应用的线性需求。

    应用案例和使用建议


    应用案例
    - 蜂窝/3G和LTE/WiMAX/4G基站前端接收器: HMC617LP3/E在此类应用中表现出色,提供高增益和极低的噪声,确保信号接收的准确性。
    - 建筑基础设施: 在基站和基础设施中,这款放大器可以帮助提升信号覆盖和质量。
    - 无线接入点: 适用于需要高信号稳定性的无线接入点。
    使用建议
    - 正确选择电源电压: 要根据具体的应用场景选择合适的电源电压(+3V至+5V),并合理设置偏置电阻。
    - 电路设计考虑: 确保信号线具有50Ω的阻抗匹配,并通过适当的接地设计减少寄生效应。
    - 散热处理: 在设计应用电路板时,务必考虑热管理,确保适当的散热以防止过热。

    兼容性和支持


    HMC617LP3/E具有广泛的兼容性,可以与其他GaAs器件或系统无缝集成。制造商提供了详尽的技术文档和支持服务,帮助用户解决使用过程中遇到的各种问题。此外,还提供样品申请和购买途径,便于客户进行评估和测试。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 电源电流不稳定 | 检查电源电压是否稳定,适当调整偏置电阻。 |
    | 放大器输出功率不足 | 检查电源电压是否足够高,确认电路连接正确。 |
    | 放大器增益不理想 | 重新计算和设定偏置电阻,确保正确的偏置电压。 |

    总结和推荐


    总体来看,HMC617LP3/E是一款具备高性能、低噪声特性的砷化镓PHEMT低噪声放大器。它在多个应用场景中表现出色,尤其适用于需要高信号质量和稳定性的场景。如果您需要一款能够在宽频率范围内提供高增益和低噪声的放大器,HMC617LP3/E将是您的理想选择。建议在设计相关系统时优先考虑此产品。

HMC617LP3E参数

参数
最小工作频率 550MHz
最大工作供电电压 5V
最小工作供电电压 -
最大工作频率 1.2GHz
长*宽*高 3.1mm*3.1mm*1mm
通用封装 QFN
安装方式 贴片安装
零件状态 停产

HMC617LP3E厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

HMC617LP3E数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 其他射频器件 ANALOG DEVICES HMC617LP3E HMC617LP3E数据手册

HMC617LP3E封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ ¥ 18.7309
150+ ¥ 18.2703
200+ ¥ 17.6562
库存: 1400
起订量: 100 增量: 100
交货地:
最小起订量为:100
合计: ¥ 1873.09
