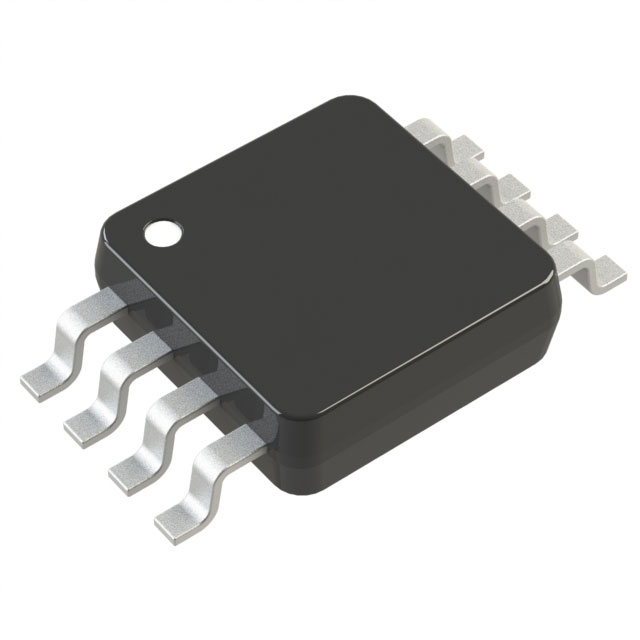

HMC469MS8GETR

产品分类: 其他射频器件
厂牌: ANALOG DEVICES
产品描述:
供应商型号: 1127-1407-6-ND
供应商: Digi-Key
标准整包数: 1
ANALOG DEVICES 其他射频器件 HMC469MS8GETR

HMC469MS8GETR概述

    HMC469MS8G / HMC469MS8GE SiGe HBT Dual Channel Gain Block MMIC Amplifier

    1. 产品简介


    HMC469MS8G 和 HMC469MS8GE 是一种采用硅锗(SiGe)异质结双极型晶体管(HBT)技术的双通道增益块微波单片集成电路(MMIC)表面贴装放大器,覆盖直流至5 GHz的频率范围。这些放大器设计用于多种RF/IF(射频/中频)应用,作为独立的可级联50欧姆射频/中频增益阶段、本地振荡器驱动器(LO)或功率放大器驱动器(PA),或者结合外部90°混合器以形成高线性度驱动放大器。

    2. 技术参数


    - 输入输出参数:
    - 增益:12.5 dB至15 dB
    - 输入回波损耗:12 dB至8 dB
    - 输出回波损耗:14 dB至6 dB
    - 反向隔离:18 dB
    - 输出1 dB压缩点(P1dB):11 dBm至8 dBm
    - 输出三阶交调截点(IP3):23 dBm至34 dBm
    - 噪声系数:4 dB(3.0至5.0 GHz范围内)
    - 电源要求:
    - 工作电压范围:+5 V至+12 V
    - 工作电流:75 mA
    - 温度特性:
    - 工作温度范围:-40°C 至 +85°C
    - 封装:
    - 尺寸:14.9 mm²
    - 封装形式:超小型8引脚MSOP

    3. 产品特点和优势


    HMC469MS8G / HMC469MS8GE 具有多项显著的优点:
    - 高频响应: 覆盖宽广的频率范围(DC至5 GHz)。
    - 高增益: 每个放大器提供15 dB的增益,适合各种高增益需求的应用。
    - 高线性度: 输出三阶交调截点(IP3)达到+34 dBm(850 MHz时),确保低失真性能。
    - 低功耗: 需要的电源电流仅为75 mA,有助于降低整体功耗。
    - 小尺寸: 仅14.9 mm²的紧凑封装,非常适合空间受限的设计。

    4. 应用案例和使用建议


    HMC469MS8G / HMC469MS8GE 在多种应用中表现出色:
    - 蜂窝通信/个人通信系统(PCS)/3G: 在手机和其他移动通信设备中提供稳定的信号增强。
    - 固定无线接入与WLAN: 确保宽带网络中的可靠传输。
    - 有线电视(CATV)、电缆调制解调器与DBS: 提供高质量视频和数据服务。
    - 微波无线电及测试设备: 实现长距离通信与精确测试。
    使用建议:
    - 为了获得最佳性能,应遵循推荐的组件值,如图所示。
    - 确保所有接地引脚和底座直接连接到地面平面,以实现良好的屏蔽效果。
    - 使用充足的过孔来连接顶层和底层接地平面,提高散热效率。

    5. 兼容性和支持


    - 兼容性: HMC469MS8G / HMC469MS8GE 设计时考虑了与现有设备和电路的兼容性,可方便地集成到现有的RF/IF系统中。
    - 支持和维护: Analog Devices 提供详尽的技术文档和支持服务,包括设计指南、应用笔记和技术支持热线,帮助用户解决设计和调试过程中遇到的问题。

    6. 常见问题与解决方案


    - 问题1:如何处理反向隔离度的问题?
    - 解决方法: 确保所有接地引脚和底座正确连接到地面平面,并使用充足的过孔连接顶层和底层接地平面。

    - 问题2:如何选择合适的电阻值?
    - 解决方法: 根据供电电压选择推荐的电阻值,例如,如果供电电压为8 V,则推荐电阻值为51 Ω。

    7. 总结和推荐


    HMC469MS8G / HMC469MS8GE 是一款高性能的SiGe HBT双通道增益块MMIC放大器,适用于广泛的RF/IF应用。其卓越的高频性能、高增益、高线性度和低功耗使其成为市场上同类产品的佼佼者。强烈推荐在需要稳定且高效的RF/IF信号增强的应用中使用此放大器。
