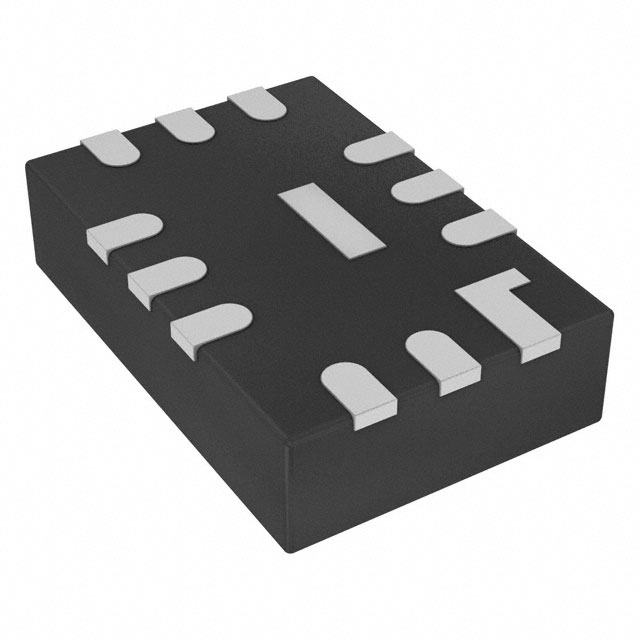

LTC5549IUDB#TRMPBF

产品分类: 射频配件
厂牌: ANALOG DEVICES
产品描述: Up/Down Conv Mixer 3.3V 14GHz 12-Pin QFN EP T/R
供应商型号: 4030498RL
供应商: element14
标准整包数: 1
ANALOG DEVICES 射频配件 LTC5549IUDB#TRMPBF

LTC5549IUDB#TRMPBF概述


    产品简介


    LTC5549是一款通用的双平衡混频器,适用于上下变频。该芯片在射频(RF)端口设计用于2GHz到14GHz的频率范围,在中频(IF)端口则优化于500MHz至6GHz。内部集成的本地振荡器(LO)缓冲放大器支持1GHz至12GHz的LO频率,仅需0dBm的LO功率。LTC5549具备高输入三阶截获点(IIP3)和低功耗特性。
    该芯片可用于多种应用场景,包括微波收发机、无线回程、点对点微波通信、相控阵天线以及雷达系统等。它还适用于测试设备和卫星调制解调器等领域。

    技术参数


    - 供电要求:电源电压3.0V至3.6V,典型电流115mA,最大155mA;禁用时电流小于100μA。
    - 绝对最大额定值:供电电压4V,启用输入电压(EN)在-0.3V到VCC+0.3V之间,X2输入电压在-0.3V到VCC+0.3V之间,LO输入功率为+10dBm。
    - 工作温度范围:-40°C至105°C。
    - 转换损耗与IIP3:(低边LO,IF=1890MHz)
    - 上变频:转换损耗8.0dB(5.8GHz),输入压缩点14.3dBm(5.8GHz)
    - 下变频:IIP3 +28.2dBm(5.8GHz),+22.8dBm(12GHz)

    产品特点和优势


    LTC5549的最大优势在于其高度集成性,通过将LO倍频器集成到芯片内部,使得用户能够使用更低的LO输入频率来实现所需的频率变换。此外,其超低的LO-RF泄漏性能(<–30dBm)确保了信号纯净度,而其宽广的工作频率范围使其适用于多种高频应用场合。

    应用案例和使用建议


    LTC5549广泛应用于无线通信领域,特别是在需要高性能和低功耗的微波收发系统中。例如,在卫星通信系统的调制解调器中,LTC5549可作为关键部件用于信号的上变频和下变频处理。
    对于实际应用,建议在设计过程中特别关注散热管理,因为LTC5549具有较高的功耗需求。另外,由于其高度集成特性,正确的PCB布局和接地设计对于保证其性能至关重要。

    兼容性和支持


    LTC5549与同系列的其他产品如LTC6946和LTC6948合成器兼容,便于实现系统的整体解决方案。Linear Tech提供详细的技术文档和支持,帮助用户快速上手并解决问题。

    常见问题与解决方案


    - Q: 如何正确设置LO频率以实现最佳性能?
    - A: 在选择LO频率时,尽量避免接近RF频率或其倍频,以减少杂散干扰。可通过调节外部合成器的输出频率或使用内置倍频器来调整LO频率。

    - Q: 在什么情况下会出现LO-RF泄露?
    - A: 高温环境下或当LO输入功率超过规定范围时,可能会出现LO-RF泄露增加的情况。保持适当的环境温度和控制输入功率可以有效缓解这一问题。

    总结和推荐


    LTC5549凭借其高效能、宽工作范围和低功耗等特点,在微波通信领域展现出了强大的竞争力。尤其适合用于需要高精度频率变换的应用场景。总体而言,LTC5549是一款值得推荐的优质产品,非常适合需要高性能混频器的设计者和工程师选用。

LTC5549IUDB#TRMPBF参数

参数
长*宽*高 3mm*2mm*750μm
通用封装 QFN-12
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
