首页  >  产品百科  >  HMC723LC3C

HMC723LC3C

产品分类: 其他射频器件
厂牌: ANALOG DEVICES
产品描述: 0MHz 3V 13GHz 3.6V QFN-EP-16 贴片安装 2.9mm*2.9mm*800μm
供应商型号: CY-HMC723LC3C
供应商: Avnet
标准整包数: 1

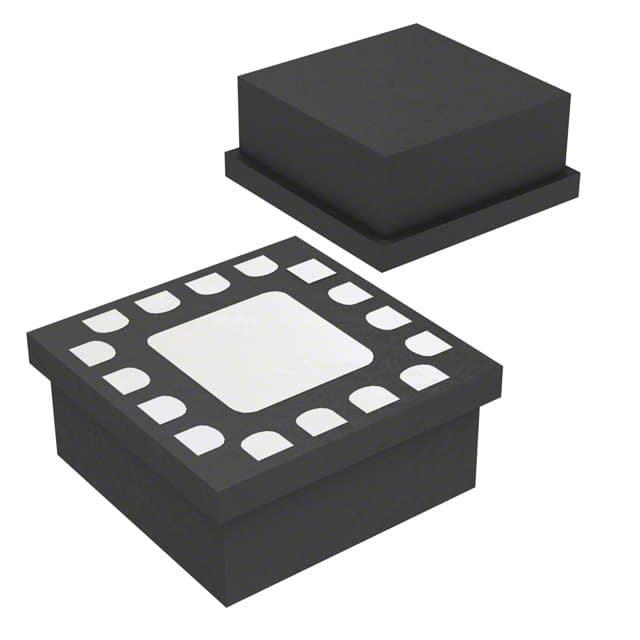

ANALOG DEVICES 其他射频器件 HMC723LC3C

HMC723LC3C概述


    产品简介


    HMC723LC3C高速逻辑D型触发器是一款专为高速数据传输设计的高性能D型触发器。它支持高达13 Gbps的数据传输速率和高达13 GHz的时钟频率。这款触发器内置输出电平控制引脚(VR),可以用于补偿信号损失或优化信号电平。HMC723LC3C可应用于射频测试设备(RF ATE)、宽带测试与测量系统、13 Gbps以下的串行数据传输和高达13 GHz的数字逻辑系统等领域。

    技术参数


    - 支持的数据传输速率: 高达13 Gbps
    - 最大时钟频率: 高达13 GHz
    - 输入高电压: -0.5 V至0.5 V
    - 输入低电压: -1.0 V至0.0 V
    - 输出单端幅度: 峰峰值550 mV
    - 差分输出幅度: 峰峰值1100 mV
    - 输出低电压: -570 mV
    - 输出上升/下降时间: 差分,20%-80%,19 ps/17 ps
    - 随机抖动: 0.2 ps rms
    - 确定性抖动: 2 ps,峰峰值(PRBS输入)
    - 传播延迟: 105 ps
    - 电源电压: 单电源,-3.3 V
    - 封装: 陶瓷RoHS合规3x3 mm SMT封装
    - 供电电流: 80 mA

    产品特点和优势


    - 高速传输: 支持高达13 Gbps的数据传输速率,适用于高速通信系统。
    - 输出电平控制: 内置输出电平控制引脚(VR),可通过外部电阻调节输出电平,以适应不同的信号需求。
    - 低功耗: 在正常操作条件下,典型功耗仅为260 mW,适合电池供电的应用。
    - 宽工作温度范围: 可在-40°C到+85°C的温度范围内稳定运行,适应多种环境条件。
    - 小型化封装: 采用3x3 mm的小尺寸封装,适合空间受限的设计。

    应用案例和使用建议


    应用案例:
    HMC723LC3C广泛应用于射频测试设备、宽带测试与测量系统、高速数据传输系统等领域。例如,在射频ATE(自动测试设备)中,HMC723LC3C能够提供快速而准确的信号传输,确保系统的测试精度和效率。
    使用建议:
    - 为了确保最佳性能,HMC723LC3C的输入信号应通过50 Ω电阻接地,同时可选择AC或DC耦合。
    - 输出可以通过直接连接到50 Ω电阻接地系统,或者使用直流阻隔电容连接到非接地系统。
    - 设计电路板时应使用RF电路设计技术,确保信号线具有50 Ω的阻抗,且接地引脚直接连接到地平面。

    兼容性和支持


    HMC723LC3C与大多数现代电子系统和设备兼容,特别是那些需要高速数据传输的应用。此外,Hittite Microwave Corporation提供了详尽的应用支持服务,包括电话和技术支持邮箱(apps@hittite.com),以帮助客户解决使用过程中遇到的各种问题。

    常见问题与解决方案


    问题1: 如何调节输出电平?
    解决方案: 通过调节VR引脚的电压或外部电阻,根据“输出差分电压与VR关系图”进行调整。
    问题2: HMC723LC3C如何连接到测试设备?
    解决方案: HMC723LC3C需要通过50 Ω电阻接地,并通过50 Ω差分阻抗线路与测试设备连接。如果测试设备是50 Ω非接地系统,则可以使用直流阻隔电容连接。

    总结和推荐


    综合评估:
    HMC723LC3C作为一款高速逻辑D型触发器,具备卓越的性能和广泛应用。其出色的高速传输能力、灵活的输出电平控制功能和紧凑的封装使其成为多种高速数据传输应用的理想选择。
    推荐:
    对于需要高速、低抖动、高可靠性的电子系统来说,HMC723LC3C是一个值得推荐的产品。无论是研发实验室还是工业生产线,这款触发器都能为您的项目带来显著的优势。如果您正在寻找高性能的高速逻辑元件,HMC723LC3C将是您的理想选择。

HMC723LC3C参数

参数
最大工作频率 13GHz
最小工作频率 0MHz
最大工作供电电压 3V
最小工作供电电压 3.6V
长*宽*高 2.9mm*2.9mm*800μm
通用封装 QFN-EP-16
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 散装

HMC723LC3C厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

HMC723LC3C数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 其他射频器件 ANALOG DEVICES HMC723LC3C HMC723LC3C数据手册

HMC723LC3C封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 141.0499 ¥ 1056.8442
库存: 191
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 1056.84
直接购买
加入购物车
