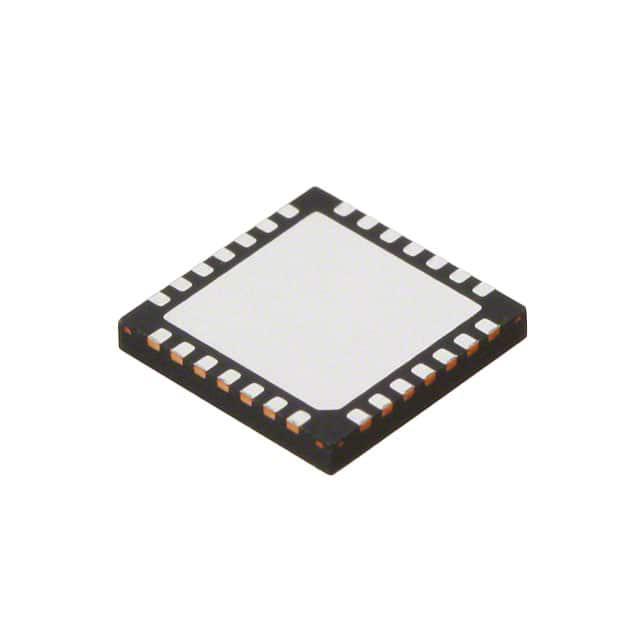

HMC648ALP6ETR

产品分类: 其他射频器件
厂牌: ANALOG DEVICES
产品描述: 2.9GHz,3.9GHz 3.9GHz QFN 贴片安装
供应商型号: Y-HMC648ALP6ETR
供应商: 期货订购
标准整包数: 645
ANALOG DEVICES 其他射频器件 HMC648ALP6ETR

HMC648ALP6ETR概述

    GaAs MMIC 6-Bit Digital Phase Shifter, 2.9 - 3.9 GHz

    1. 产品简介


    HMC648ALP6E 是一款由Analog Devices生产的GaAs MMIC 6位数字相移器,频率范围为2.9至3.9 GHz。此产品主要用于提供精确的相位控制,适用于电子战接收系统、气象雷达、军事雷达、卫星通信及波束形成模块等多种应用。该产品采用紧凑的6x6 mm塑料无引线表面贴装封装,内部匹配至50欧姆,无需外部组件。

    2. 技术参数


    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 频率范围 | 2.9 3.9 | GHz |
    | 插入损耗 | 5 | 8 | dB |
    | 输入回波损耗 | 16 dB |
    | 输出回波损耗 | 17 dB |
    | 相位误差 | ±5 | +10 | -15 | deg |
    | 均方根相位误差 | 1.2 deg |
    | 幅度稳定时间 | 175 ns |
    | 相位稳定时间 | 125 ns |
    | 插入损耗变化 | ±0.5 dB |
    | 输入1 dB压缩点 | 31 dB |
    | 输入三阶交调点 | 45 dB |
    | 控制电压电流 | 35 | 250 | mA |
    | 偏置控制电流 | 5 | 15 | mA |

    3. 产品特点和优势


    - 高精度相位控制:最小相位误差仅为1.2度,适用于需要高精度相位控制的应用。
    - 极低插入损耗变化:插入损耗变化仅±0.5 dB,确保信号传输的稳定性。
    - 宽温度范围:工作温度范围从-40°C到+85°C,适应各种环境需求。
    - 紧凑设计:6x6 mm塑料无引线表面贴装封装,占用空间小,便于集成。
    - 易用性:通过0/+5V的正逻辑控制,简化系统设计。

    4. 应用案例和使用建议


    应用案例:
    - 电子战接收系统:在复杂的电磁环境中提供精确的信号处理。
    - 天气与军事雷达:在恶劣环境下仍能保持稳定性能。
    - 卫星通信:确保长距离传输的可靠性。
    - 波束形成模块:提高通信系统的灵活性和效率。
    使用建议:
    - 在设计射频电路时,确保信号线具有50欧姆的阻抗,并将封装的地线直接连接到接地平面。
    - 使用足够的过孔连接顶层和底层的接地平面,以提高散热效果。
    - 为了达到最佳性能,可以考虑使用专用的评估板进行测试和调试。

    5. 兼容性和支持


    - 兼容性:HMC648ALP6E 支持与多种天线和其他射频组件的集成,适用于各种射频系统。
    - 技术支持:Analog Devices 提供详尽的技术文档和专业的客户支持服务,帮助用户解决在应用过程中遇到的问题。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 相位误差超出范围 | 检查控制电压输入,确保其在规定的范围内。 |
    | 插入损耗异常 | 确认信号线是否正确接地,检查焊点质量。 |
    | 稳定时间不符合预期 | 调整电路布局,增加过孔以改善散热。 |
    | 温度影响较大 | 考虑使用散热器或热管以降低器件温度。 |

    7. 总结和推荐


    总结:
    HMC648ALP6E 是一款高性能的6位数字相移器,具有出色的相位控制精度和稳定的插入损耗,适用于多种复杂应用场景。该产品设计精良,具备优秀的环境适应能力和易用性,适合广泛应用于电子战、雷达、卫星通信等领域。
    推荐:
    鉴于其卓越的性能表现和广泛的适用性,我们强烈推荐HMC648ALP6E作为专业射频系统的理想选择。无论是初学者还是经验丰富的工程师,这款产品都能满足您的需求并提升项目整体性能。

HMC648ALP6ETR参数

参数
最大工作频率 3.9GHz
最小工作频率 2.9GHz,3.9GHz
最大工作供电电压 -
最小工作供电电压 -
6.1mm(Max)
6.1mm(Max)
950μm(Max)
通用封装 QFN
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

HMC648ALP6ETR厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

HMC648ALP6ETR数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 其他射频器件 ANALOG DEVICES HMC648ALP6ETR HMC648ALP6ETR数据手册

HMC648ALP6ETR封装设计

查看详情并下载
Symbol
Footprint
3D Model
