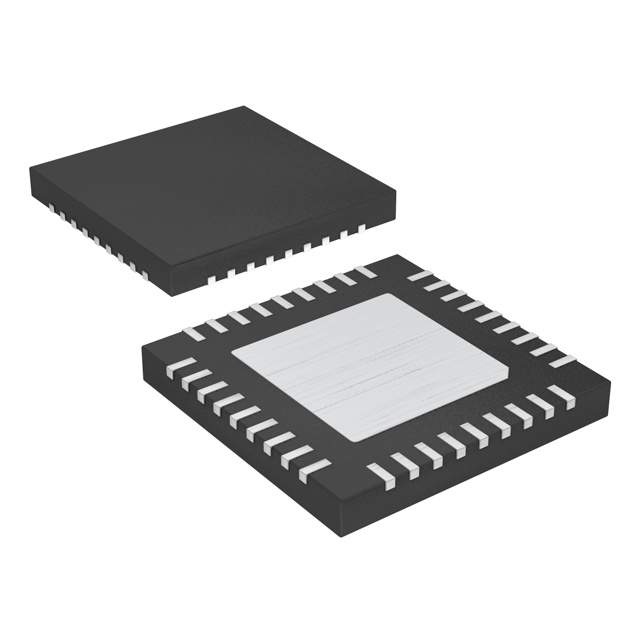

MAX2022ETX+

厂牌: ANALOG DEVICES
产品描述: 1.5GHz,3GHz 3GHz 36TQFN 贴片安装
供应商型号: MAX2022ETX+-ND
供应商: 海外现货
标准整包数: 1
ANALOG DEVICES 其它RF IC和模块​​​​​​ MAX2022ETX+

MAX2022ETX+概述

    MAX2022 高动态范围直接上下变频器:1500MHz 至 3000MHz 正交调制器/解调器

    1. 产品简介


    MAX2022 是一款高性能的正交调制器/解调器,设计用于单载波和多载波通信系统中的直接上变频和下变频操作。它广泛应用于多种无线通信标准,如UMTS/WCDMA、LTE/TD-LTE、cdma2000® 和 DCS/PCS 等基站。MAX2022 的关键特性包括低噪声、高线性度、紧凑封装及集成度高等,使其成为下一代无线通信系统中的理想选择。

    2. 技术参数


    - 频率范围: 射频(RF)频率范围为1500MHz至3000MHz;本地振荡器(LO)频率范围同样为1500MHz至3000MHz。
    - 电源电压: 单电源供电,电压范围为4.75V到5.25V。
    - 电流消耗: 总供电电流为292mA至342mA。
    - 功率消耗: 最大连续功率消耗为7.6W。
    - 温度范围: 操作温度范围为-40°C至+85°C,存储温度范围为-65°C至+150°C。
    - 射频输入功率: 支持最高+20dBm的射频输入功率。
    - 基带输入功率: 基带输入功率同样支持最高+20dBm。

    3. 产品特点和优势


    - 高动态范围: MAX2022 在2140MHz下的典型输出IP3为23.3dBm,输出IP2为51.5dBm。
    - 优异的线性度和噪声性能: 输出噪声密度低至-173.2dBm/Hz,使得不需要额外的RF输出滤波器。
    - 集成度高: 内置两个匹配的无源混频器、三个LO混合放大驱动器和一个LO正交分频器。
    - 灵活的功耗控制: 外部电流设置电阻允许用户在降低功耗/性能模式下运行设备。
    - 小尺寸封装: 36引脚6x6mm TQFN封装提供了高隔离度。

    4. 应用案例和使用建议


    MAX2022 广泛应用于多种基站和通信系统中,例如:
    - 单/多载波UMTS/WCDMA和LTE/TD-LTE基站
    - 单/多载波cdmaOne™和cdma2000基站
    - 单/多载波DCS 1800/PCS 1900 EDGE基站
    - PHS/PAS基站
    在实际应用中,需要特别注意保持输入信号的稳定性和匹配性,以确保最佳性能。此外,在高温环境中使用时应关注散热问题,以避免过热影响设备性能。

    5. 兼容性和支持


    MAX2022 设计时考虑了与其他电子元件和设备的兼容性。通过外部电阻可以灵活调整功耗,从而在不同的应用场景中提供稳定的性能表现。厂商还提供了详细的技术文档和支持服务,帮助用户更好地理解和使用这款设备。

    6. 常见问题与解决方案


    - 问题1: 设备在高温环境下工作时过热。
    - 解决办法: 使用散热片或其他散热措施以降低设备工作温度。
    - 问题2: 输出信号质量不佳。
    - 解决办法: 检查输入信号质量和连接情况,必要时更换滤波器或增益调节器。
    - 问题3: 无法达到预期的动态范围。
    - 解决办法: 调整外部电阻以优化功耗和性能,确保所有连接均符合要求。

    7. 总结和推荐


    综上所述,MAX2022 是一款高性能、高可靠性的正交调制器/解调器,适用于多种通信标准的基站和其他无线通信设备。其独特的高动态范围、优良的线性度和低噪声性能使其在市场上具有很高的竞争力。对于需要高性能、多功能正交调制器/解调器的应用,强烈推荐使用MAX2022。

MAX2022ETX+参数

参数
最大工作供电电压 -
最小工作供电电压 -
支持协议 -
最大工作频率 3GHz
最小工作频率 1.5GHz,3GHz
通用封装 36TQFN
安装方式 贴片安装
零件状态 在售
包装方式 管装

MAX2022ETX+厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。
