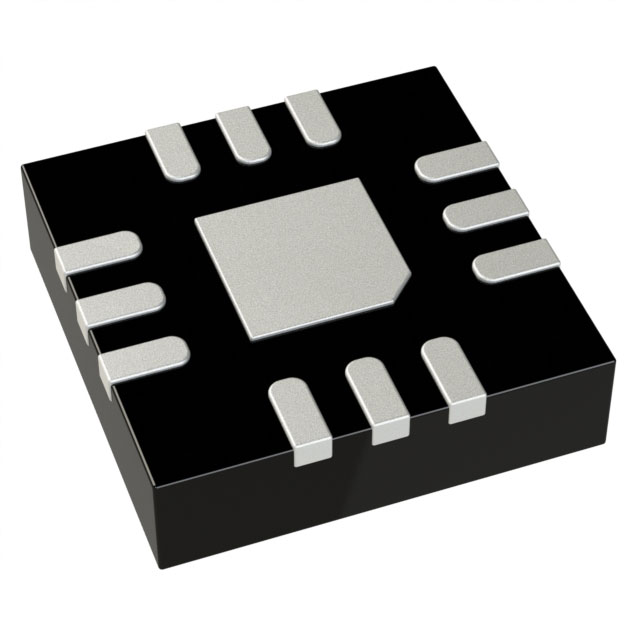

HMC573LC3BTR

厂牌: ANALOG DEVICES
产品描述: 4.5V 8GHz,22GHz 5.5V 22GHz QFN-EP-16 贴片安装 3mm(长度)*3mm(宽度)
供应商型号: HMC573LC3BTR
供应商: 国内现货
标准整包数: 1
ANALOG DEVICES 其它RF IC和模块​​​​​​ HMC573LC3BTR

HMC573LC3BTR概述

    HMC573LC3B SMT GaAs MMIC x2 Active Frequency Multiplier

    产品简介


    HMC573LC3B是一款采用GaAs PHEMT技术制造的表面贴装(SMT)频率倍增器。这款高集成度的微波集成电路(MMIC)主要用于将输入信号的频率翻倍。该产品适用于时钟生成、点对点和VSAT无线电通信、测试仪器以及军事和太空应用等多个领域。

    技术参数


    - 输入频率范围: 4至11 GHz
    - 输出频率范围: 8至22 GHz
    - 输出功率: +12 dBm(典型值)
    - Fo隔离度: >20 dBc @ Fout=16 GHz
    - 3Fo隔离度: >25 dBc @ Fout=16 GHz
    - 4Fo隔离度: >15 dBc @ Fout=16 GHz
    - 输入回波损耗: >10 dB
    - 输出回波损耗: >10 dB
    - 单边带相位噪声 (100 kHz偏移): -134 dBc/Hz
    - 电源电压: +5V @ 92 mA
    - 工作温度范围: -40°C 至 +85°C

    产品特点和优势


    1. 高输出功率: 在+5 dBm驱动下,可以提供+12 dBm的输出功率。
    2. 低输入功率驱动: 驱动所需的输入功率仅为0至+6 dBm。
    3. 优异的隔离度: 在输出频率为16 GHz时,Fo和3Fo的隔离度分别为>20 dBc和>25 dBc。
    4. 优良的相位噪声性能: 单边带相位噪声低至-134 dBc/Hz(100 kHz偏移),有助于保持良好的系统噪声性能。
    5. RoHS合规: 采用无铅环保设计,满足RoHS标准。
    6. 易于制造: 3x3 mm SMT封装,无需引线键合,可直接用于表面贴装工艺。

    应用案例和使用建议


    HMC573LC3B广泛应用于多个领域,包括时钟生成、无线通信和测试仪器。例如,在时钟生成应用中,它可以用于生成SONET OC-192和SDH STM-64标准的时钟信号。对于点对点和VSAT无线电通信,该产品可以通过减少零件数量来简化LO倍频链的设计。此外,在测试仪器中,该产品能够提供稳定且准确的频率信号。
    使用建议:
    - 在实际应用中,确保输入和输出信号正确匹配阻抗,避免反射损耗。
    - 调整门极电压(Vgg)以达到最佳的工作电流(Idd)。
    - 在设计电路板时,注意接地设计,确保良好的散热性能。

    兼容性和支持


    HMC573LC3B与大多数常见的表面贴装技术兼容。制造商提供了详细的技术支持文档和应用笔记,帮助用户进行正确的安装和调试。对于更深入的应用支持,可以联系制造商获取进一步的帮助。

    常见问题与解决方案


    - Q: 如何调整门极电压(Vgg)以获得最佳性能?
    - A: 参考手册中的“MMIC放大器偏置程序”应用笔记,根据实际需求调整Vgg。

    - Q: 如何处理过高的温度问题?
    - A: 确保电路板设计中采用足够的散热措施,如使用热通孔连接顶层和底层地平面。

    总结和推荐


    HMC573LC3B是一款高性能、高可靠性的表面贴装频率倍增器,具有出色的输出功率、低相位噪声和良好的隔离度。它在多个应用领域表现出色,尤其适合时钟生成和无线通信应用。由于其优秀的性能和广泛的兼容性,强烈推荐在相关项目中使用此产品。

HMC573LC3BTR参数

参数
最小工作频率 8GHz,22GHz
最大工作供电电压 5.5V
最小工作供电电压 4.5V
支持协议 -
最大工作频率 22GHz
长*宽*高 3mm(长度)*3mm(宽度)
通用封装 QFN-EP-16
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
