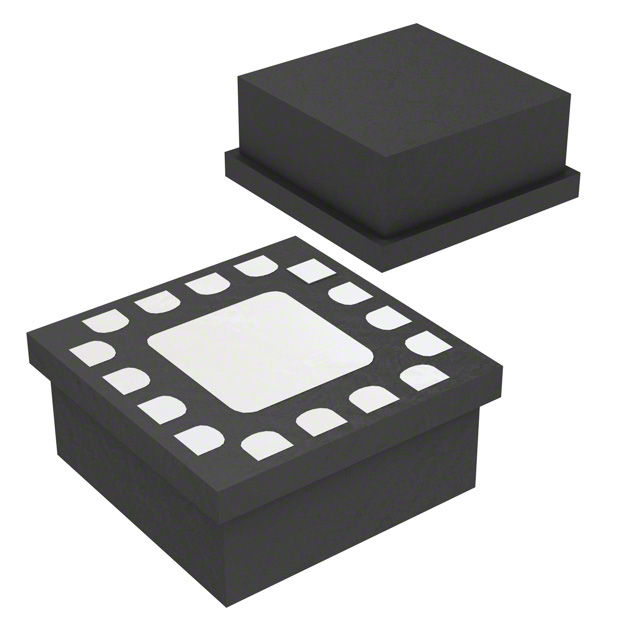

HMC747LC3CTR-R5

产品分类: 其他射频器件
厂牌: ANALOG DEVICES
产品描述: 0MHz 3.6V 14GHz 3V QFN-16 贴片安装 2.9mm*2.9mm*800μm
供应商型号:
供应商:
标准整包数: 0
ANALOG DEVICES 其他射频器件 HMC747LC3CTR-R5

HMC747LC3CTR-R5概述

    HMC747LC3C:高速逻辑数据翻转器

    产品简介


    HMC747LC3C 是一款由Analog Devices公司设计制造的D型触发器,支持高达14 Gbps的数据传输率及最高达14 GHz的时钟频率。它采用CMOS工艺制造,特别适用于高速数字信号处理领域,如射频自动测试设备(RF ATE)、宽带测试与测量、串行数据传输系统以及最高达14 GHz的数字逻辑系统等。HMC747LC3C 具备快速上升和下降时间(分别为22 ps 和 20 ps),同时拥有低功耗特性(264 mW典型值)。

    技术参数


    - 支持的最大数据传输率:14 Gbps
    - 最大时钟速率:14 GHz
    - 输入电压范围:Vcc - 1.5V 至 Vcc + 0.5V
    - 输出单端峰峰值幅度:550 mVpp
    - 差分峰峰值幅度:1100 mVpp
    - 输出低电平电压:2.74 V
    - 上升/下降时间(差分,20%-80%):22 ps/20 ps
    - 输出高电平电压:3.29 V
    - 命令电源电压范围:2.9 V 至 3.6 V
    - 温度范围:工作温度为-40°C 至 +85°C;存储温度为-65°C 至 +150°C

    产品特点和优势


    - 高速数据传输能力,使其非常适合应用于需要高速率传输的应用场合。
    - 具备正负边沿触发功能,使得用户可以根据具体需求灵活配置。
    - 程序化输出电压控制功能,有助于用户根据特定应用优化信号电平。
    - 低功耗和快响应时间,有助于提高系统整体效率和响应速度。
    - 紧凑封装(3x3mm SMT 封装),适合紧凑空间布局。

    应用案例和使用建议


    该器件可用于高性能测试和测量系统、高速串行数据通信系统和各种需要高速信号处理的电子设备。对于需要使用到HMC747LC3C 的设计,用户应该关注以下几个方面:
    - 为了实现最佳的信号完整性,确保信号路径上的阻抗匹配。
    - 使用恰当的去耦电容和旁路电容来减小电源噪声的影响。
    - 确保所有接地线正确连接以避免不必要的电磁干扰(EMI)。
    - 对于输出信号进行适当的阻抗匹配以减少反射损耗。

    兼容性和支持


    HMC747LC3C 是一种SMT器件,符合ROHS标准,可轻松集成到现有设计中。Analog Devices 提供详尽的技术支持文档,包括评估板材料清单和应用电路图,帮助用户更快地开发产品。如有任何技术疑问或需要进一步的帮助,可以通过电话或电子邮件联系Analog Devices的应用工程师。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 无法正常工作 | 确认所有电源和地线都已正确连接,并检查是否有足够的旁路电容。 |
    | 数据传输错误 | 检查信号路径的阻抗匹配情况,确认是否有正确的输入信号格式和时序。 |
    | 设备过热 | 确保按照推荐的设计指导和散热要求安装设备,避免过载工作。 |
    | 输出信号不稳定 | 确认输出电平设置是否正确,调整VR引脚的电压以优化信号电平。 |

    总结和推荐


    总体而言,HMC747LC3C 以其卓越的性能指标、多样的功能特性和广泛的应用潜力,在高速逻辑电路设计领域具有显著的竞争优势。无论是作为专业测试设备还是高端数据传输系统的组成部分,它都是理想的选择。强烈推荐在设计需要极高数据传输速率和低延迟的应用时考虑使用这款D型触发器。

HMC747LC3CTR-R5参数

参数
最大工作供电电压 3.6V
最小工作供电电压 3V
最大工作频率 14GHz
最小工作频率 0MHz
长*宽*高 2.9mm*2.9mm*800μm
通用封装 QFN-16
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

HMC747LC3CTR-R5厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。
