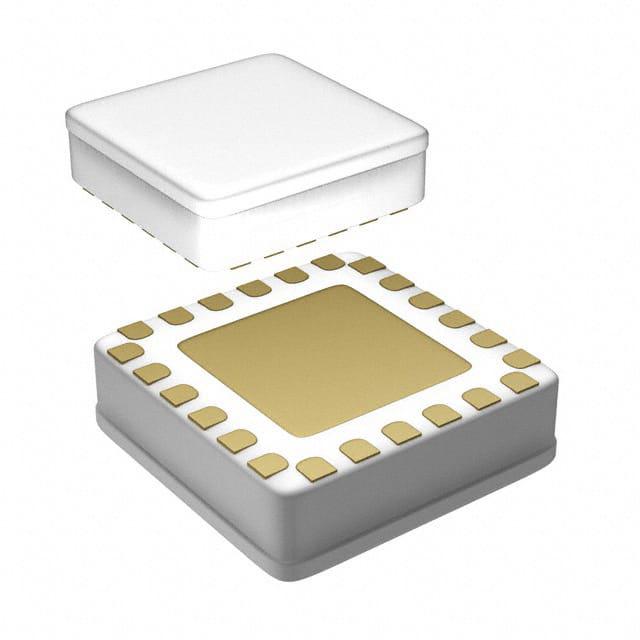

HMC543ALC4BTR

产品分类: RF检测器
厂牌: ANALOG DEVICES
产品描述: Radar 8GHz,12GHz 12GHz QFN-24 贴片安装
供应商型号: CY-HMC543ALC4BTR
供应商: Avnet
标准整包数: 1
ANALOG DEVICES RF检测器 HMC543ALC4BTR

HMC543ALC4BTR概述


    产品简介


    HMC543ALC4B 是一款由Analog Devices公司生产的4位数字相移器(Phase Shifter),频率范围为8至12 GHz,适用于多种高性能应用场合。这款相移器提供从0到360度的相位覆盖,并且具备非常低的均方根相位误差(RMS Phase Error)和插入损耗变化(Insertion Loss Variation),能够在广泛的频率范围内提供高度精确的相位调整。HMC543ALC4B广泛应用于电子对抗(EW)接收器、气象雷达和军事雷达系统、卫星通信系统以及波束形成模块等领域。

    技术参数


    - 频率范围:8至12 GHz
    - 插入损耗(典型值):6.5 dB
    - 输入回波损耗(典型值):10 dB
    - 输出回波损耗(典型值):10 dB
    - 相位误差(典型值):4度
    - 增益变化:±0.8 dB(8.0至11.0 GHz)
    - 最大输入功率:24.5 dBm(8.0至12.0 GHz)
    - 控制电压电流:0.4 μA(8.0至12.0 GHz)

    产品特点和优势


    HMC543ALC4B 具备如下独特优势:
    - 高精度:相位覆盖范围广,最大相位误差仅为4度,确保了高精度相位调整。
    - 低插入损耗:典型插入损耗仅为6.5 dB,能够有效减少信号衰减。
    - 稳定性好:在不同温度下,其插入损耗和相位误差变化较小,保证了稳定的工作表现。
    - 紧凑设计:采用4x4 mm的紧凑封装,便于集成和安装。

    应用案例和使用建议


    应用案例
    1. 雷达系统:HMC543ALC4B 可用于天气雷达和军事雷达系统中,以实现精确的相位调整。
    2. 卫星通信:通过精确控制信号相位,提高卫星通信系统的性能。
    3. 波束形成模块:在相控阵天线系统中,用于实现精确的相位调整,以优化信号方向性。
    使用建议
    - 在高频应用中,需要特别注意信号线的阻抗匹配,确保信号传输的有效性。
    - 考虑到插入损耗,建议在设计时增加必要的放大器来补偿损耗,从而保持整体系统的增益。
    - 为了获得最佳性能,应确保相移器的接地良好,避免外部干扰影响其性能。

    兼容性和支持


    - 兼容性:HMC543ALC4B 可与多种RF电路设计兼容,但需注意信号线的阻抗匹配和接地设计。
    - 支持:Analog Devices 提供全面的技术支持,包括电话咨询(1-800-ANALOG-D)和在线订单服务(www.analog.com)。

    常见问题与解决方案


    1. 问题:相位误差过大
    - 解决办法:检查输入控制电压是否符合要求,重新校准相移器。

    2. 问题:插入损耗过高
    - 解决办法:检查连接是否良好,确保所有接地端正确连接,并考虑在设计中加入适当的放大器。

    3. 问题:信号失真严重
    - 解决办法:检查输入信号的频率和功率是否符合要求,必要时进行滤波处理。

    总结和推荐


    HMC543ALC4B是一款高性能的4位数字相移器,适用于各种高频应用场合。其显著的优势在于高精度、低插入损耗和稳定的性能。该产品在雷达系统、卫星通信及波束形成模块中表现出色,但在使用过程中需要注意信号线的阻抗匹配和接地设计,以确保最佳性能。总体来说,我们强烈推荐HMC543ALC4B用于需要高精度相位调整的应用场合。

HMC543ALC4BTR参数

参数
最小工作频率 8GHz,12GHz
输入范围 -
最大工作频率 12GHz
最大工作供电电压 -
动态范围 -
典型供电电流 -
可编程性 -
最小工作供电电压 -
射频类型 Radar
典型工作供电电压 -
精度 -
通用封装 QFN-24
安装方式 贴片安装
零件状态 最后售卖
包装方式 散装,卷带包装
