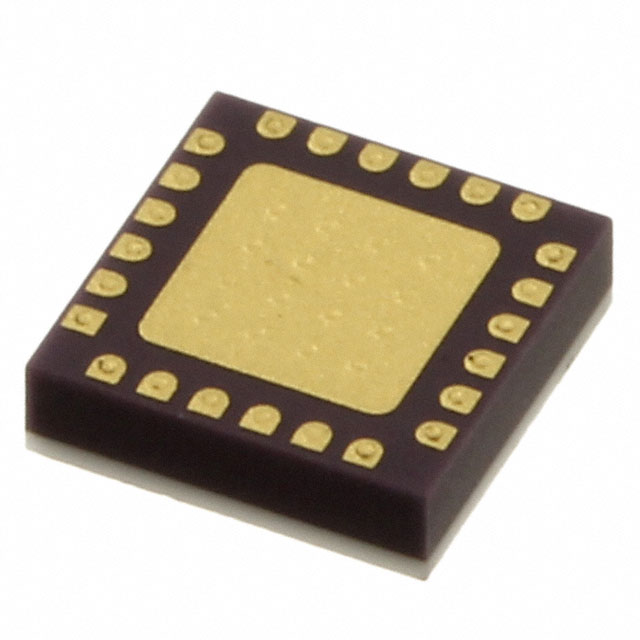

HMC498LC4TR

厂牌: ANALOG DEVICES
产品描述: 17GHz,24GHz 5.5V 24GHz QFN-EP-24 贴片安装 4mm(长度)*4mm(宽度)
供应商型号: 1127-3641-1-ND
供应商: Digi-Key
标准整包数: 1
ANALOG DEVICES 其它RF IC和模块​​​​​​ HMC498LC4TR

HMC498LC4TR概述

    HMC498LC4 GaAs PHEMT 中功率放大器

    产品简介


    HMC498LC4 是一款由Analog Devices公司设计的高动态范围的GaAs PHEMT(Pseudomorphic High-Electron Mobility Transistor)中功率放大器,适用于从17 GHz到24 GHz的频率范围。这款放大器具备低噪声系数、高增益和高饱和输出功率等特性,非常适合应用于微波和毫米波领域的各种无线通信系统,如点对点无线电、点对多点无线电及甚小孔径终端(VSAT),测试设备及传感器,以及军用设备等。

    技术参数


    - 频率范围:17 - 24 GHz
    - 增益:22 dB
    - 饱和输出功率:+26 dBm @ 23% PAE
    - 输出IP3:+36 dBm
    - 输入/输出阻抗匹配:50 Ohms
    - 噪声系数:4 dB
    - 供电电压:+5V
    - 供电电流:250 mA
    - 封装:4x4 mm SMT Pb-Free 无铅封装

    产品特点和优势


    HMC498LC4的主要特点包括:
    - 高增益:在全频段内提供高达22 dB的增益。
    - 低噪声系数:典型值为4 dB,使其能够作为低噪声前端放大器。
    - 高线性度:输出IP3高达+36 dBm,确保信号不失真。
    - 高饱和功率:提供高达+26 dBm的饱和输出功率,确保大功率传输。
    - 铅-free无铅封装,符合RoHS标准。

    应用案例和使用建议


    HMC498LC4广泛应用于各类无线通信系统中,例如:
    - 点对点无线电:由于其宽频带特性,可以用于超长距离的无线通信。
    - 点对多点无线电及VSAT:可支持多天线系统的分布式部署。
    - 测试设备及传感器:提供精确的信号放大和处理能力。
    在使用过程中,需要注意以下几点:
    - 确保所有电源引脚都接有适当的旁路电容以滤除高频噪声。
    - 根据需要调整栅极偏置电压Vgg,以实现最佳的电流消耗和增益。
    - 建议通过散热片将设备散热,确保良好的热管理。

    兼容性和支持


    HMC498LC4可以直接焊接在支持表面贴装工艺的电路板上。Analog Devices提供了详细的参考电路图和评估板,方便客户进行开发和测试。此外,还有详尽的技术文档和应用指南可供参考,帮助客户更好地利用该产品。

    常见问题与解决方案


    - Q: 如何确定合适的Vgg电压?
    - A: 请遵循“MMIC Amplifier Biasing Procedure”应用笔记进行设置,通常Vgg应在-2至0V之间调整以达到250 mA的典型电流消耗。

    - Q: 如何处理过热情况?
    - A: 确保设备安装在适当的散热器上,并避免超过最大连续功耗(1.62 W)限制。

    - Q: 放大器能否在低温环境下工作?
    - A: 可以,但必须注意保持在规定的存储温度范围内(-65°C 至 +150°C),并且要特别注意防止静电放电。

    总结和推荐


    综上所述,HMC498LC4是一款性能优异的中功率放大器,适用于多种高性能无线通信应用。其高增益、低噪声、宽频带以及良好的线性度使其成为无线系统设计的理想选择。建议在进行具体项目设计时,充分考虑产品的技术参数和应用环境,以充分发挥其性能潜力。

HMC498LC4TR参数

参数
支持协议 -
最大工作频率 24GHz
最小工作频率 17GHz,24GHz
最大工作供电电压 5.5V
最小工作供电电压 -
长*宽*高 4mm(长度)*4mm(宽度)
通用封装 QFN-EP-24
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

HMC498LC4TR厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

HMC498LC4TR数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 其它RF IC和模块​​​​​​ ANALOG DEVICES HMC498LC4TR HMC498LC4TR数据手册

HMC498LC4TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 952.7734
10+ ¥ 838.0726
25+ ¥ 798.4107
库存: 46
起订量: 5 增量: 1
交货地:
最小起订量为:1
合计: ¥ 952.77
直接购买
加入购物车
