HMC504LC4B

厂牌: ANALOG DEVICES
产品描述: 14GHz,27GHz 4.5V 27GHz QFN-24 贴片安装 4mm(长度)*4mm(宽度)
供应商型号: CY-HMC504LC4B
供应商: Avnet
标准整包数: 1
ANALOG DEVICES 其它RF IC和模块​​​​​​ HMC504LC4B

HMC504LC4B概述


    产品简介


    HMC504LC4B是一款采用砷化镓高电子迁移率晶体管(GaAs HEMT)技术制造的微波单片集成电路(MMIC)低噪声放大器(LNA),其频率范围为14 GHz至27 GHz。此款放大器在高频率范围内表现出色,适用于多种无线通信系统,如点对点和点对多点无线电、军事和空间通信,以及测试仪器仪表等领域。

    技术参数


    - 频率范围: 14 - 27 GHz
    - 增益: 19 dB(典型值)
    - 噪声系数: 2.2 dB(典型值)
    - 输出压缩点功率 (P1dB): +17 dBm(最大值)
    - 供电电压: +4V
    - 输入/输出阻抗匹配: 50 Ohm

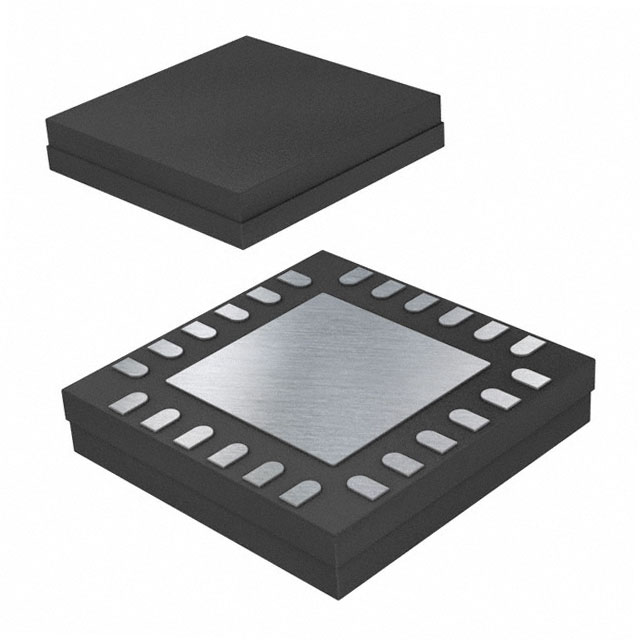

    - 封装形式: 24引脚 4x4 mm表面贴装封装

    产品特点和优势


    HMC504LC4B的主要特点是其极低的噪声系数(2.2 dB)和高增益(19 dB)。此外,它在14 GHz到27 GHz频段内的宽广带宽和良好的温度稳定性,使其成为多种高频应用的理想选择。由于其高效能,该放大器特别适合用于需要低噪声、高增益放大能力的场合,如卫星通信和雷达系统。

    应用案例和使用建议


    HMC504LC4B可以广泛应用于各种无线通信系统中,例如:
    - 点对点无线电: 可以确保长距离通信时信号的稳定传输。
    - 点对多点无线电: 在需要同时向多个接收点发送信号的应用中,HMC504LC4B能够有效增强信号质量。
    - 军事与空间通信: 具有优异的可靠性,能够在极端环境下保持高性能。
    使用建议:
    1. 确保电路板设计符合50 Ohm阻抗要求,特别是对于信号线。
    2. 使用足够的通孔连接顶部和底部的地平面,以实现有效的接地。
    3. 配备适当的散热措施,确保放大器工作时的热稳定性。

    兼容性和支持


    HMC504LC4B在电气特性方面具备广泛的兼容性,可以与其他标准50 Ohm阻抗的射频组件一起使用。Analog Devices提供了详尽的技术文档和支持服务,帮助客户解决任何使用过程中可能遇到的问题。有关具体的应用指导和技术支持,请联系Analog Devices的应用工程师。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 放大器输出信号弱 | 检查电源电压是否正常;检查输入信号是否符合要求;检查电路板布局是否合理。 |
    | 放大器温度过高 | 增加散热措施,如安装散热片或冷却风扇;调整外部组件的值以减少功耗。 |

    总结和推荐


    综上所述,HMC504LC4B是一款高性能的砷化镓低噪声放大器,非常适合需要在高频率下进行信号放大的应用场景。它的低噪声系数、高增益和宽频率范围使得其在许多关键应用中具有显著的优势。总体来看,HMC504LC4B是值得推荐的一款优质电子元器件。为了获取最佳性能,建议严格按照手册中的指导进行安装和调试。如需更多技术支持,请及时联系Analog Devices的专业团队。

HMC504LC4B参数

参数
支持协议 -
最大工作频率 27GHz
最小工作频率 14GHz,27GHz
最大工作供电电压 4.5V
最小工作供电电压 -
长*宽*高 4mm(长度)*4mm(宽度)
通用封装 QFN-24
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

HMC504LC4B厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

HMC504LC4B数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 其它RF IC和模块​​​​​​ ANALOG DEVICES HMC504LC4B HMC504LC4B数据手册

HMC504LC4B封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 69.4069 ¥ 520.0453
库存: 34
起订量: 2 增量: 1
交货地:
最小起订量为:1
合计: ¥ 520.04
