HMC525ALC4

产品分类: 射频配件
厂牌: ANALOG DEVICES
产品描述: Up/Down Conv Mixer 8.5GHz 24-Pin CLLCC EP Cut Tape
供应商型号: 4030455
供应商: element14
标准整包数: 1

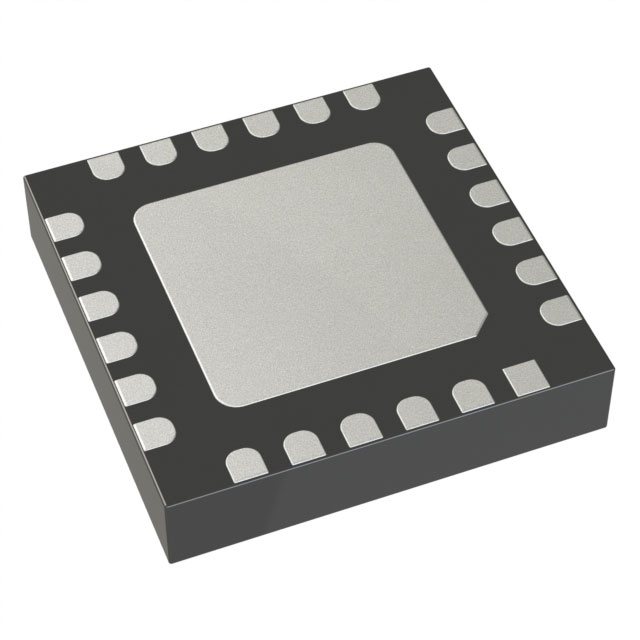

ANALOG DEVICES 射频配件 HMC525ALC4

HMC525ALC4概述


    产品简介


    HMC525ALC4 I/Q混频器
    HMC525ALC4是一款由Analog Devices生产的紧凑型GaAs(砷化镓)单片微波集成电路(MMIC),用于In Phase/Quadrature (I/Q)混频。该混频器主要用于射频(RF)到中频(IF)的转换,可以应用于图像抑制混频或单边带(SSB)上变频。产品封装为RoHS合规的陶瓷无引线芯片载体(LCC),共有24个引脚。

    技术参数


    - 频率范围:
    - 射频(RF)输入范围:4 GHz至8.5 GHz
    - 本振(LO)输入范围:4 GHz至8.5 GHz
    - 中频(IF)范围:直流至3.5 GHz
    - 主要性能参数:
    - 转换损耗(典型值):8 dB
    - 输入三阶截点(IP3,典型值):20 dBm
    - LO到RF隔离度(典型值):47 dB
    - 工作温度范围:-40°C至+85°C
    - 其他参数:
    - 无直流偏置需求
    - 采用90°混合设计的GaAs MESFET工艺制造
    - 可在多种功率水平下运行,LO输入功率最高可达19 dBm

    产品特点和优势


    HMC525ALC4具有以下显著特点:
    - 被动操作:无需直流偏置电源,减少了复杂性。
    - 高隔离度:LO到RF的隔离度高达47 dB,有效减少干扰。
    - 高可靠性:采用GaAs工艺制造,性能稳定可靠。
    - 集成度高:替代传统的混合式图像抑制混频器和SSB上变频组件,体积更小。
    这些特点使得HMC525ALC4在各种射频通信系统和测试设备中表现出色,具有较强的市场竞争力。

    应用案例和使用建议


    应用案例
    - 微波和甚小孔径终端无线电:适用于卫星通信系统中的信号处理。
    - 测试设备:用于测试和验证各种射频和微波信号。
    - 军事电子战:提供高效可靠的频率转换解决方案。
    使用建议
    1. 选择合适的LO输入功率:根据应用需求选择适当的LO输入功率,以确保最佳性能。
    2. 注意接地布局:合理布置GND引脚,确保信号的完整性和稳定性。
    3. 优化散热设计:根据热阻抗参数,合理设计电路板上的散热路径。

    兼容性和支持


    HMC525ALC4是RoHS合规的产品,与常见的射频测试设备和无线通信系统兼容。Analog Devices提供了详细的技术文档和应用指南,帮助用户进行产品选型和电路设计。

    常见问题与解决方案


    - Q: 如何正确接地点布局?
    - A: 需要将GND引脚正确连接到电路板的公共接地层,并确保接地层的连续性和低阻抗。

    - Q: LO输入功率过大会导致什么问题?
    - A: LO输入功率过大可能导致内部损坏,建议不超过制造商规定的最大值。

    - Q: 如何优化中频端口的设计?
    - A: 确保中频端口的输入电流不超过2 mA,使用合适大小的耦合电容器。

    总结和推荐


    HMC525ALC4是一款性能优异、结构紧凑的GaAs MMIC I/Q混频器,广泛应用于各种射频和微波通信系统中。它具有较高的转换增益、良好的隔离度和优异的温度稳定性,适用于多个领域的射频信号处理。总体来说,这款产品无论在性能还是可靠性方面都有显著优势,强烈推荐用于高性能射频通信系统的开发。

HMC525ALC4参数

参数
长*宽*高 3.9mm*3.9mm*900μm
通用封装 LCC-24
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

HMC525ALC4厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

HMC525ALC4数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 射频配件 ANALOG DEVICES HMC525ALC4 HMC525ALC4数据手册

HMC525ALC4封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 466.804
10+ ¥ 428.544
25+ ¥ 388.175
100+ ¥ 349.368
库存: 34
起订量: 6 增量: 0
交货地:
最小起订量为:1
合计: ¥ 466.8
