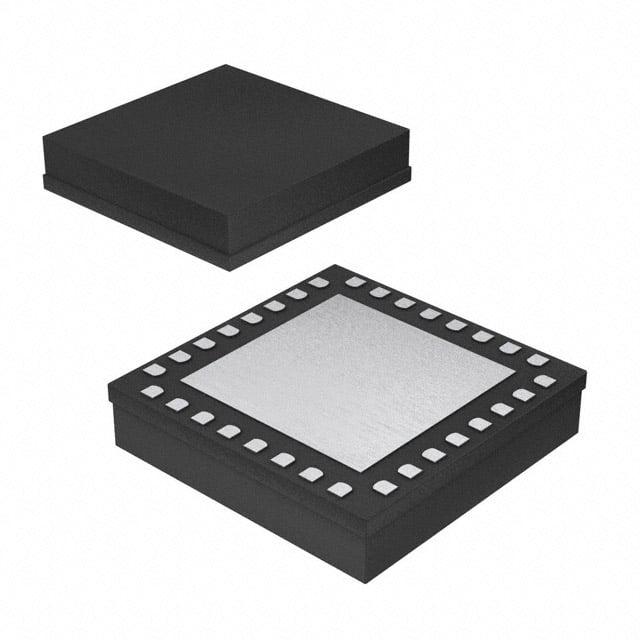

HMC572LC5

厂牌: ANALOG DEVICES
产品描述: 24GHz,28GHz 5.5V 28GHz QFN-32 贴片安装 4.9mm*4.9mm*1mm
供应商型号: CY-HMC572LC5
供应商: Avnet
标准整包数: 1
ANALOG DEVICES 其它RF IC和模块​​​​​​ HMC572LC5

HMC572LC5概述


    产品简介


    HMC572LC5是一款由Analog Devices生产的紧凑型GaAs MMIC I/Q下变频器,工作频率范围为24至28 GHz。这款下变频器在I/Q调制解调器和接收机应用中表现出色,具有低噪声、高隔离度等优异性能。其主要功能是将高频信号转换为较低频段的信号,同时保证较高的信号保真度和图像抑制能力。

    技术参数


    - 频率范围:RF: 24.5 - 26.5 GHz(典型值),LO: 9 - 15.5 GHz,IF: DC - 3.5 GHz
    - 转换增益(As IRM):6.0 - 10 dB(典型值)
    - 噪声系数:3.5 dB(典型值)
    - 图像抑制:14 - 20 dB(典型值)
    - 1 dB压缩点(输入):-6 - -5 dBm(典型值)
    - LO到RF隔离度:32 - 35 dB(典型值)
    - LO到IF隔离度:30 - 40 dB(典型值)
    - IP3(输入):+5 - +8 dBm(典型值)
    - 幅度平衡:0.3 - 0.4 dB(典型值)
    - 相位平衡:5 - 8 度(典型值)
    - 总供电电流:125 - 165 mA(典型值)

    产品特点和优势


    - 小型化设计:采用无铅RoHS合规的SMT封装,体积小巧,适用于多种紧凑型应用。
    - 高图像抑制能力:利用内部图像抑制混频器设计,消除了对滤波器的需求,减少了热噪声。
    - 高效能:提供8 dB的转换增益和3.5 dB的噪声系数,在宽频率范围内保持高性能。
    - 易于集成:通过表面贴装技术(SMT)制造,减少了对传统焊接工艺的依赖。

    应用案例和使用建议


    典型应用
    - 点对点和点对多点无线电:适用于无线通信系统中的信号转换。
    - 军事雷达、电子战与情报监听:可用于高端军事设备中。
    - 卫星通信:确保卫星通信系统中信号处理的可靠性。
    使用建议
    - 电路设计:确保信号线阻抗匹配为50欧姆,并通过多个过孔连接顶层和底层的地平面。
    - 评估板:可使用专门提供的评估板进行测试,以确保最佳性能。

    兼容性和支持


    - 兼容性:与标准SMT工艺兼容,可直接用于现有的制造流程中。
    - 支持:用户可以通过电话(978-250-3343)或电子邮件(apps@hittite.com)获取技术支持。

    常见问题与解决方案


    1. 问题:安装过程中部分引脚未连接
    - 解决方案:参照数据手册中的接口图和引脚描述,确保所有必要的引脚都正确连接。

    2. 问题:信号传输中出现噪声
    - 解决方案:检查电路设计中的匹配网络是否正确设置,并确认外部串联电容器值是否适当。

    总结和推荐


    HMC572LC5凭借其出色的性能和多功能性,在多种高端应用中展现出强大的竞争力。其独特的图像抑制能力、低噪声系数和高可靠性使其成为各种高频信号处理任务的理想选择。对于需要高性能I/Q下变频器的应用来说,强烈推荐使用此产品。

HMC572LC5参数

参数
最大工作供电电压 5.5V
最小工作供电电压 -
支持协议 -
最大工作频率 28GHz
最小工作频率 24GHz,28GHz
长*宽*高 4.9mm*4.9mm*1mm
通用封装 QFN-32
安装方式 贴片安装
零件状态 在售
