HMC1086F10

厂牌: ANALOG DEVICES
产品描述: 2GHz 32V 6GHz CLCC-10 贴片安装 17.32mm*11.43mm*2.97mm
供应商型号: Q-HMC1086F10
供应商: 期货订购
标准整包数: 5

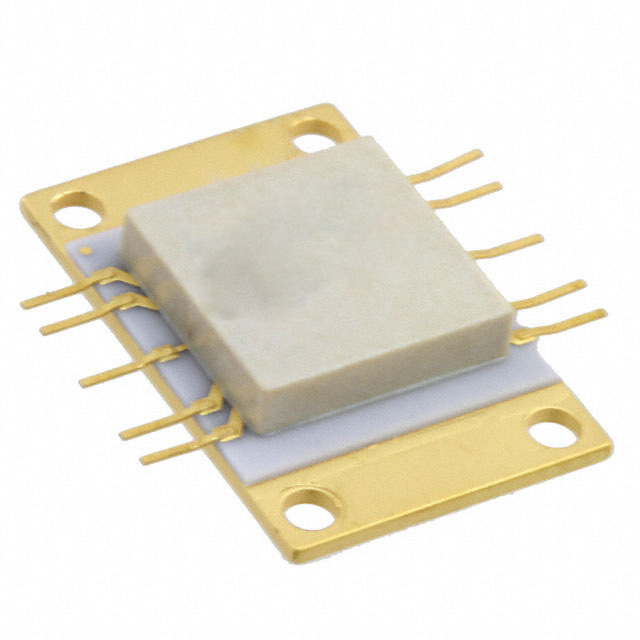

ANALOG DEVICES 其它RF IC和模块​​​​​​ HMC1086F10

HMC1086F10概述

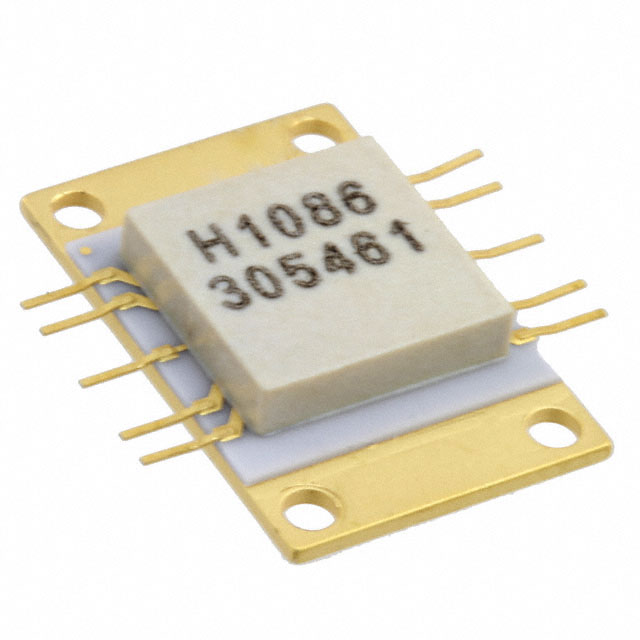

    HMC1086F10 25 Watt Flange Mount GaN Power Amplifier

    1. 产品简介


    HMC1086F10是一款由Analog Devices设计和制造的25瓦功率放大器(Power Amplifier),采用氮化镓(GaN)材料制成。该放大器适用于从2到6 GHz的工作频率范围,具备高饱和输出功率、高线性度和良好的增益平坦度等特点。主要应用于测试仪器、通信系统、雷达系统以及电子对抗(EW)等领域。

    2. 技术参数


    以下是HMC1086F10的主要技术参数:
    - 工作频率范围: 2至6 GHz
    - 饱和输出功率(Psat): +44.5 dBm
    - 输出第三阶交调(IP3): +46 dBm
    - 电源电压(Vdd): +28V
    - 小信号增益(Small Signal Gain): 23 dB
    - 总供电电流(Id1 + Id2): 1100 mA
    - 输入输出阻抗匹配: 50 Ω
    - 封装形式: 10引脚法兰安装封装

    3. 产品特点和优势


    HMC1086F10具有以下独特的功能和优势:
    - 高饱和输出功率: 44.5 dBm,在高频段表现出色。
    - 高线性度: 输出IP3达到46 dBm,确保低失真和高信噪比。
    - 增益平坦度: ±1 dB内,适合需要精确增益控制的应用。
    - 温度稳定性: 具有出色的温度稳定性能,适合恶劣的工作环境。

    4. 应用案例和使用建议


    HMC1086F10适用于多种应用领域,如:
    - 测试仪器: 需要高精度和高稳定性的场合。
    - 通信系统: 包括卫星通信、微波通信等。
    - 雷达系统: 需要高性能和可靠性。
    - 电子对抗(EW): 用于电子战和信号干扰。
    使用建议:
    - 散热设计: 由于功耗较高,需确保良好的散热措施,例如采用合适的散热器或水冷系统。
    - 信号匹配: 确保输入输出信号的良好匹配,以减少反射和提高效率。
    - 电源管理: 在不同负载条件下调整电源电压,以达到最佳工作状态。

    5. 兼容性和支持


    HMC1086F10与常见的测试仪器和系统具有良好的兼容性,但需注意其不适合表面贴装工艺。Analog Devices提供全面的技术支持和客户服务,包括详细的产品文档、应用指南和技术支持热线。

    6. 常见问题与解决方案


    - 问题: 如何调节门极偏置电压以获得最佳性能?
    - 解答: 调节Vgg1和Vgg2之间的电压,使其达到1100 mA的典型静态电流。

    - 问题: 如何实现良好的温度稳定性?
    - 解答: 使用高质量的散热器,并确保适当的散热路径,同时选择合适的环境温度范围。

    7. 总结和推荐


    HMC1086F10是一款高性能、高可靠性的氮化镓功率放大器,特别适用于需要高饱和输出功率和高线性度的应用场合。它的独特设计和优越性能使其成为众多工业和商业应用的理想选择。强烈推荐给对高性能射频放大器有需求的设计工程师和采购人员。通过合理的设计和正确的使用方法,HMC1086F10能够显著提升系统的整体性能。

HMC1086F10参数

参数
最小工作供电电压 -
支持协议 -
最大工作频率 6GHz
最小工作频率 2GHz
最大工作供电电压 32V
长*宽*高 17.32mm*11.43mm*2.97mm
通用封装 CLCC-10
安装方式 贴片安装
零件状态 在售
包装方式 托盘

HMC1086F10厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

HMC1086F10数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 其它RF IC和模块​​​​​​ ANALOG DEVICES HMC1086F10 HMC1086F10数据手册

HMC1086F10封装设计

查看详情并下载
Symbol
Footprint
3D Model
