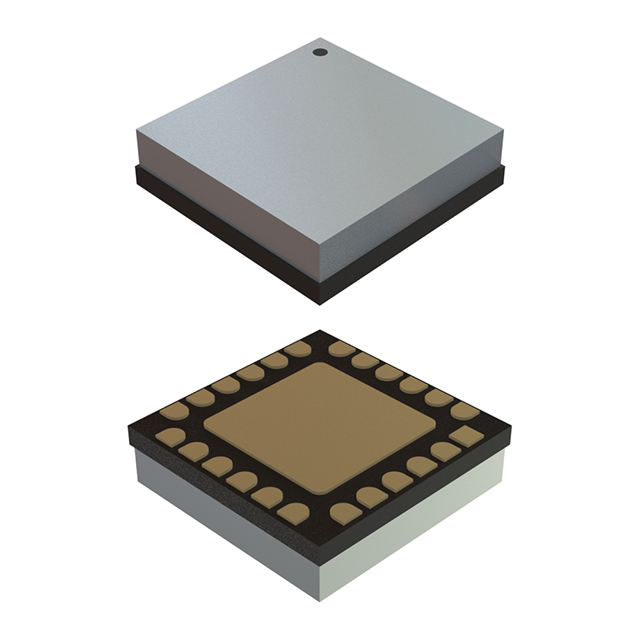

HMC633LC4

厂牌: ANALOG DEVICES
产品描述: 5.5GHz,17GHz 5.5V 17GHz QFN-24 贴片安装 4mm(长度)*4mm(宽度)
供应商型号: 505-HMC633LC4-ND
供应商: Digi-Key
标准整包数: 1
ANALOG DEVICES 其它RF IC和模块​​​​​​ HMC633LC4

HMC633LC4概述

    HMC633LC4 GaAs PHEMT MMIC Driver Amplifier

    1. 产品简介


    HMC633LC4 是一款由砷化镓 (GaAs) 工艺制造的高电子迁移率晶体管 (PHEMT) 模块集成电路 (MMIC) 驱动放大器。该器件专为需要从 5.5 GHz 到 17 GHz 范围内工作的无线电系统设计,提供出色的增益和输出功率。它在微波无线电应用中表现出色,适用于点对点通信、点对多点通信和甚小口径终端 (VSAT) 等多种应用场景。此外,它也可用作混频器的本地振荡器驱动器,并且非常适合军事和航天领域的应用。

    2. 技术参数


    - 频率范围: 5.5 - 17 GHz
    - 增益: 26 - 30 dB
    - 增益变化温度系数: 0.030 - 0.040 dB/°C
    - 输入回波损耗: 17 dB (典型值)
    - 输出回波损耗: 15 dB (典型值)
    - 1 dB 压缩点输出功率 (P1dB): 23 dBm (典型值)
    - 饱和输出功率 (Psat): 23.8 dBm (典型值)
    - 输出三阶截点 (IP3): +30 dBm (典型值)
    - 噪声系数: 107 dB (典型值)
    - 功耗电流 (Idd): 180 mA
    - 输入/输出阻抗匹配: 50 Ohms
    - 封装尺寸: 24 引脚陶瓷 4x4mm 表面贴装 (SMT)

    3. 产品特点和优势


    - 高增益: 提供高达 30 dB 的增益,适合需要高信号增强的应用。
    - 高输出功率: 输出功率高达 +23 dBm,确保信号传输距离和可靠性。
    - 低噪声: 噪声系数低至 107 dB,有助于提高系统的信噪比。
    - 宽工作温度范围: 在 -40°C 到 +85°C 范围内稳定工作,适用于极端环境条件。
    - 高电源效率: 在 +5V 供电下仅需 180 mA 电流,具有良好的能效表现。
    - 封装设计: 采用 4x4mm 小型封装,节省电路板空间,适合紧凑设计。

    4. 应用案例和使用建议


    - 点对点无线通信: 该器件非常适合用于长距离点对点无线通信系统,如无线网络和微波通信。
    - VSAT 卫星通信: 作为本地振荡器驱动器使用,可以实现卫星地面站与卫星之间的高效通信。
    - 军用和航天应用: 高可靠性、低噪声特性和宽工作温度范围使其适用于军事和航天环境。
    使用建议:
    - 为了达到最佳性能,确保所有外部匹配组件(如电容)正确连接。
    - 通过调整栅极电压 (Vgg) 可以调节器件的增益和功耗,从而优化应用性能。
    - 使用适当的热管理措施,例如安装散热片,以防止高温影响器件性能。

    5. 兼容性和支持


    HMC633LC4 与其他标准电子元器件和设备兼容,适用于广泛的系统集成应用。制造商提供了详细的用户指南和技术支持服务,包括应用注释和电路图,帮助用户快速上手并解决问题。

    6. 常见问题与解决方案


    - 问题: 增益不稳定
    - 解决方案: 检查所有连接是否牢固,并确认外部匹配组件是否正确选择和安装。

    - 问题: 功耗过高
    - 解决方案: 适当调整栅极电压 (Vgg) 以降低功耗,确保器件在标称工作条件下运行。

    - 问题: 输出功率不足
    - 解决方案: 检查供电电压是否正常,必要时更换更大容量的电容器以提高稳定性。

    7. 总结和推荐


    综上所述,HMC633LC4 是一款高性能、高可靠性的驱动放大器,特别适合需要高增益和高输出功率的应用场合。其宽工作温度范围、低噪声系数和高效的电源管理特性使其在多种应用场景中表现出色。强烈推荐使用此器件进行关键的微波通信和卫星通信系统设计。
    若需要采购或技术支持,可通过以下方式联系制造商:
    - 联系电话: 978-250-3343
    - 电子邮件: apps@hittite.com
    - 在线订购: www.hittite.com

HMC633LC4参数

参数
支持协议 -
最大工作频率 17GHz
最小工作频率 5.5GHz,17GHz
最大工作供电电压 5.5V
最小工作供电电压 -
长*宽*高 4mm(长度)*4mm(宽度)
通用封装 QFN-24
安装方式 贴片安装
零件状态 在售
包装方式 散装,卷带包装
