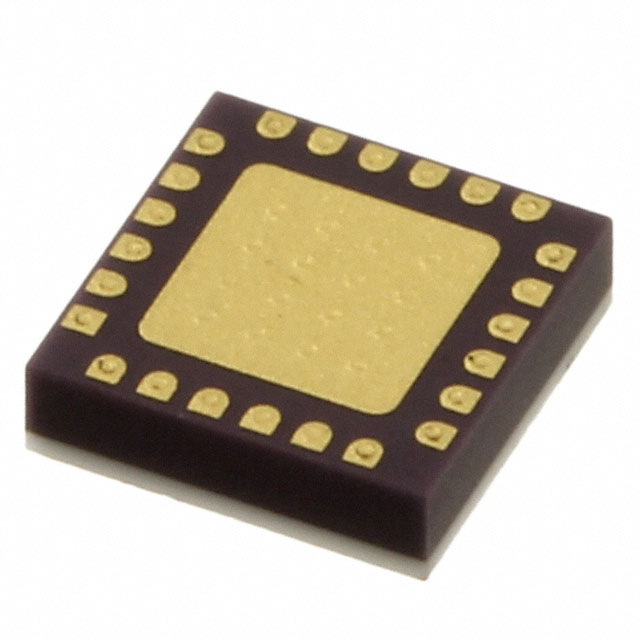

HMC521LC4TR

厂牌: ANALOG DEVICES
产品描述: 13.5GHz QFN-24 贴片安装
供应商型号: 1127-1761-2-ND
供应商: Digi-Key
标准整包数: 1
ANALOG DEVICES 其它RF IC和模块​​​​​​ HMC521LC4TR

HMC521LC4TR概述


    产品简介


    HMC521LC4 是一款由 Hittite Microwave Corporation 生产的高集成度 GaAs MMIC I/Q 混频器。它采用无铅、RoHS 合规的表面贴装技术(SMT)封装,适用于点对点和点对多点无线电及军事雷达等应用。该混频器不仅能够作为图像抑制混频器(Image Reject Mixer),也可以用作单边带上变频器(Single Sideband Upconverter)。其独特的设计使其成为传统混合式图像抑制混频器和单边带上变频器组装的理想替代品。

    技术参数


    - 频率范围:射频(RF)/本振(LO):8.5 - 13.5 GHz;中频(IF):直流 - 3.5 GHz
    - 转换损耗(作为图像抑制混频器):7.5 - 10 dB
    - 图像抑制:30 - 38 dB
    - 1 dB 压缩点(输入):+14 - +15 dBm
    - 本振到射频隔离:35 - 45 dB
    - 本振到中频隔离:18 - 24 dB
    - 输入三阶截点(IP3):+23 - +24 dBm
    - 幅度平衡:±0.3 dB
    - 相位平衡:±4 度
    - 绝对最大额定值:射频/中频输入:+20 dBm;本振驱动:+27 dBm
    - 连续功率耗散(T=85°C):460 mW
    - 热阻(结到封装底部):141.4 °C/W
    - 存储温度:-65 至 +150 °C
    - 工作温度:-55 至 +85 °C

    产品特点和优势


    HMC521LC4 的关键优势在于其小尺寸和高性能。它采用表面贴装技术,无需线焊,允许使用表面贴装制造工艺。同时,其高输入 IP3 和优异的图像抑制能力使它在军事雷达等要求高精度和低噪声的应用中表现出色。该混频器在宽频带(直流至 3.5 GHz)内提供了出色的性能,使得其在多种不同的应用中均能表现出卓越的稳定性。

    应用案例和使用建议


    HMC521LC4 主要应用于点对点和点对多点无线电系统以及军事雷达等领域。例如,在点对点无线电通信系统中,该混频器可以确保信号的高质量传输,尤其是在高频率下。为了最大化其性能,建议在设计电路时使用50欧姆的阻抗匹配,并且确保接地引脚直接连接到接地平面。通过正确的布局和接地处理,可以进一步提高该混频器的性能表现。

    兼容性和支持


    HMC521LC4 可以方便地与其他符合50欧姆阻抗标准的射频组件一起使用。对于需要更复杂布局或特殊需求的应用,Hittite 提供了详细的评价电路板(Evaluation PCB),并提供专业支持。用户可以通过电话或电子邮件与应用支持团队联系,获取更多的技术支持和帮助。

    常见问题与解决方案


    1. 问题:在高频段下,混频器的性能是否会受到影响?
    - 解决方案:根据技术手册,HMC521LC4 在整个频率范围内表现出色,但在最高频率下(13.5 GHz),需注意阻抗匹配和热管理,确保不会超出绝对最大额定值。
    2. 问题:如何正确接地混频器?
    - 解决方案:将所有接地引脚和金属垫片直接连接到接地平面,并通过多个过孔连接顶层和底层的接地平面。这有助于减少杂散信号干扰并提高整体性能。

    总结和推荐


    综上所述,HMC521LC4 是一款优秀的 GaAs MMIC I/Q 混频器,具备高性能、紧凑设计和广泛的适用性。无论是点对点无线电还是军事雷达系统,这款混频器都表现出色。推荐在需要高精度、低噪声和宽频带性能的应用中使用。如果需要更多技术细节和支持,可以直接联系 Hittite Microwave Corporation 获取更多信息。

HMC521LC4TR参数

参数
支持协议 -
最大工作频率 13.5GHz
最小工作频率 -
最大工作供电电压 -
最小工作供电电压 -
通用封装 QFN-24
安装方式 贴片安装
应用等级 工业级
零件状态 停产
包装方式 卷带包装
