HMC649LP6E

厂牌: ANALOG DEVICES
产品描述: 3GHz 6GHz QFN 贴片安装
供应商型号:
供应商:
标准整包数: 0

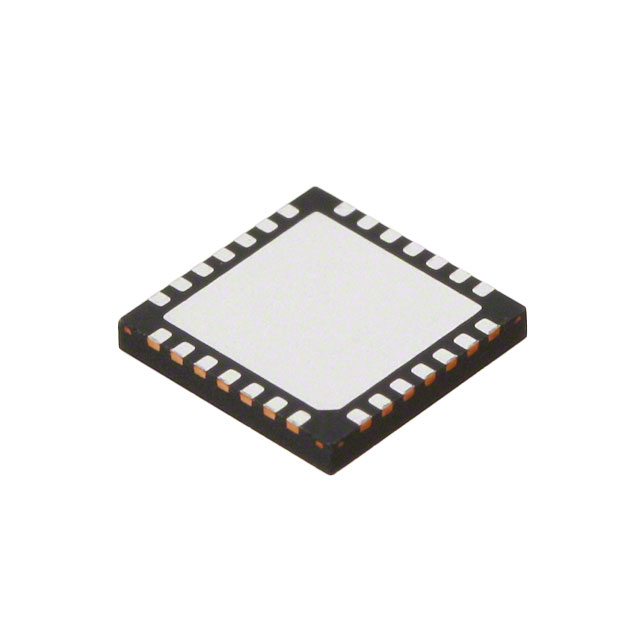

ANALOG DEVICES 其它RF IC和模块​​​​​​ HMC649LP6E

HMC649LP6E概述

    HMC649LP6(E) GaAs MMIC 6-Bit Digital Phase Shifter 技术手册

    产品简介


    HMC649LP6(E) 是一款由Hittite Microwave Corporation制造的6位数字相移器,其频率范围为3至6 GHz。这款相移器提供360度相位覆盖,并具有最低步进5.625度的分辨率。作为一款Gallium Arsenide (GaAs) 微波集成电路(MMIC),HMC649LP6(E) 在雷达系统、卫星通信等领域有着广泛的应用前景。其紧凑的6x6 mm塑料无引线表面贴装(SMT)封装使其非常适合集成到现代电子设备中。

    技术参数


    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 频率范围 | 3 | 6 GHz |
    | 插入损耗 | 8 | 10.5 dB |
    | 输入回波损耗 | 13 dB |
    | 输出回波损耗 10 dB |
    | 相位误差 | 3.0 5.5 | deg |
    | 平均相位误差 | 3.0 deg |
    | 均方根相位误差 | 3.0 deg |
    | 插入损耗变化 | ±0.5 dB |
    | 输入1 dB压缩点 | 29 dB |
    | 输入三阶截点 | 44 dBm |
    | 控制电压电流 | 35 | 250 µA |
    | 偏置电压电流 | 5 | 15 mA |

    产品特点和优势


    HMC649LP6(E) 的核心优势在于其极低的均方根相位误差(3度)和插入损耗变化(±0.5 dB)。此外,它具有高线性度(+44 dB)和正逻辑控制,使其能够在3至6 GHz范围内实现精确的相位调整。这些特性使得它成为电子战接收机、气象和军事雷达、卫星通信和波束成形模块的理想选择。

    应用案例和使用建议


    HMC649LP6(E) 已经被应用于多个领域的关键系统中,例如EW接收机和卫星通信系统。对于实际使用场景,我们建议采用与相位器匹配的信号线设计,确保50欧姆的阻抗匹配。同时,将地面引脚和裸露的散热片直接连接到接地层,以获得最佳性能。足够的过孔用于连接顶层和底层的接地平面,有助于提高散热效果和信号完整性。

    兼容性和支持


    HMC649LP6(E) 支持与大多数标准RF系统兼容。制造商提供了详尽的技术文档和应用支持,包括通过电话(978-250-3343)或电子邮件(apps@hittite.com)获取应用支持。

    常见问题与解决方案


    1. Q: 如何处理过高的插入损耗?
    - A: 检查所有连接是否正确,并确保50欧姆的阻抗匹配。如有需要,可以在关键路径上添加适当的匹配网络。
    2. Q: 如何确保低相位误差?
    - A: 确保工作温度在-40°C到+85°C之间,并在测试期间监控输入功率,确保其不超过32 dBm。
    3. Q: 如何改善热稳定性?
    - A: 使用适当尺寸的散热器来保持芯片温度在安全范围内。如果可能,将HMC649LP6(E)放置在散热效果良好的区域。

    总结和推荐


    总体而言,HMC649LP6(E) 是一款性能优异的6位数字相移器,适用于各种高性能RF应用。其高精度、低误差和广泛的频率范围使其在市场上具有显著的竞争优势。如果您正在寻找一款可靠且性能出色的相移器,HMC649LP6(E) 将是一个明智的选择。强烈推荐将其纳入您的电子系统设计中。

HMC649LP6E参数

参数
最小工作供电电压 -
支持协议 -
最大工作频率 6GHz
最小工作频率 3GHz
最大工作供电电压 -
6.1mm(Max)
6.1mm(Max)
950μm(Max)
通用封装 QFN
安装方式 贴片安装
应用等级 工业级
零件状态 停产

HMC649LP6E厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

HMC649LP6E数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 其它RF IC和模块​​​​​​ ANALOG DEVICES HMC649LP6E HMC649LP6E数据手册

HMC649LP6E封装设计

查看详情并下载
Symbol
Footprint
3D Model
