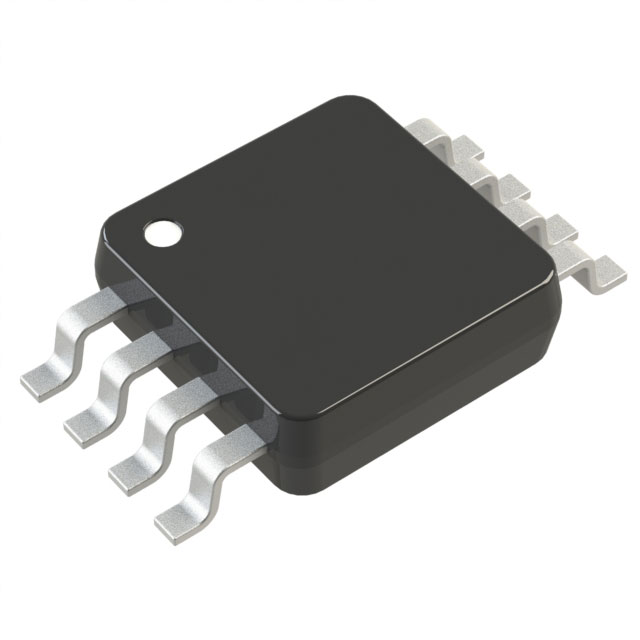

HMC188MS8E

厂牌: ANALOG DEVICES
产品描述: 1.25GHz 3GHz MSOP-8 贴片安装
供应商型号: Y-HMC188MS8E
供应商: 期货订购
标准整包数: 150
ANALOG DEVICES 其它RF IC和模块​​​​​​ HMC188MS8E

HMC188MS8E概述

    HMC188MS8 / HMC188MS8E GaAs MMIC SMT Passive Frequency Doubler

    1. 产品简介


    产品类型: HMC188MS8 / HMC188MS8E 是一款 GaAs(砷化镓)微波单片集成电路(MMIC)表面贴装技术(SMT)无源频率倍频器,专为高频信号处理设计。
    主要功能: 该频率倍频器能够将输入信号频率翻倍,广泛应用于各种无线通信系统中,如无线本地回环、本地多点分配服务(LMDS)、甚小孔径终端(VSAT)、点对点无线电系统、UNII(不受管制的国家信息基础设施)和HiperLAN(高速无线电局域网)等。
    应用领域:
    - 无线本地回环
    - LMDS, VSAT, 和点对点无线电系统
    - UNII 和HiperLAN
    - 测试设备

    2. 技术参数


    | 参数 | 最小值 | 典型值 | 最大值 |
    ||
    | 输入频率范围 | 1.25 GHz | 1.75 - 2.75 GHz | 3.0 GHz |
    | 输出频率范围 | 2.5 GHz | 3.5 - 5.5 GHz | 6.0 GHz |
    | 转换损耗 | 15 dB | 18 dB | 22 dB |
    | F0隔离 | 45 dB | 45 dB | - |
    | 3F0隔离 | 43 dB | 50 dB | - |
    | 4F0隔离 | 38 dB | 45 dB | - |
    | 工作温度范围 | -40°C | +25°C | +85°C |
    | 输入驱动电平 | 10 dBm | 15 dBm | 20 dBm |

    3. 产品特点和优势


    - 高可靠性: 该频率倍频器采用先进的GaAs技术,提供稳定可靠的性能。
    - 高隔离度: 输出频率与输入频率的隔离度高达45 dB,有效减少干扰。
    - 低转换损耗: 典型的转换损耗仅为15 dB,确保高效能信号转换。
    - 宽输入频率范围: 支持1.25 GHz至3.0 GHz的输入频率范围,适应多种应用需求。
    - 集成简便: 小型8引脚MSOP封装,便于集成到现有的电路板设计中。

    4. 应用案例和使用建议


    - 无线通信系统: 在无线本地回环和点对点无线电系统中,该频率倍频器可以提高信号传输的稳定性和可靠性。
    - 测试设备: 适用于测试设备,确保高频信号的准确倍频和传输。
    - 注意事项: 使用时应确保所有接地引脚正确连接到PCB射频接地,以保证良好的信号完整性。

    5. 兼容性和支持


    - 兼容性: 该产品与其他标准50Ω阻抗匹配的射频组件兼容,易于集成到现有系统中。
    - 技术支持: 供应商提供详细的应用支持和技术文档,包括评价PCB和评估板的设计指导,帮助用户快速上手。

    6. 常见问题与解决方案


    - 问题1: 输入驱动电平不一致导致转换损耗变化。
    - 解决方法: 确保输入信号电平稳定,并根据实际应用调整放大器增益。
    - 问题2: 输出信号受到干扰。
    - 解决方法: 检查PCB布局和接地设计,确保良好的信号隔离和屏蔽。

    7. 总结和推荐


    HMC188MS8 / HMC188MS8E是一款高性能的GaAs MMIC SMT被动频率倍频器,具有高可靠性、低损耗和宽频率范围等特点。其独特的技术优势使其成为无线通信系统和测试设备的理想选择。强烈推荐此产品用于需要高效频率倍频的场合,特别是在无线本地回环和点对点无线电系统中。

HMC188MS8E参数

参数
最大工作供电电压 -
最小工作供电电压 -
支持协议 -
最大工作频率 3GHz
最小工作频率 1.25GHz
3.1mm(Max)
3.1mm(Max)
1.1mm(Max)
通用封装 MSOP-8
安装方式 贴片安装
零件状态 停产
包装方式 卷带包装
