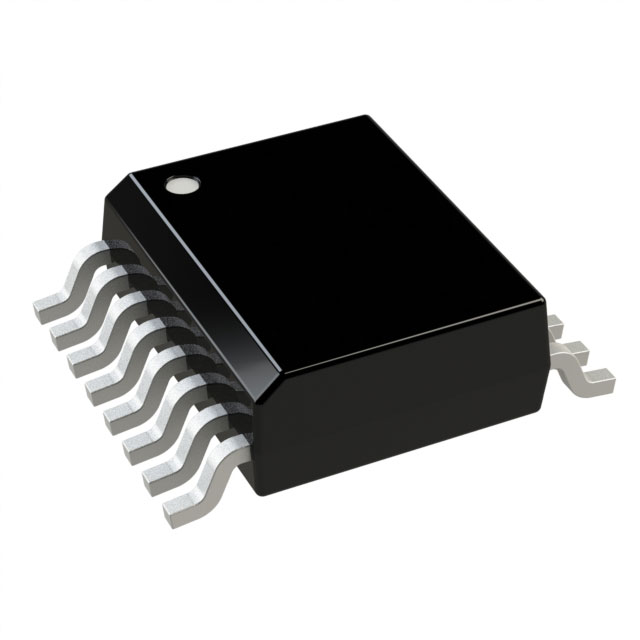

HMC450QS16GETR

厂牌: ANALOG DEVICES
产品描述: 800MHz 5.5V 1GHz SOP 贴片安装
供应商型号: 505-HMC450QS16GETR-ND
供应商: Digi-Key
标准整包数: 500
ANALOG DEVICES 其它RF IC和模块​​​​​​ HMC450QS16GETR

HMC450QS16GETR概述


    产品简介


    HMC450QS16G 和 HMC450QS16GE 是两款高效率的 GaAs InGaP HBT 中功率混合微波单片集成电路(MMIC)放大器,工作频率范围为 800 MHz 至 1000 MHz。它们采用低成本的表面贴装封装,具备出色的增益和线性度,适用于各种无线通信系统。

    技术参数


    - 频率范围:0.8 - 1.0 GHz
    - 增益:26 dB(典型值)
    - 饱和输出功率(Psat):28.5 dBm
    - 输出三阶交调截点(OIP3):+40 dBm
    - 输入回波损耗:17 dB
    - 输出回波损耗:13 dB
    - 输入压缩点(P1dB):26 dBm
    - 噪声系数:8 dB
    - 电源电流(Icq):310 mA
    - 控制电流(Ipd):12 mA
    - 供电电压(Vcc):+5 Vdc

    产品特点和优势


    HMC450QS16G 和 HMC450QS16GE 的主要特点是高增益、高输出线性度以及高效的功率管理。集成的电源控制(Vpd)允许用户进行全功率关闭或射频输出功率/电流控制,使得该放大器非常适用于需要精确功率控制的应用场景。此外,它们的高增益和低噪声系数使其成为众多无线通信系统的理想选择。

    应用案例和使用建议


    应用案例:
    - GSM, GPRS & EDGE:这些系统要求良好的线性和增益,HMC450QS16G 和 HMC450QS16GE 正好满足这一需求。
    - CDMA & WCDMA:这两种标准同样要求高线性度和良好的增益控制,这两个放大器能够提供这些特性。
    - 基站和中继器:在这些应用场景中,高输出功率和稳定性是关键,这两个放大器可以确保系统的稳定运行。
    使用建议:
    - 在设计应用电路时,确保所有接地引脚和散热片直接连接到接地平面,以实现最佳的电磁干扰抑制效果。
    - 使用推荐的组件值和阻抗匹配网络,以确保信号质量和系统稳定性。

    兼容性和支持


    HMC450QS16G 和 HMC450QS16GE 可与其他类似的无线通信设备和组件兼容。Analog Devices 提供详尽的技术支持,包括应用指南和设计工具,以帮助用户在实际应用中获得最佳性能。

    常见问题与解决方案


    常见问题及解决方案:
    - Q1:如何调节输出功率?
    - A1:通过调整电源控制电压(Vpd)来实现输出功率的调节。对于全功率操作,应将 Vpd 设置为 4.0 V。若需降低输出功率,则可适当降低 Vpd。

    - Q2:如何提高系统的稳定性?
    - A2:使用推荐的阻抗匹配网络和电容器,确保信号线路的阻抗匹配,并正确连接接地和散热片以减少电磁干扰。

    总结和推荐


    HMC450QS16G 和 HMC450QS16GE 是高性能的放大器,具备高增益、高线性和低噪声系数。它们广泛适用于 GSM、GPRS、EDGE、CDMA、WCDMA 等通信标准,适合用于基站、中继器和移动终端等设备。鉴于其卓越的性能和广泛的应用领域,我们强烈推荐这些产品用于各类无线通信系统的设计和部署。

HMC450QS16GETR参数

参数
最大工作供电电压 5.5V
最小工作供电电压 -
支持协议 -
最大工作频率 1GHz
最小工作频率 800MHz
5mm(Max)
4mm(Max)
1.5mm(Max)
通用封装 SOP
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

HMC450QS16GETR厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

HMC450QS16GETR数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 其它RF IC和模块​​​​​​ ANALOG DEVICES HMC450QS16GETR HMC450QS16GETR数据手册

HMC450QS16GETR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ ¥ 106.9828
库存: 500
起订量: 500 增量: 1
交货地:
最小起订量为:500
合计: ¥ 53491.4
直接购买
加入购物车
