HMC620LC4

厂牌: ANALOG DEVICES

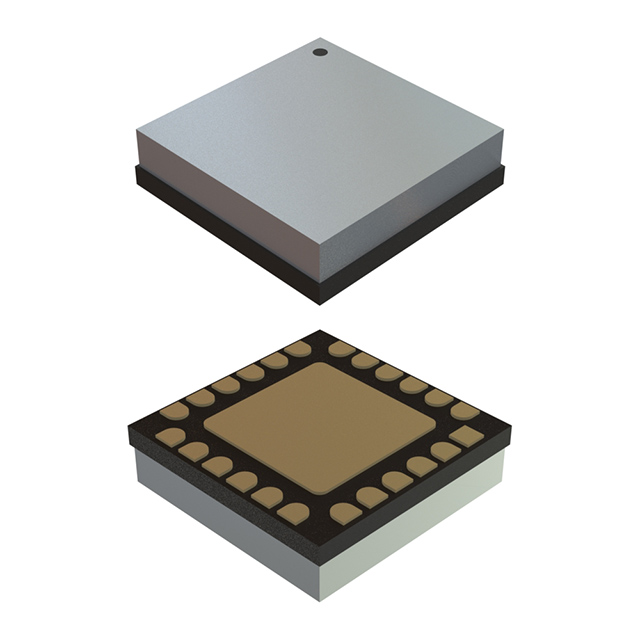

产品描述: 3GHz 7GHz QFN-24 贴片安装 4mm(长度)*4mm(宽度)
供应商型号: Y-HMC620LC4
供应商: 期货订购
标准整包数: 1
ANALOG DEVICES 其它RF IC和模块​​​​​​ HMC620LC4

HMC620LC4概述

    HMC620LC4 GaAs MMIC I/Q 混频器技术手册解析

    1. 产品简介


    HMC620LC4 是一款基于砷化镓(GaAs)的微波集成电路(MMIC)I/Q 混频器,工作频率范围为3到7 GHz。该混频器专用于点对点和点对多点无线电系统、WiMAX和固定无线通信、甚小口径终端(VSAT)等领域。HMC620LC4 具有宽广的中频带宽(直流至3.5 GHz)、高图像抑制(32 dB)和高输入IP3值(+22 dBm)等特点。

    2. 技术参数


    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 频率范围,RF/LO | 3 | - | 7 | GHz |
    | 中频频率范围 | 直流 | - | 3.5 | GHz |
    | 转换损耗 | 7.5 | 9 | 9 | dB |
    | 图像抑制 | 20 | 27 | 28 | dB |
    | 1 dB压缩点(输入) | 12 | - | - | dBm |
    | LO到RF隔离 | 38 | 43 | - | dB |
    | LO到IF隔离 | 26 | 30 | - | dB |
    | 输入IP3值 | 22 | - | - | dBm |
    | 幅度平衡 | 0.1 | 0.3 | - | dB |
    | 相位平衡 | 3 | - | - | 度 |

    3. 产品特点和优势


    - 紧凑设计:HMC620LC4 尺寸仅为4x4毫米,适合高密度表面贴装制造。
    - 高集成度:采用双平衡混频器单元和90度混合器结构,可在同一芯片上实现图像抑制和单边带上变频功能。
    - 高可靠性:提供高LO到RF隔离度(43 dB),保证信号质量和稳定性。
    - 广泛适用性:适用于多种无线通信标准,如WiMAX、固定无线通信和VSAT系统。

    4. 应用案例和使用建议


    - 应用案例:HMC620LC4 可以用于点对点无线电系统,实现远距离信号传输;也可以应用于宽带接入网,如WiMAX系统中的前端接收机。
    - 使用建议:为了充分发挥其性能,在电路设计时需要确保信号线阻抗匹配为50欧姆,并通过足够的过孔连接顶层和底层的接地平面。此外,若需要直流耦合,则需要外部串联电容来滤除不必要的低频信号。

    5. 兼容性和支持


    HMC620LC4 支持标准的50欧姆阻抗匹配,可以直接与大多数射频前端组件配合使用。厂商提供了详细的应用技术支持,可以通过电话(978-250-3343)或电子邮件(apps@hittite.com)联系获取更多帮助。

    6. 常见问题与解决方案


    - 问题:混频器转换增益不一致。
    - 解决办法:检查输入信号是否正确匹配到50欧姆阻抗。确保所有接地引脚和底座都连接到RF接地。
    - 问题:LO泄漏问题严重。
    - 解决办法:检查LO端口的接线是否短路或接触不良。使用适当的屏蔽材料以减少电磁干扰。

    7. 总结和推荐


    HMC620LC4 在设计和性能方面表现出色,特别适合需要高精度、高可靠性的无线通信系统。其紧凑的设计、广泛的频率覆盖范围以及卓越的性能指标使其在市场上具有很强的竞争力。综上所述,强烈推荐在需要高性能混频器的应用场合中使用此产品。

HMC620LC4参数

参数
最大工作供电电压 -
最小工作供电电压 -
支持协议 -
最大工作频率 7GHz
最小工作频率 3GHz
长*宽*高 4mm(长度)*4mm(宽度)
通用封装 QFN-24
安装方式 贴片安装
零件状态 停产
包装方式 卷带包装
