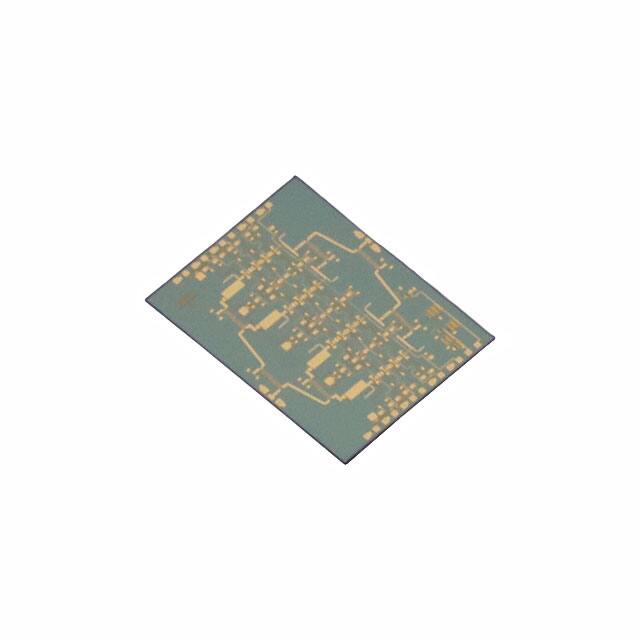

ADPA7001CHIPS

厂牌: ANALOG DEVICES
产品描述: 50GHz 95GHz 贴片安装
供应商型号:
供应商:
标准整包数: 0
ANALOG DEVICES 其它RF IC和模块​​​​​​ ADPA7001CHIPS

ADPA7001CHIPS概述


    产品简介


    ADPA7001CHIPS:宽频带功率放大器
    ADPA7001CHIPS是一款基于砷化镓(GaAs)的伪高电子迁移率晶体管(pHEMT)单片微波集成电路(MMIC),具有平衡中功率放大功能,工作频率范围为50 GHz到95 GHz。这款芯片内部集成了温度补偿的功率检测器,便于集成到多芯片模块(MCM)中。ADPA7001CHIPS的主要功能包括射频输入/输出匹配至50欧姆,高增益,低噪声,高输出功率和高线性度,适用于测试仪器、军事和航天、电信基础设施等多个领域。

    技术参数


    50 GHz至70 GHz频率范围
    - 频率范围:50 GHz至70 GHz
    - 增益:14.5 dB(典型)
    - 输入反射损耗(S11):22 dB
    - 输出反射损耗(S22):19 dB
    - 输出1 dB压缩功率(P1dB):17 dBm(典型)
    - 饱和输出功率(PSAT):21 dBm(典型)
    - 输出三阶交调截点(OIP3):25.5 dBm(典型)
    - 工作电压:3.5 V
    - 电流消耗:350 mA
    70 GHz至90 GHz频率范围
    - 频率范围:70 GHz至90 GHz
    - 增益:14 dB(典型)
    - 输入反射损耗(S11):18 dB
    - 输出反射损耗(S22):13 dB
    - 输出1 dB压缩功率(P1dB):16 dBm至17.5 dBm
    - 饱和输出功率(PSAT):21 dBm(典型)
    - 输出三阶交调截点(OIP3):25 dBm(典型)
    - 工作电压:3.5 V
    - 电流消耗:350 mA
    90 GHz至95 GHz频率范围
    - 频率范围:90 GHz至95 GHz
    - 增益:15 dB(典型)
    - 输入反射损耗(S11):15 dB
    - 输出反射损耗(S22):12 dB
    - 工作电压:3.5 V
    - 电流消耗:350 mA至400 mA

    产品特点和优势


    ADPA7001CHIPS拥有以下显著特点和优势:
    1. 宽频带覆盖:覆盖50 GHz至95 GHz的频率范围,适用于多种高频应用。
    2. 高增益:在各个频率范围内提供较高的增益,保证信号的强输出。
    3. 低噪声:内置的温度补偿功率检测器可有效降低噪声,提高系统的信噪比。
    4. 高线性度:输出三阶交调截点(OIP3)高,确保信号传输时的线性度。
    5. 易于集成:射频输入/输出匹配至50欧姆,简化电路设计,方便集成到各种应用系统中。
    6. 内部匹配设计:内部分配网络设计使得芯片更容易与外部电路连接。

    应用案例和使用建议


    应用案例:
    - 测试仪器:用于高精度测量设备中的信号放大。
    - 军事和空间应用:雷达和通信系统中信号放大和增强。
    - 电信基础设施:基站和卫星通信中的信号处理。
    使用建议:
    1. 在50 GHz至70 GHz的频率范围内,当温度较低时(例如-55°C),应适当调整VGG以保持理想的增益。
    2. 对于70 GHz至90 GHz的频率范围,建议使用标准的3.5 V电源电压和350 mA的工作电流,以获得最佳性能。
    3. 在90 GHz至95 GHz的频率范围内,建议使用较低的电流设置(350 mA至400 mA)来减少功耗并保持稳定性。

    兼容性和支持


    ADPA7001CHIPS具有良好的兼容性,能够与多种多芯片模块(MCM)和系统集成。供应商提供详尽的技术文档和客户支持,包括详细的接口图和安装指南。此外,客户可以通过Analog Devices官网获取更多的技术支持和售后服务。

    常见问题与解决方案


    问题1:如何确保ADPA7001CHIPS在高频率下的稳定工作?
    解决办法:通过使用适当的外部电容器(如100 pF,0.1 μF,和4.7 μF)来滤除噪声,并将电源电压(VDD)设置为3.5 V,可以确保设备在高频率下的稳定工作。
    问题2:如何调节ADPA7001CHIPS的增益?
    解决办法:通过调整VGG电压(通常设置为-0.5 V)可以控制内部各级放大器的工作状态,从而调节整体增益。
    问题3:ADPA7001CHIPS在不同温度下工作时的性能如何?
    解决办法:根据技术手册的数据,不同温度下ADPA7001CHIPS的性能表现稳定,特别是在50 GHz至95 GHz的频率范围内。因此,在不同温度环境下均可放心使用。

    总结和推荐


    综合评估:
    - ADPA7001CHIPS是一款高度集成且性能卓越的高频率宽带功率放大器。它具备广泛的频率覆盖范围(50 GHz至95 GHz)、高增益、低噪声和高线性度等特点,适用于各类高频应用。
    - 该芯片还拥有完善的内部匹配设计和温度补偿功能,能够在苛刻的环境条件下提供稳定可靠的信号放大效果。
    推荐使用:
    综上所述,ADPA7001CHIPS是高性能射频应用的理想选择,尤其适合需要宽频带覆盖和高稳定性的应用场景。强烈推荐用于测试仪器、军事和航天、电信基础设施等领域。

ADPA7001CHIPS参数

参数
支持协议 -
最大工作频率 95GHz
最小工作频率 50GHz
最大工作供电电压 -
最小工作供电电压 -
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

ADPA7001CHIPS厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

ADPA7001CHIPS数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 其它RF IC和模块​​​​​​ ANALOG DEVICES ADPA7001CHIPS ADPA7001CHIPS数据手册
