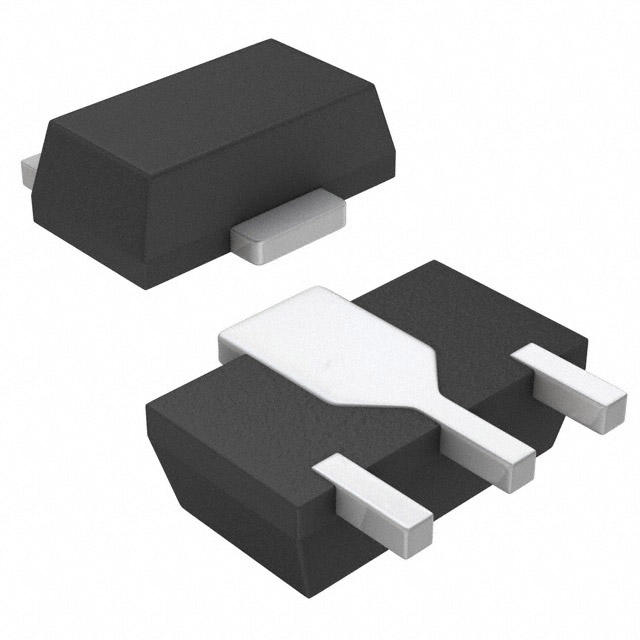

HMC639ST89E

厂牌: ANALOG DEVICES
产品描述: 200MHz 5.5V 4GHz SOT-89 贴片安装
供应商型号: 4030358
供应商: 海外现货
标准整包数: 1
ANALOG DEVICES 其它RF IC和模块​​​​​​ HMC639ST89E

HMC639ST89E概述

    高质量文章:HMC639ST89/E 高增益线性放大器技术手册解析

    1. 产品简介


    HMC639ST89(E) 是一款高性能的高输入三阶截获(IP3)低噪声放大器,频率范围为0.2到4.0 GHz。它采用GaAs pHEMT工艺制造,适合用于多种无线通信系统中,如蜂窝/PCS/3G、WiMAX、WiBro、固定无线接入、CATV、电缆调制解调器和微波无线电等应用。

    2. 技术参数


    以下是HMC639ST89(E)的主要技术参数:
    - 频率范围:0.2 - 4.0 GHz
    - 增益:13 dB
    - 噪声系数:2.3 dB
    - 最大输入功率:+15 dBm (Vcc = +5 Vdc)
    - 输出功率压缩点(P1dB):+22 dBm
    - 输出三阶截获点(IP3):+38 dBm
    - 供电电压:+5 V
    - 输入/输出阻抗:50 Ω
    - 静态电流(Icq):90 - 120 mA
    - 存储温度:-65°C 到 +150°C
    - 工作温度:-40°C 到 +85°C

    3. 产品特点和优势


    HMC639ST89(E) 的显著特点包括:
    - 高IP3:高达+38 dBm的输出IP3使其在处理大信号时表现卓越。
    - 低噪声:仅2.3 dB的噪声系数确保信号纯净度。
    - 宽频带覆盖:0.2至4.0 GHz的宽频率范围使其适用于多种通信标准。
    - 内部匹配设计:无需外部匹配元件即可实现50Ω输入输出阻抗。
    - 高可靠性:经过严格测试,符合工业标准,适用于严苛的应用环境。

    4. 应用案例和使用建议


    HMC639ST89(E) 在多个应用场景中表现出色:
    - 无线通信系统:在蜂窝/PCS/3G网络中作为射频前端的预驱动放大器。
    - 宽带接入:WiMAX和WiBro网络中的低噪声放大器。
    - 微波通信:适用于短距离和长距离的微波无线电链路。
    使用建议:
    - 散热管理:在使用过程中需注意良好的散热管理,以保持其工作在最佳状态。
    - 信号完整性:使用合适的信号线设计,保持50Ω的阻抗匹配。
    - 接地设计:确保所有的接地引脚通过足够的过孔连接到地平面,以降低电磁干扰。

    5. 兼容性和支持


    HMC639ST89(E) 设计为与多种电路板材料兼容,包括FR4等标准材料。Analog Devices提供了详细的应用电路图和评估板设计资料,以便于客户进行原型设计和测试。

    6. 常见问题与解决方案


    - Q: 电源电压是否可调节?
    - A: 不可调节。该放大器的设计电压为+5 V。

    - Q: 如何处理过热情况?
    - A: 使用适当的散热措施,如散热片或散热风扇,避免超过最大允许工作温度(+85°C)。

    7. 总结和推荐


    HMC639ST89(E) 是一款高集成度、高性能的线性放大器,特别适合应用于需要高IP3、低噪声特性的高频通信系统中。其宽频率范围、高增益和出色的温度稳定性使得它在市场上具有很高的竞争力。强烈推荐在关键的无线通信项目中使用此产品。

HMC639ST89E参数

参数
支持协议 -
最大工作频率 4GHz
最小工作频率 200MHz
最大工作供电电压 5.5V
最小工作供电电压 -
4.6mm(Max)
2.59mm(Max)
1.6mm(Max)
通用封装 SOT-89
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

HMC639ST89E厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

HMC639ST89E数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 其它RF IC和模块​​​​​​ ANALOG DEVICES HMC639ST89E HMC639ST89E数据手册

HMC639ST89E封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 67.7476
10+ ¥ 56.8508
25+ ¥ 51.9276
100+ ¥ 45.8274
250+ ¥ 42.6001
500+ ¥ 39.9423
1000+ ¥ 38.9805
库存: 452
起订量: 22 增量: 1
交货地:
最小起订量为:10
合计: ¥ 568.5
