首页  >  产品百科  >  MAX2055EUP+TD

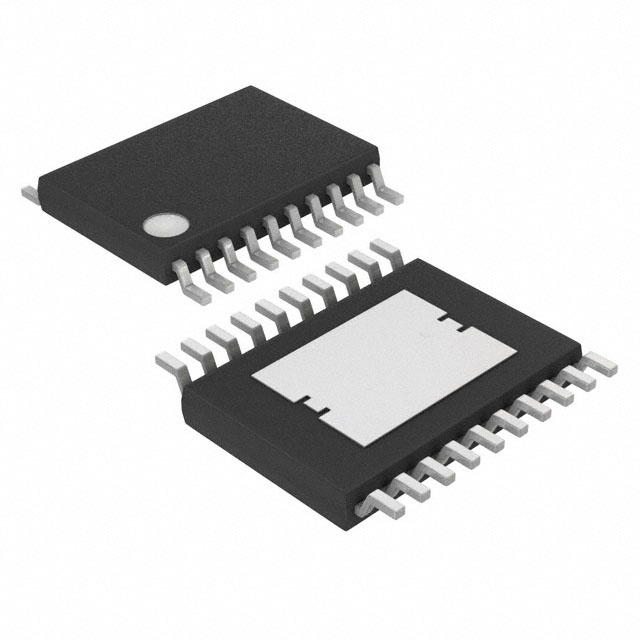

MAX2055EUP+TD

厂牌: ANALOG DEVICES
产品描述: 30MHz 300MHz 贴片安装
供应商型号:
供应商:
标准整包数: 0
ANALOG DEVICES 其它RF IC和模块​​​​​​ MAX2055EUP+TD

MAX2055EUP+TD概述


    产品简介


    MAX2612–MAX2616 高性能宽带增益块
    MAX2612–MAX2616 是由 Maxim Integrated 生产的一系列高绩效宽带增益块,适用于功率放大器预驱动器、低噪声放大器及可级联 50Ω 放大器。这些器件主要用于蜂窝基础设施、私有或商用微波无线电、电缆调制解调器等领域。其工作频率范围为 40MHz 至 4000MHz,具备宽泛的输入和输出匹配特性。

    技术参数


    | 参数名称 | 最小值 | 典型值 | 最大值 | 单位 |

    | 工作电压范围 | 3.0 | 5.0 | 5.25 | V |
    | 供应电流 | 39 | - | 83 | mA |
    | 频率范围 | 40 | - | 4000 | MHz |
    | 增益平坦度(1GHz~3GHz) | - | < 0.5 | - | dB |
    | 输入过载能力 | - | - | +20 | dBm |
    | 反向隔离度 | - | 20 | - | dB |
    | 输出 P1dB | 13.6 | - | 19.5 | dBm |
    | 噪声系数(2GHz) | 2.0 | - | 2.95 | dB |
    | 高 IP3 范围(MAX2615/MAX2616) | - | +37 | - | dBm |

    产品特点和优势


    - 极其平坦的频率响应:在 1GHz 到 4GHz 的范围内,增益平坦度小于 0.5dB。
    - 低噪声系数:在 2GHz 下噪声系数仅为 2.0dB。
    - 宽频率范围:覆盖 40MHz 到 4000MHz 的频率范围。
    - 行业领先的 IP3 最大额定值:MAX2615/MAX2616 的 IP3 可达 +37dBm。
    - 高增益:达到 18.6dB。
    - 关闭模式:部分型号提供关闭模式以降低功耗。
    - 可调偏置电流:通过外部偏置电阻调整电流,改善 IP3 性能。
    - 紧凑封装:采用 2mm x 3mm TDFN 封装。
    - 高 ESD 等级:达到 2.5kV HBM。
    - 汽车级认证:符合 AEC-Q100 标准。

    应用案例和使用建议


    应用案例:
    - 蜂窝基础设施:广泛应用于基站和网络基础设施,确保高性能通信。
    - 微波无线电:适用于长距离通信系统,确保稳定的信号传输。
    - 测试与测量:作为高性能测试仪器的核心组件,用于各种复杂的信号处理任务。
    使用建议:
    - 在使用 MAX2612–MAX2616 时,确保电源电压稳定,且不要超过最大额定值。
    - 由于器件具有极高的增益平坦度,因此在不同频率下可以保持一致的放大效果,建议在需要宽频带增益均匀性的场合优先考虑使用。
    - 在高频应用中,由于其高 IP3 特性,可以有效避免信号失真和干扰,提高系统的可靠性和稳定性。

    兼容性和支持


    MAX2612–MAX2616 设备具有广泛的适用性,可以与多种标准电子元器件和其他设备兼容。此外,Maxim Integrated 提供了详尽的技术支持和维修服务,确保客户能够顺利使用并解决问题。对于车载应用,有专门的 AEC-Q100 认证型号,满足汽车行业严格的质量标准。

    常见问题与解决方案


    问题 1:如何设置偏置电流以优化 IP3 性能?
    - 解决方案:可以通过连接不同阻值的外部偏置电阻来调节电流。建议参考产品手册中的推荐值进行设置。
    问题 2:如何确定合适的电源电压?
    - 解决方案:确保电源电压在 3.0V 到 5.25V 范围内,建议使用稳压电源以避免电压波动对性能的影响。
    问题 3:如何避免输入过载?
    - 解决方案:确保输入信号不超过 +20dBm 的最大额定值,必要时添加保护电路以进一步增强可靠性。

    总结和推荐


    MAX2612–MAX2616 是一款高度集成、高性能的宽带增益块,适合多种复杂的应用场景。其卓越的频率响应平坦度、低噪声系数、高增益和广泛的频率范围,使其成为许多关键应用中的理想选择。特别是针对需要高可靠性和高性能的领域,如蜂窝基础设施和微波无线电系统,MAX2612–MAX2616 展现出了强大的市场竞争力。基于其众多显著的优点和出色的功能,强烈推荐在相关领域中选用这款器件。

MAX2055EUP+TD参数

参数
最小工作供电电压 -
支持协议 -
最大工作频率 300MHz
最小工作频率 30MHz
最大工作供电电压 -
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

MAX2055EUP+TD厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

MAX2055EUP+TD数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 其它RF IC和模块​​​​​​ ANALOG DEVICES MAX2055EUP+TD MAX2055EUP+TD数据手册

MAX2055EUP+TD封装设计

查看详情并下载
Symbol
Footprint
3D Model
