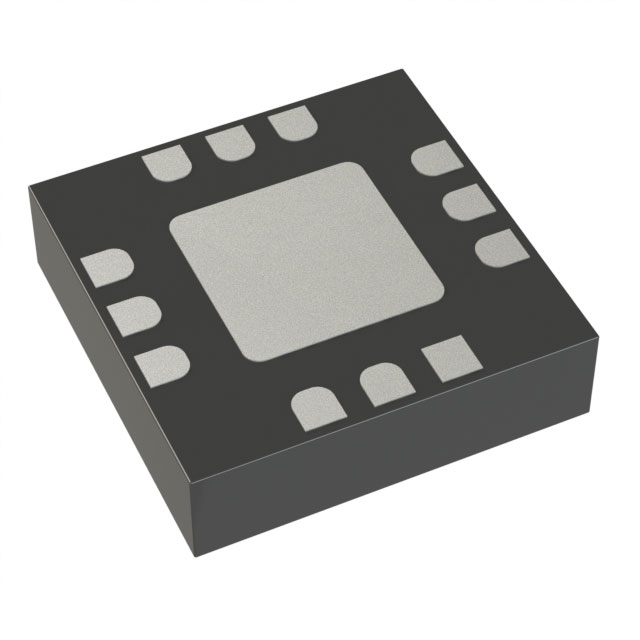

HMC554ALC3BTR

厂牌: ANALOG DEVICES
产品描述: 11GHz,20GHz 20GHz QFN-12-EP 贴片安装
供应商型号: HMC554ALC3BTR
供应商: 云汉优选
标准整包数: 1
ANALOG DEVICES 其它RF IC和模块​​​​​​ HMC554ALC3BTR

HMC554ALC3BTR概述

    HMC554ALC3B 双平衡混频器技术手册解析

    产品简介


    HMC554ALC3B是一款由Analog Devices公司生产的双平衡混频器,适用于10 GHz到20 GHz的微波频率范围。作为一款多功能的混频器,它可以在上变频和下变频操作之间灵活切换。这款混频器特别适用于军用电子战(EW)、电子对抗措施(ECM)以及通信与情报(C3I)等领域,同时也广泛应用于测试设备及微波和甚小口径终端(VSAT)无线电台。

    技术参数


    | 参数 | 值 |

    | 频率范围(RF) | 10 GHz 到 20 GHz |
    | 频率范围(IF) | DC 到 6 GHz |
    | 频率范围(LO) | 10 GHz 到 20 GHz |
    | LO 输入功率范围 | 9 dBm 到 15 dBm |
    | 转换损耗 | 8.5 dB 到 11.5 dB|
    | 单边带噪声系数 | 9.5 dB |
    | 输入第三阶截距点 | 19 dBm 到 20 dBm |
    | 输入1 dB压缩点 | 10 dBm |
    | 输入第二阶截距点 | 46 dBm |

    产品特点和优势


    - 低转换损耗:转换损耗仅8.5 dB至11.5 dB,保证了信号处理过程中的高效率。
    - 优异的隔离性能:本地振荡器到射频(LO to RF)和本地振荡器到中间频率(LO to IF)隔离度分别可达25 dB到37 dB和23 dB到41 dB,确保信号纯净度。
    - 无外部组件:采用GaAs MESFET工艺,无需外部组件匹配电路。
    - 兼容表面贴装技术:RoHS合规,尺寸为2.90 mm x 2.90 mm的12引脚LCC封装,便于高产量的表面贴装制造。

    应用案例和使用建议


    HMC554ALC3B双平衡混频器被广泛应用于军事电子战系统、测试设备及通信系统中。以下是其典型应用场景:
    - 在电子战设备中,它可以用作信号处理模块,提高接收和发送信号的精度和效率。
    - 在测试设备中,用于模拟复杂信号环境,帮助工程师进行精确的设备测试。
    - 在微波无线通信系统中,实现高效的上变频和下变频功能。
    使用建议:
    - 正确连接外部电容:如果不需要直流操作,应使用外部串联电容器来耦合IF端口。
    - 优化热设计:根据提供的热阻抗数据(θJA=120°C/W,θJC=195°C/W),设计良好的散热结构以确保产品正常运行。

    兼容性和支持


    HMC554ALC3B双平衡混频器支持标准的表面贴装技术,与多种基板兼容,可以方便地集成到现有的电路板设计中。同时,Analog Devices提供了详尽的技术文档和支持服务,帮助用户更好地理解和应用该产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 封装底部暴露焊盘未接地 | 确保封装底部焊盘与地线连接。 |
    | 信号完整性差 | 检查信号路径,确保50Ω匹配。 |
    | 热管理不当 | 优化PCB布局,增加散热通孔。 |

    总结和推荐


    HMC554ALC3B双平衡混频器凭借其出色的转换损耗、卓越的隔离性能和高效的设计,在高频信号处理中表现出色。它不仅适用于复杂严苛的军用环境,也适用于商业和科研用途。如果您正在寻找高性能的双平衡混频器,HMC554ALC3B无疑是一个值得考虑的选择。

HMC554ALC3BTR参数

参数
支持协议 -
最大工作频率 20GHz
最小工作频率 11GHz,20GHz
最大工作供电电压 -
最小工作供电电压 -
通用封装 QFN-12-EP
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装
