HMC642ALC5TR

产品分类: 其他射频器件
厂牌: ANALOG DEVICES
产品描述: 9GHz,12.5GHz 12.5GHz LCC 贴片安装 4.9mm*4.9mm*1mm
供应商型号: HMC642ALC5TR
供应商: 国内现货
标准整包数: 1

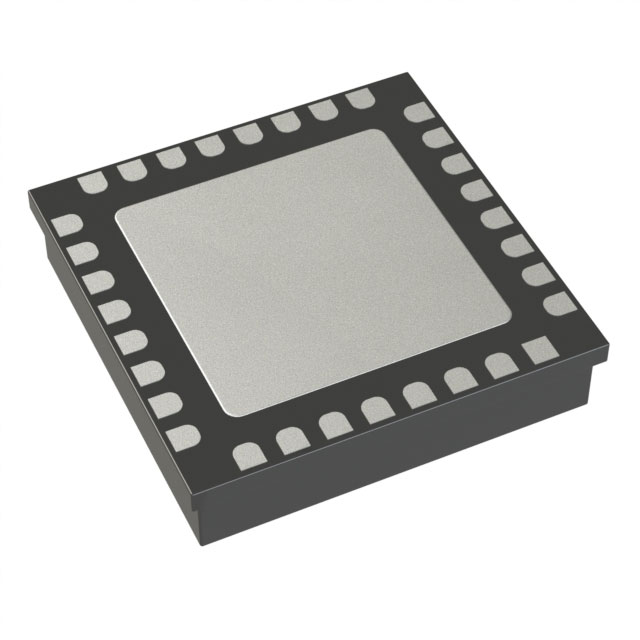

ANALOG DEVICES 其他射频器件 HMC642ALC5TR

HMC642ALC5TR概述

    HMC642ALC5 GaAs MMIC 6-Bit Digital Phase Shifter

    产品简介


    HMC642ALC5 是一款由Analog Devices公司生产的6位数字相位移器,适用于9到12.5 GHz频率范围内的应用。这款相位移器提供360度相位覆盖,最小步长(LSB)为5.625度。其主要特点包括极低的均方根相位误差(4.5度)和极低的插入损耗变化(±0.4 dB)。HMC642ALC5被广泛应用于电子战接收器、气象及军事雷达、卫星通信、波束形成模块和相位抵消等领域。

    技术参数


    - 频率范围: 9 - 12.5 GHz
    - 插入损耗: 7 dB(最大值)
    - 输入回波损耗: 14 dB
    - 输出回波损耗: 11 dB
    - 相位误差: ±10度(最大值),±18度/-10度
    - 均方根相位误差: 4.5度
    - 插入损耗变化: ±0.4 dB
    - 输入压缩1 dB功率: 30 dBm
    - 输入三阶截获: 35 dBm
    - 控制电压电流: <250 µA
    - 偏置控制电流: <12 mA

    产品特点和优势


    - 高精度相位控制: 低均方根相位误差(4.5度)确保了高度精确的相位调整。
    - 低插入损耗: 仅为7 dB,保证了高效的信号传输。
    - 宽频率范围: 覆盖9到12.5 GHz,适应多种高频应用需求。
    - 低功耗: 控制电压电流仅需<250 µA,减少了能耗。
    - 高线性度: 输入三阶截获高达35 dBm,适合需要高线性的应用。

    应用案例和使用建议


    HMC642ALC5 相位移器在多个领域都有广泛应用,例如:
    - 电子战接收器: 在电子战系统中,精确的相位调整对于干扰信号的识别和处理至关重要。
    - 雷达系统: 无论是气象还是军事用途,雷达系统都需要高精度的相位调整以实现目标检测和跟踪。
    - 卫星通信: 卫星通信系统中的天线阵列需要精确的相位控制来提高信号质量。
    使用建议:
    - 电路设计: 设计时应确保信号线阻抗匹配为50欧姆,并将接地引脚直接连接到接地层。
    - 散热管理: 由于该器件的工作温度范围较广,建议在安装时使用适当的散热措施。

    兼容性和支持


    - 兼容性: HMC642ALC5 支持与标准的50欧姆系统兼容,可以直接与大多数RF设备接口。
    - 技术支持: Analog Devices提供了全面的技术支持,可以通过电话或电子邮件联系其应用支持团队。

    常见问题与解决方案


    - 问题: 设备运行时出现过热现象。
    - 解决方案: 确保良好的散热管理,如使用散热片或强制通风。
    - 问题: 相位调整不准确。
    - 解决方案: 检查控制电压是否正确设置,并确认信号线阻抗匹配良好。
    - 问题: 插入损耗较大。
    - 解决方案: 检查连接器和电缆的阻抗是否一致,确保所有连接点无虚焊。

    总结和推荐


    总体而言,HMC642ALC5是一款高性能的6位数字相位移器,适用于多种高要求的应用场景。其优异的精度、低损耗和广泛的频率覆盖使其成为市场上最具竞争力的产品之一。建议在对相位控制有严格要求的应用中使用此产品。
    综上所述,我们强烈推荐使用HMC642ALC5作为需要高精度相位控制的解决方案。

HMC642ALC5TR参数

参数
最小工作频率 9GHz,12.5GHz
最大工作供电电压 -
最小工作供电电压 -
最大工作频率 12.5GHz
长*宽*高 4.9mm*4.9mm*1mm
通用封装 LCC
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

HMC642ALC5TR厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

HMC642ALC5TR数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 其他射频器件 ANALOG DEVICES HMC642ALC5TR HMC642ALC5TR数据手册

HMC642ALC5TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 1718.75
100+ ¥ 1500
500+ ¥ 1450
库存: 69
起订量: 10 增量: 100
交货地:
最小起订量为:10
合计: ¥ 17187.5
