CY2548QC003

产品分类: 锁相环
产品描述: 带旁路 2.25V 3.6V 166MHz QFN-24-EP 贴片安装
供应商型号:
供应商:
标准整包数: 0

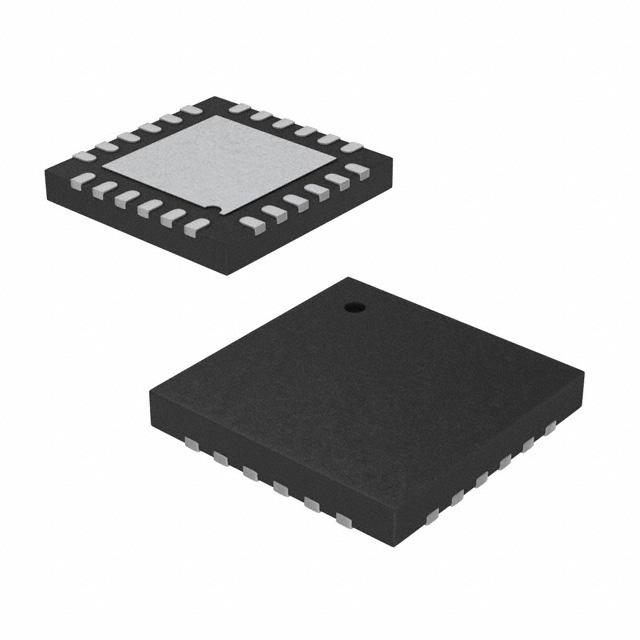

CYPRESS SEMICONDUCTOR 锁相环 CY2548QC003

CY2548QC003概述

    CY2544/CY2546/CY2548 Quad-PLL Programmable Clock Generator with Spread Spectrum

    1. 产品简介


    CY2544/CY2546/CY2548 是一款由Cypress Semiconductor Corporation生产的四相锁相环(PLL)可编程时钟发生器,具备扩频功能。这类设备广泛应用于计算机、消费电子、便携式设备及网络设备等领域。它们能够合成不同的输出频率,支持多个独立的频率信号,通过内部的锁相环可以实现精准的频率控制,从而满足复杂的系统设计需求。

    2. 技术参数


    | 参数 | 描述 |

    | 输入频率范围 | 外部晶体:8至48 MHz(CY2544 和 CY2546),外部参考:8至166 MHz |
    | 参考时钟输入电压范围 | CY2548:2.5 V、3.0 V、3.3 V,CY2544 和 CY2546:1.8 V |
    | 输出频率范围 | 3 至 166 MHz |
    | 支持的电气特性 | 支持1.8 V、2.5 V、3.0 V和3.3 V的电源电压,具备可编程输出电压选项 |
    | 工作环境 | 商业和工业温度范围,支持扩展频谱 |

    3. 产品特点和优势


    CY2544/CY2546/CY2548的主要特点和优势如下:
    - 多高精度PLL:能够合成多个不相关的频率信号,支持复杂系统中的多种频率需求。
    - 非易失性编程:用户可以根据需要自定义PLL频率、扩频特性、驱动强度、晶体负载电容和输出频率。
    - EMI减少:通过扩频技术有效降低系统中的电磁干扰,提高系统可靠性。
    - 多种电源配置:适用于标准和低功耗系统,提供广泛的电压范围选择。
    - 零PPM频率合成误差:在频率合成过程中保持极高的精度。

    4. 应用案例和使用建议


    这类器件被广泛应用于PC、消费电子产品、便携式设备及网络应用等领域。例如,在笔记本电脑和平板电脑中,可以用来生成不同频率的时钟信号以支持处理器和其他芯片的正常运行。在便携式设备中,可以通过调节输出电压和驱动强度来适应不同的电源需求。
    使用建议:
    - 确保所有连接到多功能输入引脚的信号电平符合相应的电压要求,避免产生过大的泄露电流。
    - 在需要频繁切换频率的情况下,利用其内部的锁相环和分频器来实现无缝切换,确保系统的不间断运行。

    5. 兼容性和支持


    这些设备具有很好的兼容性,支持多种电源电压,且可与其他多种电子元器件协同工作。Cypress提供了详尽的技术文档和支持服务,可通过技术论坛、技术支持热线或邮件联系其工程师获取帮助。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 系统中出现EMI问题 | 检查是否启用了扩频功能,并调整相关参数 |
    | 设备无法正常启动 | 检查供电电压是否符合要求 |
    | 频率切换过程中出现异常抖动 | 确保使用输出分频器进行频率切换 |

    7. 总结和推荐


    CY2544/CY2546/CY2548凭借其灵活的配置能力和高性能的PLL模块,是市场上同类产品中的佼佼者。它不仅提供了多样化的频率选择和电源电压选项,还具备出色的电磁兼容性(EMI)。因此,对于需要高精度、多功能和低EMI要求的应用场合,这款时钟发生器是理想的选择。推荐给那些寻求高效能、高可靠性的时钟源的开发者和设计师们。

CY2548QC003参数

参数
最大工作供电电压 3.6V
最小工作供电电压 2.25V
PLL-锁相环 带旁路
最大输入频率 166MHz
24-UFQFN Exposed Pad
通用封装 QFN-24-EP
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 托盘

CY2548QC003厂商介绍

Cypress Semiconductor是一家全球领先的半导体公司,专注于提供高性能、可靠的解决方案,以满足汽车、工业、消费电子和计算等市场的多样化需求。公司主营产品包括微控制器、存储器、无线和USB连接解决方案、软件和服务等。

Cypress的产品广泛应用于汽车电子、工业控制、消费电子产品、移动通信设备、计算机及其周边设备等领域。例如,在汽车领域,Cypress提供用于车辆信息娱乐系统、车身控制、安全系统的微控制器和存储器解决方案;在工业控制领域,Cypress的产品被用于自动化设备、智能电网等。

Cypress的优势在于其创新的技术、广泛的产品线和强大的研发能力。公司不断推出新的技术,以满足市场对高性能、低功耗和高可靠性产品的需求。此外,Cypress还提供全面的软件和开发工具,帮助客户快速开发和部署产品。通过这些优势,Cypress在半导体行业中建立了强大的竞争力。

CY2548QC003数据手册

厂牌 PDF简要描述 下载
CYPRESS SEMICONDUCTOR 锁相环 CYPRESS SEMICONDUCTOR CY2548QC003 CY2548QC003数据手册

CY2548QC003封装设计

查看详情并下载
Symbol
Footprint
3D Model
