首页  >  产品百科  >  NAP-30-102

NAP-30-102

产品分类: 共模滤波器
厂牌: COSEL
产品描述: 250V 250V 30A 底座安装 92mm(长度)*53mm(高度)
供应商型号: 1776-3365-ND
供应商: Digi-Key
标准整包数: 1

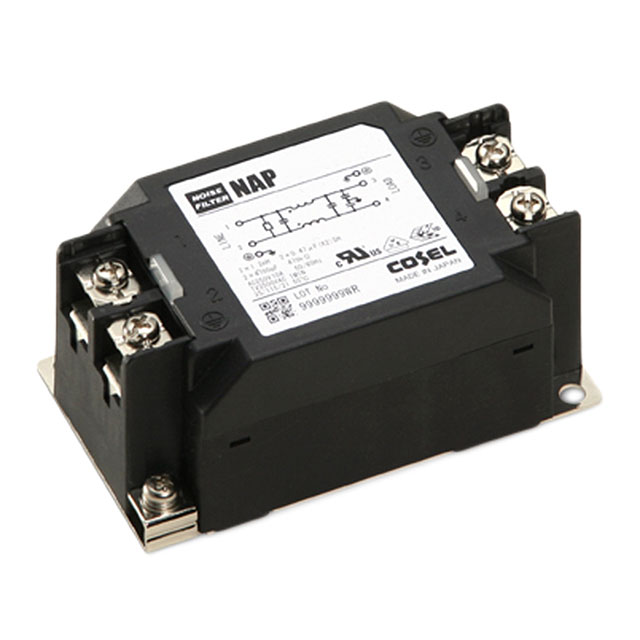

COSEL 共模滤波器 NAP-30-102

NAP-30-102概述


    产品简介


    NAP系列高电压脉冲高衰减型电子元器件是专为应对高压脉冲信号而设计的一类电子元器件。该系列的主要功能在于提供高效且稳定的高电压脉冲信号的衰减处理,适用于电力系统、通信设备及工业自动化等多个领域。

    技术参数


    | 参数名称 | NAP-04-472 | NAP-06-472 | NAP-10-472 | NAP-16-472 | NAP-20-472 | NAP-30-472 |
    ||
    | 额定电压(交流) | 250 V | 250 V | 250 V | 250 V | 250 V | 250 V |
    | 额定电流 | 4 A | 6 A | 10 A | 16 A | 20 A | 30 A |
    | 测试电压(终端-安装板) | 2,500 VAC | 2,500 VAC | 2,500 VAC | 2,500 VAC | 2,500 VAC | 2,500 VAC |
    | 隔离电阻(终端-安装板) | 100 MW | 100 MW | 100 MW | 100 MW | 100 MW | 100 MW |
    | 泄漏电流(60Hz) | 0.5 mA/1.0 mA | 0.5 mA/1.0 mA | 0.5 mA/1.0 mA | 0.5 mA/1.0 mA | 0.5 mA/1.0 mA | 0.5 mA/1.0 mA |
    | 电压降 | 1.0 V | 1.0 V | 1.0 V | 1.0 V | 1.0 V | 1.0 V |
    | 安全认证温度范围 | -25°C to +85°C | -25°C to +85°C | -25°C to +85°C | -25°C to +85°C | -25°C to +85°C | -25°C to +85°C |
    | 工作温度范围 | -40°C to +85°C | -40°C to +85°C | -40°C to +85°C | -40°C to +85°C | -40°C to +85°C | -40°C to +85°C |
    | 工作湿度范围 | 20% to 95%RH | 20% to 95%RH | 20% to 95%RH | 20% to 95%RH | 20% to 95%RH | 20% to 95%RH |
    | 存储温度/湿度范围 | -40°C to +85°C/20% to 95%RH | -40°C to +85°C/20% to 95%RH | -40°C to +85°C/20% to 95%RH | -40°C to +85°C/20% to 95%RH | -40°C to +85°C/20% to 95%RH | -40°C to +85°C/20% to 95%RH |
    | 振动 | 10-55 Hz, 19.6 m/s² | 10-55 Hz, 19.6 m/s² | 10-55 Hz, 19.6 m/s² | 10-55 Hz, 19.6 m/s² | 10-55 Hz, 19.6 m/s² | 10-55 Hz, 19.6 m/s² |
    | 冲击 | 196.1 m/s² | 196.1 m/s² | 196.1 m/s² | 196.1 m/s² | 196.1 m/s² | 196.1 m/s² |
    | 安全认证 | UL1283, CSA C22.2 No.8, DIN EN60939, ENEC | UL1283, CSA C22.2 No.8, DIN EN60939, ENEC | UL1283, CSA C22.2 No.8, DIN EN60939, ENEC | UL1283, CSA C22.2 No.8, DIN EN60939, ENEC | UL1283, CSA C22.2 No.8, DIN EN60939, ENEC | UL1283, CSA C22.2 No.8, DIN EN60939, ENEC |

    产品特点和优势


    NAP系列具有以下几个显著特点和优势:
    1. 高效的高电压脉冲衰减能力:能有效处理高达250V的高电压脉冲信号,确保信号稳定传输。
    2. 多种额定电流选择:从4A到30A不等,满足不同应用场景的需求。
    3. 卓越的隔离性能:提供至少100MW的隔离电阻,确保信号传输过程中的稳定性。
    4. 广泛的温度适应性:可在极端环境下工作,工作温度范围为-40°C至+85°C。
    5. 紧凑的设计:尺寸小巧,便于安装,同时提供DIN轨安装选项。
    6. 多项安全认证:获得多项国际安全认证,如UL1283, CSA C22.2 No.8等,确保产品质量和可靠性。

    应用案例和使用建议


    NAP系列常应用于电力系统、通信设备及工业自动化等领域。例如,在电力系统中,可以用于高压线路信号的衰减处理;在通信设备中,可用于保护敏感信号不受干扰。
    使用建议:
    1. 在安装时注意连接接地线,确保信号传输的稳定性和安全性。
    2. 考虑到高温和振动环境的影响,建议使用适合的固定装置,确保安装稳固。
    3. 针对特定应用需求,可以选择不同的额定电流型号以匹配系统的负载要求。

    兼容性和支持


    NAP系列元器件支持DIN轨安装,并可与其他标准的电气设备兼容。制造商提供了详尽的技术支持和服务保障,包括安装指南、使用手册和故障排查文档。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 高温环境下工作温度过高 | 确保良好的通风条件,使用散热片等辅助降温措施 |
    | 信号衰减效果不佳 | 检查接线是否正确,确认使用的电缆规格符合要求 |
    | 安装时无法正常工作 | 确认接地线连接良好,检查电路连接是否有误 |

    总结和推荐


    NAP系列高电压脉冲高衰减型电子元器件以其出色的衰减能力和广泛的应用范围,成为电力系统、通信设备及工业自动化领域的理想选择。其紧凑的设计、多样化的电流选择和严格的品质控制使其在市场上具有极强的竞争力。推荐在需要处理高电压脉冲信号的场合中优先考虑使用NAP系列产品。

NAP-30-102参数

参数
额定电压-AC 250V
额定电压-DC 250V
阻抗 -
电感值 -
直流电阻 -
额定电流 30A
线路数量 -
长*宽*高 92mm(长度)*53mm(高度)
安装方式 底座安装
零件状态 在售
包装方式 盒装

NAP-30-102厂商介绍

COSEL公司是一家全球领先的电源解决方案供应商,专注于为工业、医疗、通信、能源和汽车等领域提供高效率、高可靠性的电源产品。其主营产品包括AC/DC电源、DC/DC转换器、隔离电源模块、LED驱动器等。

COSEL的产品广泛应用于工业自动化、医疗设备、通信基站、电动汽车充电桩、太阳能逆变器等多个领域。其产品以其高效率、高可靠性、小体积、易于集成等特点受到市场青睐。

COSEL的优势在于其强大的研发实力和严格的质量控制。公司拥有一支经验丰富的研发团队,不断推出创新产品以满足市场需求。同时,COSEL严格执行ISO9001和ISO14001等国际质量标准,确保产品质量始终处于行业领先水平。此外,COSEL还提供定制化服务,根据客户需求提供个性化的电源解决方案。

NAP-30-102数据手册

厂牌 PDF简要描述 下载
COSEL 共模滤波器 COSEL NAP-30-102 NAP-30-102数据手册

NAP-30-102封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 40.338 ¥ 340.8561
库存: 2
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 340.85
直接购买
加入购物车
