NBC-30-472

产品分类: 共模滤波器
厂牌: COSEL
产品描述: 250V 250V 30A 底座安装 92mm(长度)*53mm(高度)
供应商型号: ET-4296271
供应商: 海外现货
标准整包数: 1

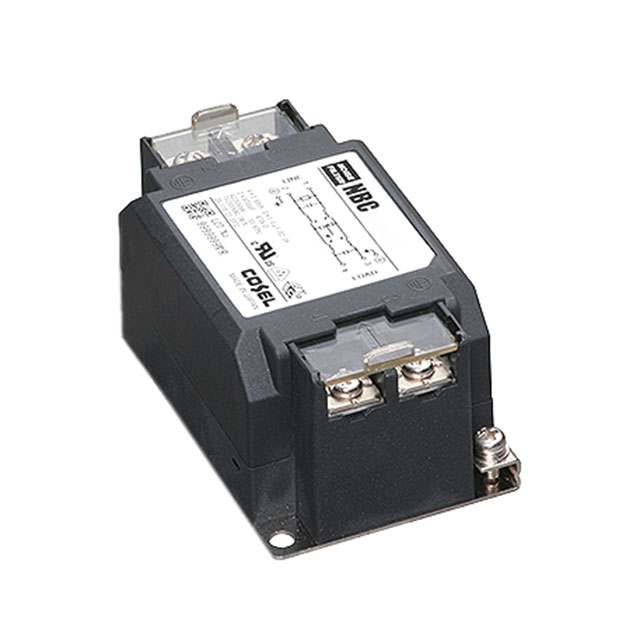

COSEL 共模滤波器 NBC-30-472

NBC-30-472概述

    高效能NBC系列电磁干扰滤波器技术手册

    1. 产品简介


    NBC系列是一款高衰减型共模噪声滤波器,适用于频率范围从150kHz到1MHz的应用。该系列采用两级滤波设计,主要用于抑制交流输入线路中的高频干扰信号。NBC系列广泛应用于工业控制、通信设备、电力系统以及医疗设备等领域。

    2. 技术参数


    - 额定电压:交流250V/直流250V
    - 额定电流:6A至30A(不同型号对应不同电流等级)
    - 测试电压:终端到安装板:2,500VAC(截止电流为20mA),室温和湿度条件下持续1分钟
    - 绝缘电阻:终端到安装板:500VDC下最小100MΩ(室温和湿度条件下)
    - 泄漏电流:最大值为1.0mA(在125/250V,60Hz条件下)
    - 电压降:最大值为1.0V
    - 安全认证温度范围:-25°C至+85°C(参考降额曲线)
    - 工作温度范围:-40°C至+85°C(参考降额曲线)
    - 工作湿度范围:20%至95%RH(非凝露条件)
    - 存储温度/湿度范围:-40°C至+85°C/20%至95%RH(非凝露条件)
    - 振动耐受性:10至55Hz,加速度为19.6m/s²(2G),每个轴向连续3分钟周期,每次各1小时
    - 冲击耐受性:196.1m/s²(20G),每个轴向各11ms一次
    - 安全认证:UL1283、CSA C22.2 No.8 (C-UL)、DIN EN60939 VDE0565 Teil3-1、ENEC(仅限交流输入)

    3. 产品特点和优势


    NBC系列的主要特点如下:
    - 高效衰减:共模噪声衰减频率范围广,可达到150kHz到1MHz,尤其适合高频率干扰场合。
    - 两级滤波:采用两级滤波设计,确保高频噪声的有效过滤。
    - 多样化选项:提供多种型号以满足不同电流需求,DIN导轨安装型为选配项。
    - 优良电气特性:额定电压高、漏电流小、绝缘性能强。
    - 宽泛的工作条件:支持宽泛的温度和湿度范围,适用性强。

    4. 应用案例和使用建议


    应用案例
    NBC系列滤波器广泛应用于工业控制系统、通信设备、电力系统和医疗设备等场合。在工业控制领域,这些滤波器通常用于保护敏感设备免受电磁干扰的影响;在通信设备中,它们可以有效地滤除因线路噪声导致的误码率增加。
    使用建议
    - 在安装EMI/EMC滤波器时,应注意连接保护地(PE)线,以确保有效的噪声抑制效果。
    - 建议在选择滤波器时考虑工作环境的温度和湿度,避免因工作条件恶劣而导致性能下降。
    - 配合DIN导轨安装时,务必确保所有接线正确无误,避免影响滤波器的正常工作。

    5. 兼容性和支持


    - NBC系列滤波器具有广泛的兼容性,可用于各种设备和系统中,特别是与DIN导轨安装方式兼容的设备。
    - 供应商提供了全面的技术支持和售后服务,确保用户能够获得及时的帮助和支持。

    6. 常见问题与解决方案


    - Q: 如何安装DIN导轨?
    - A: 确保滤波器安装位置稳固,接线正确,特别是保护地线的连接。
    - Q: 滤波器在高温环境下运行有何注意事项?
    - A: 高温环境下应使用滤波器的降额曲线来调整负载,确保在允许的温度范围内安全运行。
    - Q: 如何判断滤波器是否正常工作?
    - A: 可通过测量输入端的电压和电流,与正常工作状态下的数据进行比较,或者观察设备的噪声水平是否有明显改善。

    7. 总结和推荐


    NBC系列滤波器凭借其高效的共模噪声抑制能力、优秀的电气特性和广泛的适用范围,成为工业控制、通信设备和医疗设备等领域的重要组成部分。推荐在需要高性能电磁干扰滤波的应用场合选用NBC系列滤波器,以确保系统的稳定运行和可靠性。

NBC-30-472参数

参数
阻抗 -
电感值 -
直流电阻 -
额定电流 30A
线路数量 -
额定电压-AC 250V
额定电压-DC 250V
长*宽*高 92mm(长度)*53mm(高度)
安装方式 底座安装
零件状态 在售
包装方式 盒装

NBC-30-472厂商介绍

COSEL公司是一家全球领先的电源解决方案供应商,专注于为工业、医疗、通信、能源和汽车等领域提供高效率、高可靠性的电源产品。其主营产品包括AC/DC电源、DC/DC转换器、隔离电源模块、LED驱动器等。

COSEL的产品广泛应用于工业自动化、医疗设备、通信基站、电动汽车充电桩、太阳能逆变器等多个领域。其产品以其高效率、高可靠性、小体积、易于集成等特点受到市场青睐。

COSEL的优势在于其强大的研发实力和严格的质量控制。公司拥有一支经验丰富的研发团队,不断推出创新产品以满足市场需求。同时,COSEL严格执行ISO9001和ISO14001等国际质量标准,确保产品质量始终处于行业领先水平。此外,COSEL还提供定制化服务,根据客户需求提供个性化的电源解决方案。

NBC-30-472数据手册

厂牌 PDF简要描述 下载
COSEL 共模滤波器 COSEL NBC-30-472 NBC-30-472数据手册

NBC-30-472封装设计

查看详情并下载
Symbol
Footprint
3D Model
