MS27656T19F28P

产品分类: 圆形连接器
厂牌: CONESYS
产品描述: Bayonet Lock,Male Pins,Receptacle 28pin Aluminum 7.5A,13A 金 银色 法兰安装,面板安装
供应商型号: MS27656T19F28P
供应商: 国内现货
标准整包数: 1

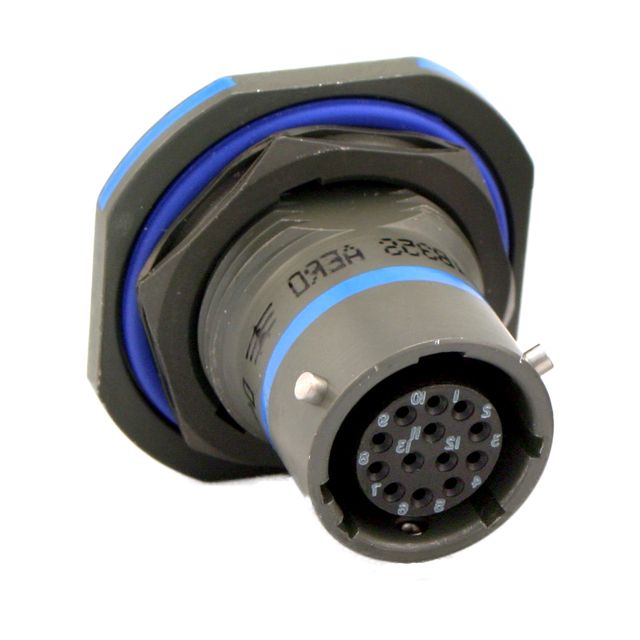

CONESYS 圆形连接器 MS27656T19F28P

MS27656T19F28P概述


    产品简介


    MIL-DTL-38999 Series I连接器是专为较小线径和通用目的设计的微型化结构,具有高接触密度。它适用于一般应用,特别是在需要高抗环境干扰性能的场合。这些连接器具备“勺子保护”设计,针脚位于延长壳体中以避免插头进入插座时针脚弯曲的可能性。系列I连接器提供5种接头安装方式,包括用于面板(墙壁)前后面安装的方形法兰接头,以及用于后方面板“D”孔安装的螺纹法兰接头。

    技术参数


    产品规格和性能参数:
    - 温度范围:
    - Finish B: -65°C to +175°C (-85°F to +347°F)
    - Finish F: -65°C to +200°C (-85°F to +392°F)
    - Finish A: -65°C to +150°C (-85°F to +302°F)
    - 耐腐蚀性:
    - Finishes A 和 B 可通过500小时盐雾测试
    - Finish F 可通过48小时盐雾测试
    - 耐用性:
    - 最低500次插拔循环
    - 环境密封性:
    - 按照MIL-DTL-38999规定的标准进行海拔浸入测试
    - 流体抵抗力:
    - 能够抵抗多种流体介质,如MIL-PRF-7808、MIL-PRF-23699、MIL-PRF-5606、M2-V Chevron油、Coolanol 25、MIL-DTL-83133 (JP-8)、MIL-DTL-5624 (JP-4, JP-5)、SAE-AMS1424 Type I和其他溶剂及清洁剂
    - 屏蔽效能:
    - 屏蔽效果满足MIL-DTL-38999的要求,可通过特定频率下的RFI和EMI测试
    - 冲击和振动要求:
    - 能够承受标准冲击和高冲击条件
    - 能够承受随机振动条件

    产品特点和优势


    - 环境密封性:连接器配有密封胶圈,确保良好的密封效果。
    - 抗干扰能力:插头内置接地触点,有效抑制电磁干扰。
    - 快速插拔设计:采用勺子保护设计,方便盲插操作且不易损坏。
    - 高性能材料:铝壳经过不同的表面处理,具有良好的机械性能和抗腐蚀能力。
    - 广泛适用性:接触点可配置多种规格,适用于不同直径的导线和电缆。

    应用案例和使用建议


    应用案例:
    MIL-DTL-38999 Series I 连接器广泛应用于航空、军事和工业控制等领域,尤其适合在需要高可靠性的环境中使用,例如飞机内部通信系统、雷达系统和地面车辆设备。
    使用建议:
    1. 在安装过程中需确保密封圈正确安装,以实现最佳的环境密封效果。
    2. 确保连接器与配套设备之间的电位差符合规范要求,避免不必要的信号干扰。
    3. 在频繁震动和冲击的环境下,需要特别关注连接器的稳固性和密封效果。

    兼容性和支持


    兼容性:
    该系列产品可以与各种标准尺寸的线缆相匹配,能够适应广泛的安装需求。此外,系列I连接器还可以与一系列辅助配件(如密封塞、扳手等)兼容使用,提高整体系统的可靠性和易维护性。
    厂商支持:
    制造商提供详尽的技术文档和使用指南,确保用户能够正确安装和维护连接器。如有任何技术问题,可以直接联系供应商获得及时的技术支持和售后服务。

    常见问题与解决方案


    问题1:如何正确安装密封圈?
    - 解决方案:确保密封圈位置准确,安装时轻轻压入,注意不要损伤密封圈。
    问题2:如何判断连接器的电气连接是否良好?
    - 解决方案:使用兆欧表测量连接器的绝缘电阻,确保其值大于标准要求。
    问题3:如何检查连接器的抗腐蚀性?
    - 解决方案:根据标准规定,进行盐雾测试,观察是否有腐蚀现象发生。

    总结和推荐


    总结:
    MIL-DTL-38999 Series I 连接器以其卓越的环境密封性能、可靠的电连接能力和优异的抗干扰能力,在各类严苛环境下表现优异。其高接触密度和多样的插入方式使得其应用范围极为广泛,几乎可以覆盖所有小型和中型的电子设备。
    推荐:
    考虑到其广泛的适用性和出色的可靠性,我们强烈推荐MIL-DTL-38999 Series I 连接器用于需要高可靠性和抗干扰能力的电子系统中。如果您正在寻找一种能够在极端环境中保持稳定性能的连接解决方案,那么这款产品无疑是您的理想选择。

MS27656T19F28P参数

参数
针脚数 28pin
触头镀层 - 配接
类型 Bayonet Lock,Male Pins,Receptacle
颜色 银色
端接 -
额定电流 7.5A,13A
外壳材料 Aluminum
安装方式 法兰安装,面板安装
零件状态 在售
包装方式 盒装

MS27656T19F28P厂商介绍

Conesys公司是一家全球领先的自动化解决方案提供商,专注于为各种工业应用提供高质量的自动化组件和系统。公司主营产品包括:

1. 传感器:提供各种类型的传感器,如光电传感器、接近传感器、超声波传感器等,广泛应用于自动化生产线、机器人、物流系统等。

2. 控制器:提供PLC、PC-based控制器等,用于实现工业自动化控制,提高生产效率和灵活性。

3. 驱动器和电机:提供伺服电机、步进电机及其驱动器,用于精确控制机械运动。

4. 视觉系统:提供工业视觉检测系统,用于质量控制、产品识别等。

5. 安全产品:提供安全光幕、紧急停止开关等,确保工业自动化系统的安全运行。

Conesys的优势在于:

- 技术创新:持续投入研发,提供最新的自动化技术和产品。
- 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。
- 全球服务网络:拥有遍布全球的服务网络,提供快速响应和技术支持。
- 质量保证:严格的质量控制流程,确保产品的可靠性和稳定性。

Conesys致力于通过其产品和技术,帮助客户实现生产自动化,提高效率,降低成本。

MS27656T19F28P数据手册

厂牌 PDF简要描述 下载
CONESYS 圆形连接器 CONESYS MS27656T19F28P MS27656T19F28P数据手册

MS27656T19F28P封装设计

查看详情并下载
Symbol
Footprint
3D Model
