MS3456KS22-12SY

产品分类: 圆形连接器
厂牌: CONESYS
产品描述: Female Sockets,Plug,Threaded 5pin Stainless Steel 13A,46A 金 导线安装,自由悬挂,通孔安装
供应商型号: MS3456KS22-12SY
供应商: 国内现货
标准整包数: 1

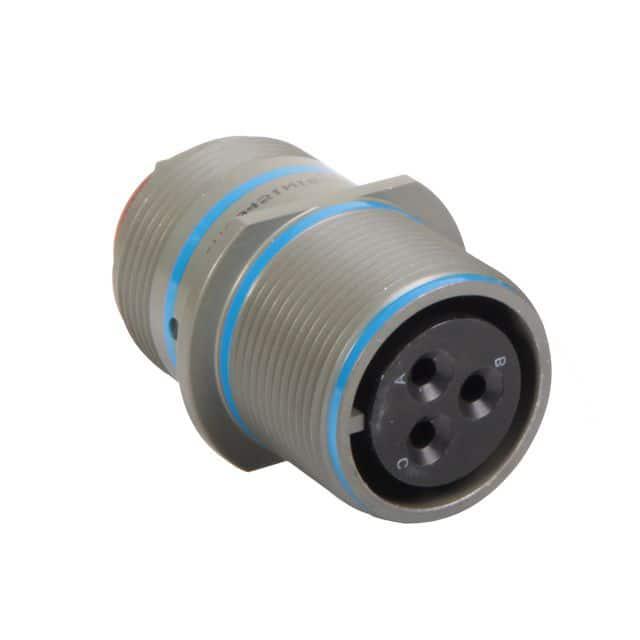

CONESYS 圆形连接器 MS3456KS22-12SY

MS3456KS22-12SY概述


    产品简介


    产品名称:MIL-DTL-5015 / AS50151 系列 III 连接器
    产品类型:本连接器属于 MIL-DTL-5015 系列 III 类型,具备高可靠性,专为极端环境设计。该系列连接器采用了后部可拆卸压接接触件的设计,以替代早期的焊接式设计。
    主要功能:
    - 高可靠性:满足商业/工业、交通运输系统及最严格的国防和航空需求。
    - 多种安装方式:提供四种插座安装配置,包括方形法兰插座(壁装和箱装)、电缆连接插座和带“O”环密封的螺母插座,适用于各种应用场合。
    - 兼容性:可与 MIL-DTL-5015 系列 I 焊接型、MIL-DTL-83723 系列 II(美国空军)压接型及 MIL-DTL-5015 系列 II 前置释放型互连和互换。
    应用领域:
    - 商业和工业
    - 大众运输系统
    - 国防和航空航天系统

    技术参数


    - 温度范围:
    - Class KS 和 LS:-55°C 至 +200°C(-67°F 至 +392°F)
    - Class KT 和 W:-55°C 至 +175°C(-67°F 至 +347°F)
    - Class L:-55°C 至 +200°C(-67°F 至 +392°F)
    - Class A:-55°C 至 +200°C(-67°F 至 +392°F)
    - 材料与表面处理:
    - KT:碳钢壳体,橄榄绿镉镀层,防火等级
    - KS:不锈钢壳体,钝化处理,防火等级
    - L:铝壳体,化学镍镀层
    - LS:不锈钢壳体,钝化处理
    - W:铝壳体,橄榄绿镉镀层覆盖镍基底
    - 防腐蚀能力:
    - KS 和 LS 经过 1,000 小时盐雾测试
    - KT 经过 96 小时盐雾测试
    - L 经过 96 小时盐雾测试
    - W 经过 1,000 小时盐雾测试
    - 环境密封:
    - 已验证在 MIL-DTL-5015 高度浸没测试条件下有效
    - 耐用性:
    - 最少 100 次插拔循环
    - 电压等级:
    - 在海平面时,AC(RMS):最高 3000VDC,最高 7000VAC(根据测试高度)
    - 冲击和振动要求:
    - 振动条件:符合 MIL-STD-1344, 方法 2005,测试条件 VI,字母 J
    - 冲击条件:符合 MIL-STD-1344, 方法 2004,测试条件 A
    - 壳体到壳体导电性:
    - Class W:最大电势差 5 毫伏
    - 其他类(除 A):最大电势差 50 毫伏
    - 液体抵抗力:
    - 可抵抗指定的润滑油、液压油、清洁剂等物质的浸泡

    产品特点和优势


    - 自锁功能:防止意外脱开,无需额外安全线。
    - 统一插入/移除工具:单个可抛弃塑料工具用于插入和移除接点,方便操作。
    - 极性化插孔:通过替换插孔位置辅助相邻相同插入安排的连接器匹配。
    - 闭合式插座插入:硬介电插座面具有引导槽,确保针与插座的正确定位。
    - 界面针插入密封:每个针周围的提升防水屏障与硬面插座插孔的引导槽啮合,提供独立接触密封。
    - 橡胶密封圈:三重密封确保宽范围电线直径的密封效果。

    应用案例和使用建议


    - 商业/工业:这些连接器广泛应用于各种机械装置和控制系统中,如自动化生产线上的传感器和执行器之间。
    - 交通运输系统:在火车、地铁等轨道交通系统中,该连接器可用于连接车载电子设备和外部电源。
    - 国防和航空航天:在飞机、卫星等设备上,这些连接器可以用于关键系统的信号传输和电力供应。
    使用建议:
    - 在使用过程中注意检查插头与插座之间的密封状态,避免水分和其他污染物进入。
    - 定期检查连接器是否损坏,如发现损伤应及时更换。
    - 在复杂环境下使用时,考虑增加防护措施,以延长使用寿命。

    兼容性和支持


    - 兼容性:该连接器与 MIL-DTL-5015 系列 I 焊接型、MIL-DTL-83723 系列 II(美国空军)压接型及 MIL-DTL-5015 系列 II 前置释放型兼容。
    - 厂商支持:制造商提供详尽的技术文档和配件支持,包括接触件、密封插塞和工具。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插入困难 | 使用统一插入/移除工具 |
    | 密封失效 | 检查并更换损坏的密封圈 |

    总结和推荐


    总结:
    MIL-DTL-5015 / AS50151 系列 III 连接器凭借其广泛的温度适应性、高耐腐蚀性和耐用性,在各类应用中表现出色。此外,该连接器的自锁设计和极性化插孔功能使其易于安装和维护。制造商提供的技术文档和支持服务也使该产品更具竞争力。
    推荐:
    对于需要高可靠性的电子连接应用,特别是那些面临极端环境挑战的应用场合,我们强烈推荐使用 MIL-DTL-5015 / AS50151 系列 III 连接器。

MS3456KS22-12SY参数

参数
触头镀层 - 配接
类型 Female Sockets,Plug,Threaded
颜色 -
端接 -
额定电流 13A,46A
外壳材料 Stainless Steel
针脚数 5pin
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 盒装

MS3456KS22-12SY厂商介绍

Conesys公司是一家全球领先的自动化解决方案提供商,专注于为各种工业应用提供高质量的自动化组件和系统。公司主营产品包括:

1. 传感器:提供各种类型的传感器,如光电传感器、接近传感器、超声波传感器等,广泛应用于自动化生产线、机器人、物流系统等。

2. 控制器:提供PLC、PC-based控制器等,用于实现工业自动化控制,提高生产效率和灵活性。

3. 驱动器和电机:提供伺服电机、步进电机及其驱动器,用于精确控制机械运动。

4. 视觉系统:提供工业视觉检测系统,用于质量控制、产品识别等。

5. 安全产品:提供安全光幕、紧急停止开关等,确保工业自动化系统的安全运行。

Conesys的优势在于:

- 技术创新:持续投入研发,提供最新的自动化技术和产品。
- 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。
- 全球服务网络:拥有遍布全球的服务网络,提供快速响应和技术支持。
- 质量保证:严格的质量控制流程,确保产品的可靠性和稳定性。

Conesys致力于通过其产品和技术,帮助客户实现生产自动化,提高效率,降低成本。

MS3456KS22-12SY数据手册

厂牌 PDF简要描述 下载
CONESYS 圆形连接器 CONESYS MS3456KS22-12SY MS3456KS22-12SY数据手册
