M83723/72W1831N

产品分类: 圆形连接器
厂牌: CONESYS
产品描述: Bayonet Lock,Male Pins,Receptacle 31pin(Power) Aluminum 7.5A 金 橄榄绿,褐色 法兰安装,面板安装 37.85mm(长度)*34.11mm(宽度)
供应商型号: Q-M83723/72W1831N
供应商: 期货订购
标准整包数: 1

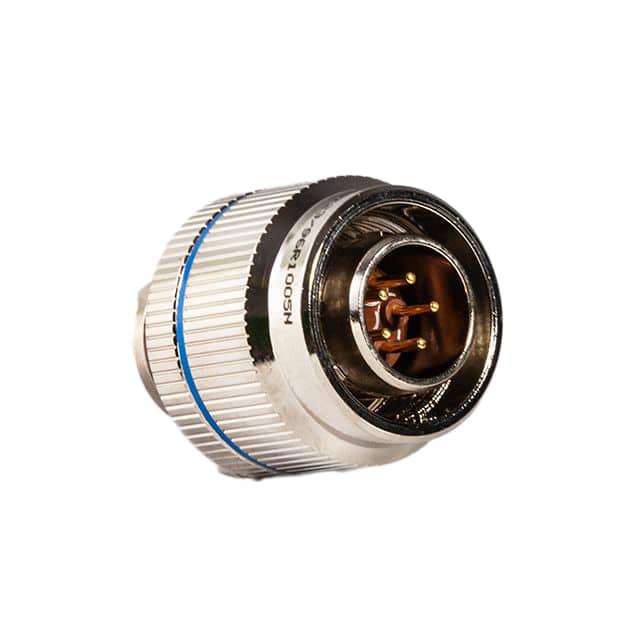

CONESYS 圆形连接器 M83723/72W1831N

M83723/72W1831N概述


    产品简介


    MIL-DTL-83723 系列 III 连接器
    MIL-DTL-83723 系列 III 连接器是一类广泛应用于商业、军事和航空航天系统的小型圆柱形连接器。这些连接器具备快速插拔的特性,具有两种耦合方式:插销式(bayonet)和螺纹式(threaded)。它们不仅与 MIL-DTL-26500 和 NAS 1599 小型连接器规范兼容,而且提供了后释放接触保持系统的优势。

    技术参数


    - 耦合方式:插销式和螺纹式
    - 工作温度范围:
    - 类别 A 和 R:-65°C 至 +200°C
    - 类别 W:-65°C 至 +175°C
    - 类别 G 和 K:-65°C 至 +200°C
    - 类别 N 和 S:-65°C 至 +200°C
    - 材料与表面处理(根据类别):
    - A:铝壳,黑色阳极氧化处理
    - G:不锈钢壳,钝化处理
    - K:不锈钢壳,防火,钝化处理
    - R:铝壳,电镀镍
    - S:不锈钢壳,钝化,防火,360 度牙齿
    - W:铝壳,橄榄绿镉镀镍
    - N:不锈钢壳,电镀镍,防火,360 度牙齿
    - 腐蚀抵抗性:分类 W 可承受 500 小时盐雾测试;分类 R 可承受 48 小时盐雾测试。
    - 环境密封性:符合 MIL-DTL-83723 系列 III 的海拔浸没测试要求。
    - 流体抵抗性:能够承受多种液体介质的浸入。
    - 电压等级:
    - AC RMS:110,000 英尺时 375 V RMS
    - DC:110,000 英尺时 200 V RMS
    - 耐用性:带快速插拔的连接器能够承受至少 500 次插拔循环,螺纹连接器至少 250 次。
    - 冲击和振动要求:连接器可承受冲击及随机振动。
    - 屏蔽效果:满足 MIL-DTL-83723 系列 III 要求的射频干扰(RFI)衰减。
    - 端子保护:通过塑料工具后释放的接触系统来确保稳定。

    产品特点和优势


    1. 兼容性:与 MIL-DTL-26500 和 NAS 1599 规范兼容。
    2. 快速插拔:提供插销式和螺纹式两种快速插拔设计,提高了操作效率。
    3. 可靠性高:具备优越的接触保持系统和密封性能。
    4. 防腐蚀:根据不同的使用环境,提供不同材料和表面处理的选项。
    5. 应用广泛:适用于航空航天、军事和商业应用。

    应用案例和使用建议


    这些连接器广泛应用于航空航天、军事及商业领域的各类电子设备中,如发动机控制、飞行控制系统和通用航空电子系统等。例如,在发动机应用中,系列 III 带自锁装置的螺纹连接器非常适合用于关键部位。对于需要高可靠性的应用场景,建议使用不锈钢外壳且配备防火插入件的产品。同时,可以考虑在需要电磁干扰防护的应用中选择带有 RF 接地的插头。

    兼容性和支持


    MIL-DTL-83723 系列 III 连接器与其他标准连接器兼容,例如 MIL-DTL-26500 和 NAS 1599。此外,制造商提供了一系列的配件和支持服务,包括 M85049/31-XXX E 型螺母、M85049/52-1-XXX 直角夹具和 M85049/51-1-XXX 角度夹具等。更多配件请咨询制造商。

    常见问题与解决方案


    1. Q:如何正确安装连接器?
    - A:参考产品手册中的安装步骤,并确保正确使用插入/拔出工具。
    2. Q:连接器如何达到高可靠性?
    - A:通过接触保持系统和密封件设计,提高连接器在恶劣环境下的稳定性。
    3. Q:如果连接器出现故障,如何修复?
    - A:检查是否损坏或松动,并按照手册指示重新安装或更换相关组件。

    总结和推荐


    综上所述,MIL-DTL-83723 系列 III 连接器以其优良的兼容性、高效的插拔能力、卓越的抗干扰性能和广泛的适用范围,成为许多高科技领域的理想选择。无论是在航空航天还是商业电子系统中,这款连接器都表现出色,值得推荐。如果您需要一款能在各种苛刻环境下提供高性能和高可靠性的连接器,MIL-DTL-83723 系列 III 连接器是不二之选。

M83723/72W1831N参数

参数
颜色 橄榄绿,褐色
端接 -
额定电流 7.5A
外壳材料 Aluminum
针脚数 31pin(Power)
触头镀层 - 配接
类型 Bayonet Lock,Male Pins,Receptacle
长*宽*高 37.85mm(长度)*34.11mm(宽度)
安装方式 法兰安装,面板安装
零件状态 在售
包装方式 盒装

M83723/72W1831N厂商介绍

Conesys公司是一家全球领先的自动化解决方案提供商,专注于为各种工业应用提供高质量的自动化组件和系统。公司主营产品包括:

1. 传感器:提供各种类型的传感器,如光电传感器、接近传感器、超声波传感器等,广泛应用于自动化生产线、机器人、物流系统等。

2. 控制器:提供PLC、PC-based控制器等,用于实现工业自动化控制,提高生产效率和灵活性。

3. 驱动器和电机:提供伺服电机、步进电机及其驱动器,用于精确控制机械运动。

4. 视觉系统:提供工业视觉检测系统,用于质量控制、产品识别等。

5. 安全产品:提供安全光幕、紧急停止开关等,确保工业自动化系统的安全运行。

Conesys的优势在于:

- 技术创新:持续投入研发,提供最新的自动化技术和产品。
- 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。
- 全球服务网络:拥有遍布全球的服务网络,提供快速响应和技术支持。
- 质量保证:严格的质量控制流程,确保产品的可靠性和稳定性。

Conesys致力于通过其产品和技术,帮助客户实现生产自动化,提高效率,降低成本。

M83723/72W1831N数据手册

厂牌 PDF简要描述 下载
CONESYS 圆形连接器 CONESYS M83723/72W1831N M83723/72W1831N数据手册

M83723/72W1831N封装设计

查看详情并下载
Symbol
Footprint
3D Model
