M83723/86W1415N

产品分类: 圆形连接器
厂牌: CONESYS
产品描述: Bayonet Lock,Female Sockets,Plug,Threaded 15pin Aluminum 7.5A 金 橄榄绿,褐色 导线安装,自由悬挂,通孔安装 34.8mm(长度)*34.8mm(宽度)
供应商型号: N-M83723/86W1415N
供应商: 云汉优选
标准整包数: 1

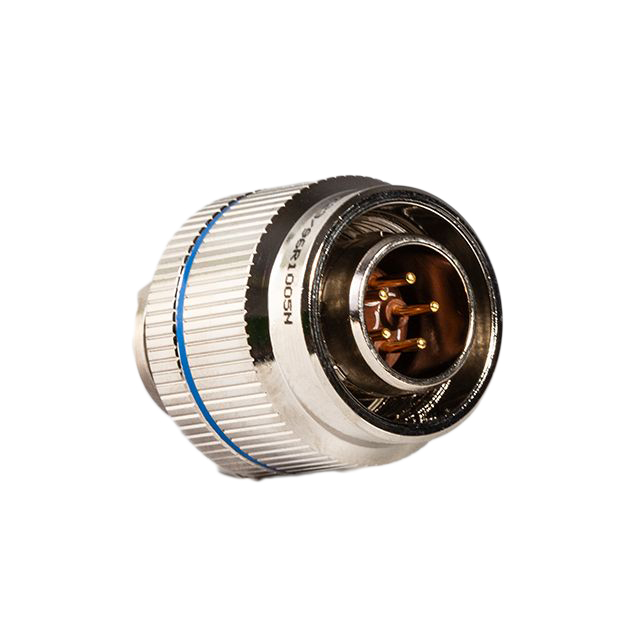

CONESYS 圆形连接器 M83723/86W1415N

M83723/86W1415N概述


    产品简介


    MIL-DTL-83723 Series III 连接器 是一种集成了多种耦合方式(如卡口式和螺纹式)的高可靠性电子连接器。它们广泛应用于商业、军事及航空航天系统中,特别是在需要小型化、高性能连接器的应用场景中。MIL-DTL-83723系列连接器结合了MIL-DTL-26500和NAS 1599微型连接器的优点,并通过后置释放接触保持系统提供了额外的优势。

    技术参数


    - 工作温度范围:
    - Class A和R:-65°C 至 +200°C(-85°F至+392°F)
    - Class W:-65°C 至 +175°C(-85°F至+347°F)
    - Class G和K:-65°C 至 +200°C(-85°F至+392°F)
    - Class N和S:-65°C 至 +200°C(-85°F至+392°F)
    - 材料与表面处理:
    - A类:铝壳,黑色阳极氧化处理
    - G类:不锈钢壳,钝化处理
    - R类:铝壳,镀镍处理
    - W类:铝壳,橄榄绿镉镀镍处理
    - S类:不锈钢壳,钝化处理,防火级插针
    - N类:不锈钢壳,电镀镍处理,防火级插针
    - 抗腐蚀能力:
    - W类可承受500小时盐雾测试
    - R类可承受48小时盐雾测试
    - 电气性能:
    - 交流电压(海平面):最高600V
    - 直流电压:最高850V
    - 频率范围:可适应特定频率下的RFI屏蔽效果
    - 机械性能:
    - 配对循环寿命:直型卡口式插头(M83723/75, 76)最少500次;带RFI接地的卡口式插头(M83723/77, 78)最少250次;所有螺纹连接插头(M83723/86, 87, 91, 92, 95, 96, 97, 98)最少250次
    - 冲击和振动:
    - 振动:符合MIL-STD-1344标准,方法2005,条件VI,J信

    产品特点和优势


    MIL-DTL-83723系列III连接器具备以下几个显著优势:
    - 多功能耦合:提供卡口式和螺纹式两种耦合方式,以满足不同安装需求。
    - 高强度耐用性:经过严格的冲击和振动测试,保证长期稳定工作。
    - 环境密封性:提供优异的防尘、防水和防腐蚀性能。
    - 优越的接触稳定性:采用后释放式接触系统,确保接触点的安全与可靠。

    应用案例和使用建议


    该系列连接器广泛用于商业、军事及航空航天系统中,特别适用于引擎和复杂电气系统的连接。例如,在军用飞机和航天器中,这些连接器用于电力分配、信号传输及设备间的通信。建议在安装时仔细检查配件,并确保正确的安装顺序和密封措施,以防止潜在的液体渗入。

    兼容性和支持


    MIL-DTL-83723系列III连接器与MIL-DTL-26500和NAS 1599微型连接器是兼容的,除了在特殊型号(如SS 8,螺纹耦合)上存在一些例外。提供广泛的壳体材料选择,包括铝合金和不锈钢,可满足不同的环境需求。供应商提供一系列配套工具和服务,确保连接器的顺利安装和维护。

    常见问题与解决方案


    - 问:如何进行连接器的安装和拆卸?
    - 答:使用专用工具,如通用红外工具,进行接触的插入和移除。

    - 问:连接器在振动环境下会松脱吗?
    - 答:MIL-DTL-83723系列III连接器设计为耐振动,符合MIL-STD-1344标准。如果出现松脱现象,请检查安装是否正确并重新安装。
    - 问:如何确保密封效果?
    - 答:在安装时使用密封圈,并确保所有接口完全对接,避免液体渗入。

    总结和推荐


    MIL-DTL-83723系列III连接器凭借其出色的耐用性、多功能耦合方式和卓越的环境适应能力,成为了商业、军事及航空航天系统中的理想选择。强烈推荐使用,尤其是对于要求严格电气连续性和环境密封性的应用场合。如果您需要进一步的技术咨询或配件支持,欢迎随时联系我们。

M83723/86W1415N参数

参数
类型 Bayonet Lock,Female Sockets,Plug,Threaded
颜色 橄榄绿,褐色
端接 -
额定电流 7.5A
外壳材料 Aluminum
针脚数 15pin
触头镀层 - 配接
长*宽*高 34.8mm(长度)*34.8mm(宽度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 盒装,散装

M83723/86W1415N厂商介绍

Conesys公司是一家全球领先的自动化解决方案提供商,专注于为各种工业应用提供高质量的自动化组件和系统。公司主营产品包括:

1. 传感器:提供各种类型的传感器,如光电传感器、接近传感器、超声波传感器等,广泛应用于自动化生产线、机器人、物流系统等。

2. 控制器:提供PLC、PC-based控制器等,用于实现工业自动化控制,提高生产效率和灵活性。

3. 驱动器和电机:提供伺服电机、步进电机及其驱动器,用于精确控制机械运动。

4. 视觉系统:提供工业视觉检测系统,用于质量控制、产品识别等。

5. 安全产品:提供安全光幕、紧急停止开关等,确保工业自动化系统的安全运行。

Conesys的优势在于:

- 技术创新:持续投入研发,提供最新的自动化技术和产品。
- 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。
- 全球服务网络:拥有遍布全球的服务网络,提供快速响应和技术支持。
- 质量保证:严格的质量控制流程,确保产品的可靠性和稳定性。

Conesys致力于通过其产品和技术,帮助客户实现生产自动化,提高效率,降低成本。

M83723/86W1415N数据手册

厂牌 PDF简要描述 下载
CONESYS 圆形连接器 CONESYS M83723/86W1415N M83723/86W1415N数据手册

M83723/86W1415N封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
4+ $ 33.8034 ¥ 287.3289
9+ $ 31.5283 ¥ 267.9906
库存: 16
起订量: 4 增量: 1
交货地:
最小起订量为:4
合计: ¥ 1149.31
